Nový KNX regulátor Contouch UP 204 pro ovládání více funkcí z jednoho místa

17.08.2012 Firma: SIEMENS, s.r.o. Časopis: 5/2012,

Pro každou funkci v místnosti lze použít samostatný ovladač, sdružené ovladače, anebo dnes velmi oblíbené dotykové displeje různých velikostí.

Klasické vypínače a spínače jsou jednoúčelové a mají tak velkou výhodu ve snadném přístupu k požadované funkci. Při svém větším počtu však ztrácí kouzlo přehlednosti a uživatel se začíná mezi jednotlivými tlačítky ztrácet. V těchto případech se používají buď sdružené ovladače nebo dotykové displeje, které umožňují integrovat velké množství funkcí.

Ovládání více funkcí na jednom místě

Image 1

Je otázkou, které z těchto dvou řešení je lepší. Sdružené ovladače se zdají na první pohled dobrou volbou. Mají však omezené zobrazování zpětných vazeb ze sběrnice a nelze u nich snadno doplňovat další funkce bez nutnosti montáže dalších tlačítek, což také není vždy možné. Klasické dotykové displeje jsou naproti tomu flexibilní a uspořádání virtuálních tlačítek včetně k nim přiřazených funkcí lze snadno upravovat a doplňovat dle přání uživatele. Jejich nevýhodou však bývá robustnost, náročnější montáž a vysoká cena.

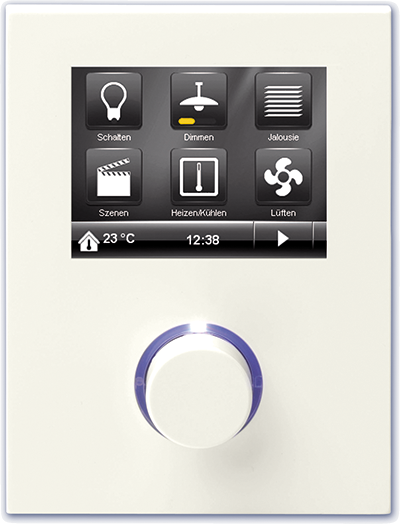

Společnost Siemens proto nyní přichází na trh s novým PI regulátorem Contouch UP 204 s kompaktním dotykovým displejem a otočným kolečkem pro snadné nastavování požadovaných hodnot. Displej je barevný, má rozměr 2,8" a je vsazen do bílého decentního pouzdra, které je konstruováno tak, aby na sebe zbytečně nestrhávalo pozornost a přitom zapadlo do většiny designových koncepcí. Regulátor Contouch je primárně určen pro konferenční centra, hotely, kanceláře a větší rezidentní budovy, kde jsou kladeny vyšší požadavky na komfort a úsporu energie.

Prostorový regulátor s mnoha funkcemi

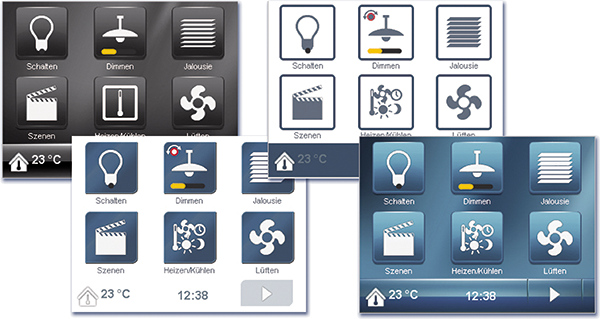

Contouch není jen běžným regulátorem, ale umožňuje ovládat další funkce, které jsou v místnostech požadovány. Stává se tak centrální pokojovou jednotkou, ze které lze například měnit intenzitu osvětlení, stahovat rolety, měnit natočení lamel žaluzií, otevírat okna či vyvolávat světelné scény. Na displeji lze zobrazovat textové a alarmové zprávy doprovázené zvukovou signalizací a červeně svíticí RGB diodou, která je viditelná i při vypnutém displeji. Při běžném provozu tato dioda slouží jako orientační, může svítit jednou z mnoha barev podle barevného modelu HSV. Díky propojení s dalšími KNX prvky lze zamezit zbytečnému vytápění neobývaných místností, spuštění klimatizace při otevřeném okně a naopak zajistit spuštění protimrazové ochrany a hlídání rosného bodu. Nový regulátor má integrovaný senzor teploty, umožňuje přepínání mezi automatickým a manuálním režimem, informuje o otevření ventilu pro topení nebo chlazení, mění otáčky fan-coilu a automaticky uzavírá ventil na přívodu při nulových otáčkách. Dále je možné nastavit časové programy pro každou z 18 volitelných funkcí s až 16 různými spínacími body. Pomocí otočného kolečka lze nejen zadávat mnoho různých hodnot, ale také například prostřednictvím KNX/DALI rozhraní N 141 snadno měnit světelné scény a dosáhnout tak různých barevných efektů, anebo dokonce měnit teplotu barvy světla z ostré studené bílé až po teplou příjemně žlutou.

Image 2

Snadné zprovoznění

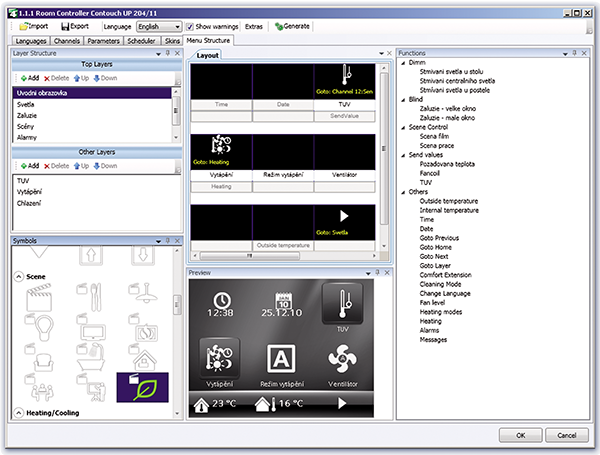

Změny parametrů se provádějí přímo v konfiguračním softwaru ETS přes plug-in, který je možné doinstalovat již při importu do produktové databáze. Fyzická adresa, skupinové adresy a parametry se nahrávají přímo do sběrnicové spojky přes KNX rozhraní. Specifické parametry, časové programy, struktura menu, vzhled ikon a firmware se vzhledem k velkému objemu dat nahrávají přes externí paměťovou mikroSD kartu. Díky tomu lze celou instalaci značně urychlit. Součástí dodávky je také sběrnicová spojka, kterou je možné namontovat do standardní elektroinstalační krabice a Contouch připojit přes šestipinový konektor a zajistit pojistným šroubkem. Pro napájení je potřeba 21...30 V DC, které je k dispozici u všech nových KNX napájecích zdrojů řady N 125/_2.

Image 3


Více informací naleznete zde.
