Společné komíny v éře kondenzace: Jak na bezpečnou modernizaci s minimem stavebních zásahů

spalinové cesty

Článek přibližuje problematiku modernizace plynových kotlů v rámci společných komínů v bytových domech. Důležitá část článku je věnována technickému popisu tohoto problému a vysvětlení potenciálních problémů při realizaci. Součástí příspěvku je konkrétní řešení na bytovém domě realizace této výměny.

Recenzent: Roman Vavřička

Problematika společných komínů pro vícepodlažní objekty prochází v současné době významnými změnami. Tento vývoj je dán nejen přirozenou technologickou obměnou spotřebičů, ale také řadou legislativních změn na úrovni Evropské unie i České republiky, které upravují požadavky na bezpečnost a materiálové provedení spalinových cest.

V historickém kontextu výstavby bytových domů v České republice, zejména v období devadesátých let a počátku nového milénia, bylo standardem osazování plynových kotlů v jednotlivých bytech,
přičemž spaliny byly odváděny do společných komínových průduchů. Tato koncepce využívající společné komíny pro odvod spalin umožňovala efektivní využití vnitřního prostoru budovy. Současně poskytovala jednotlivým uživatelům určitou míru nezávislosti při vytápění a přípravě teplé vody. Většina těchto systémů byla navržena pro tehdy dominantní technologii spotřebičů s nuceným odvodem spalin (slangově tzv. turbo kotle), které pracovaly s vyšší teplotou spalin a minimální produkcí kondenzátu ve spalinové cestě.

Současná situace v mnoha bytových domech je dána skutečností, že původní plynové kotle dosahují konce své životnosti a jsou postupně nahrazovány moderními kondenzačními kotli. Stávající společné komíny, často tvořené keramickými nebo hliníkovými vložkami, nejsou bez úprav schopny bezpečně a dlouhodobě odvádět spaliny z kondenzačních kotlů.

Ty se vyznačují nízkou teplotou spalin, požadavkem na přetlakovou těsnost komína a produkcí značného množství agresivního kondenzátu.

Vlastníci jsou tak nuceni řešit nejen nákup nových kotlů, ale také komplexní rekonstrukci společné spalinové cesty. Tento proces je často komplikován dosažením potřebné shody v rámci společenství vlastníků jednotek, neboť společný komín je společnou částí domu a jeho rekonstrukce vyžaduje koordinovaný postup, přičemž potřebný počet hlasů se řídí stanovami společenství a příslušnými právními předpisy (viz zákon č. 89/2012 Sb., občanský zákoník, zejména § 1126 a § 1206).

Legislativní a normové požadavky

Právní rámec pro navrhování a provádění spalinových cest v České republice prošel v posledních letech několika změnami. Základní technická norma ČSN 73 4201 [1] pro navrhování a připojování spotřebičů paliv byla aktualizována a vydána s platností od července 2025, čímž navazuje na aktualizaci harmonizovaných norem ČSN EN 1443 [2], ČSN EN 15287–1 [3] a 15287–2 [4]. Ačkoliv technické normy nejsou obecně závazné, v praxi se často dodržují, protože popisují běžný a prověřený postup pro splnění požadavků stanovených zákonem.

Dalším podstatným faktorem je vydání nového stavebního zákona a konkrétně vyhlášky č. 146/2024 Sb., o požadavcích na výstavbu [6], která definuje v § 48 základní požadavky na spalinové cesty. Vyhláška obsahuje ve většině těchto požadavků tzv. indikativní odkaz na normu ČSN 73 4201 uvedenou ve věstníku Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví.

V praxi to znamená, že požadavky ve vyhlášce jsou považovány za splněné, jsou-li splněny požadavky normy nebo její části. Mezi tyto požadavky patří například řešení vyústění komínů nad střechou, zajištění dostatečného přívodu spalovacího vzduchu či použití kontrolních a čisticích otvorů. Tím je dána závaznost normy ČSN 73 4201 pro většinu technických otázek souvisejících s návrhem společného komínu.

ČSN 73 4201 – na co si dát při návrhu společného komínu pozor?

Nejpodstatnější změny v technické normě týkající se společných komínů byly již popsány v článku Společné komíny – co se mění s novou normou? [9]. Pro doplnění je dobré uvést i několik dalších požadavků normy ČSN 73 4201, se kterými se v praxi často setkáváme.

Poměrně častým nešvarem je nedodržování článku 6.1.6, který uvádí požadavek na situování komínů v bytových domech tak, aby při jejich opravách nebylo nutné zasahovat do provozu bytů. Zvlášť zdůrazněná je nutnost předepsaného přístupu k půdici komína za účelem kontroly a čištění komínového průduchu.

Přesto není výjimkou, že jsou kontrolní otvory s přístupen ke kondenzátní jímce umístěny za nábytkem nebo jinými spotřebiči, čímž je kontrola a čištění půdice komínu prakticky neproveditelná. Takový stav je při kontrole či revizi spalinové cesty hodnocen jako závada, která znemožňuje řádné čištění a kontrolu spalinové cesty, a tedy její bezpečný provoz.

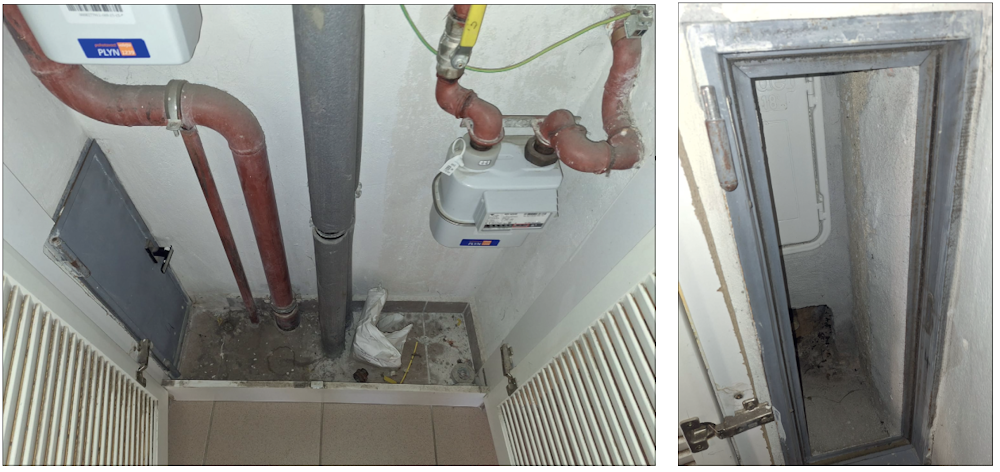

Obr. 1a, 1b • Příklad špatného řešení přístupu k půdici komínového průduchu

Svislá vzdálenost sopouchů ve společném komínu

Z hlediska zamezení vzájemného ovlivňování spotřebičů připojených ke společnému komínu definuje norma ČSN 73 4201 v článku 8.1.2.3 pravidla pro vzájemné umístění sopouchů. Pokud jsou dva sopouchy umístěny nad sebou a vodorovný úhel mezi nimi je menší než 90°, nesmí být jejich vzájemná svislá vzdálenost menší než 300 mm. V případě, kdy je vodorovný úhel větší než 90° (např. protilehlé zapojení) se tato vzdálenost zvyšuje na minimálně 600 mm.

Obr. 2 • Pravidla pro umístění sopouchů při zapojení dvou nebo více spotřebičů do jednoho komínového průduchu

V praxi se často setkáváme s dotazy, jaká je minimální svislá vzdálenost v případě, že je vodorovný úhel mezi sopouchy právě 90°. Tato situace nastává poměrně často v případech společných komínů, jejich plášť je tvořen tvárnicí či šachtou, například v případě systémových komínů s keramickou vložkou. Ačkoliv samotná norma ČSN 73 4201 tento případ nezmiňuje, můžeme vycházet z komentovaného znění [10] vydaného na začátku roku 2026. Zde je výklad takový, že v těchto případech lze brát mírnější podmínku minimální vzdálenosti 300 mm, protože úhel není větší než 90°.

Požární bezpečnost společných komínů a kouřovodů

V kontextu bytové zástavby je požární bezpečnost spalinových cest kritickým faktorem, neboť jednotlivé bytové jednotky jsou často definovány jako samostatné požární úseky. Společný komín procházející těmito úseky nebo je propojující nesmí za žádných okolností sloužit jako cesta pro šíření požáru nebo zplodin hoření mezi těmito požárními úseky. Tato ochrana je zajištěna určením vhodných materiálů spalinové cesty.

Požární bezpečnost společných komínů

Požadavky na požární bezpečnost společných komínů se nijak neliší od požadavků na samostatné komíny, proto se řídíme přístupem popsaným v článku 6.8.5. V případě společných komínů, které jsou ve většině případů navrhovány jako odvod spalin s koncentrickým přísunem spalovacího vzduchu, potom v praxi vyplývají tyto možnosti:

• Komín s pláštěm s deklarovanou požární odolností
  Nejčastěji jsou v novostavbách i při rekonstrukcích použity komínové systémy tvořeny komínovým pláštěm z betonových nebo cihelných tvárnic v kombinaci s komínovou vložkou z různých materiálů. Tyto tvárnice mají dle výrobce deklarovanou požární odolnost, která může splňovat požadavky požárně bezpečnostního řešení budovy (PBŘ). V takovém případě není materiál vnitřní komínové vložky požárního hlediska nijak omezen a mohou být bez problému použity i plastové vložky.
• Společný komín bez vlastní požární odolnosti
  V případech, kdy použitý komínový systém nemá žádnou deklarovanou požární odolnost, platí materiálová omezení dle článku 6.8.5 normy.
  – Komín o vnějším rozměru do 40 000 mm2 (průměru do 225 mm): Lze navrhnout komín, který je tvořen pouze z nehořlavých materiálů, čímž bude zajištěna dostatečná požární bezpečnost. To však znamená, že nelze použít standardní koncentrický systém s plastovou vnitřní komínovou vložkou, i kdyby měl nehořlavý plášť.
  – Komín o vnějším rozměru nad 40 000 mm2 (průměru nad 225 mm): Pokud je komín většího půdorysného rozměru, je možné pro některé stupně požární bezpečnosti použít komín s normou požadovanou tloušťkou tepelné izolace jako ověřené materiálové řešení (50 mm respektive 80 mm izolace). Zároveň však nesmí být v komíně umístěny žádné kontrolní, čisticí nebo vybírací otvory.

Požární bezpečnost kouřovodů připojených ke společnému komínu

Kouřovody připojující jednotlivé spotřebiče (kotle) do společného komína jsou logicky také předmětem úprav v novém vydání normy, aby jejich nevhodné materiálové řešení nebylo důvodem k šíření požáru z jednoho bytu do druhého. Vzhledem k faktu, že prakticky neexistují kouřovody s deklarací požární odolnosti, ale jejich průměry jsou z pohledu požární bezpečnosti malé, předepisuje norma jednoduché materiálové řešení.

Vnější povrch kouřovodu musí být z nehořlavého materiálu. To znamená v případě jednovrstvých kouřovodů použití kovových materiálů, v případě koncentrického provedení kouřovodu může být vnitřní vložka i plastová, ale vnější plášť musí být kovový.

Rekonstrukce společných komínů

Zatímco u novostaveb se dnes nové společné komíny navrhují již jen výjimečně (přednost dostávají centrální kotelny), nejvíce práce v oblasti společných komínů představují rekonstrukce a vložkování stávajících vnitřních průduchů s keramickou vložkou při hromadné výměně dosluhujících nekondenzačních plynových kotlů s nuceným odtahem spalin (tzv. „turbo kotle“) za moderní plynové kondenzační spotřebiče.

Strategie výměny kotlů a technické limity

Při rekonstrukci společného komína je z technického i ekonomického hlediska nejlepším řešením současná výměna všech připojených kotlů do společného komínu. Tento přístup eliminuje rizika spojená s problematickým hybridním provozem (kombinace stávajících nekondenzačních a kondenzačních kotlů v jednom průduchu), který sice legislativa nezakazuje, ale normové limity pro navrhování společných komínů to prakticky znemožňují.
Praxe ukázala, že tento kombinovaný provoz je technicky problematický a odborníci jej zásadně nedoporučují.

Pro úspěšnou výměnu kotlů a úpravu společného komínu je zásadní výběr nových kotlů. Ideální je volba stejného výrobce a typu kotle pro všechny bytové jednotky, zároveň by se majitelé neměli slepě držet výkonu původního spotřebiče. Tepelné ztráty bytů jsou dnes často výrazně nižší díky zateplení fasád či výměně oken.

Předimenzovaný kotel vede k požadavku na větší průměr komínové vložky, což se promítá do vyšších nákladů na rekonstrukci komína. V případě, že se nepodaří zajistit dohodu na jednotném typu spotřebiče pro všechny bytové jednotky, je nutné alespoň dodržet požadavky normy na maximálně dvojnásobný rozdíl výkonů připojených spotřebičů a na maximální rozdíl dispozičních tlaků ventilátorů 40 Pa.

Klíč pro správný návrh: tepelně hydraulický výpočet

Samotný průměr nové vložky se stanovuje na základě hydraulického a tepelně-technického výpočtu dle normy ČSN EN 13384–2 [5]. Výpočet musí potvrdit bezpečnost a funkčnost spalinové cesty při všech provozních stavech s ohledem na různé varianty souběhu spotřebičů. Z hlediska výpočtu jsou nejzásadnější dva parametry připojených spotřebičů – dispoziční tlak ventilátoru a přítomnost tzv. zpětné klapky. Ta brání pronikání spalin z komína do kotlů, které jsou aktuálně vypnuté. Mnoho moderních kotlů má tuto klapku již integrovanou přímo od výrobce, což umožňuje použití vložek o menším průměru díky nižším tlakovým ztrátám.

Problematika odvodu kondenzátu

Přechod na kondenzační technologii přináší nutnost nakládání se značným množstvím kondenzátu s nízkým pH, který vzniká jak v kotli, tak v samotném komíně.
1. Odvod z kotle: Ideální je, pokud lze odvést kondenzát do kanalizace přímo pod kotlem. Pokud zde není možnost napojení na kanalizaci, lze využít speciální díly pro odvod kondenzátu z kotle zpět do komínového průduchu přes dodatečný sifon.
2. Odvod z paty komína: Původní keramické komíny často postrádají napojení na kanalizaci. Při rekonstrukci je proto nutné vybudovat odvod kondenzátu z komínové jímky, případně instalovat čerpadlo kondenzátu.
3. Neutralizace: Pokud je kanalizace z betonu, litiny nebo jiných korozivních materiálů, je nezbytné instalovat neutralizační box, který zvýší pH kondenzátu nad hodnotu požadovanou správcem kanalizační sítě.

Pozn. recenzenta: Při odvodu kondenzátu přímo do vnější kanalizační sítě je nutné respektovat požadavky tzv. kanalizačního řádu. Což je závazný dokument schválený vodoprávním úřadem, který určuje podmínky pro vypouštění odpadních vod do veřejné kanalizace (např. požadavky na maximální hodnoty pH apod.).

Teplotní dilatace plastové vložky

Plastové systémy z polypropylenu mají vysoký koeficient teplotní roztažnosti (až 12× vyšší než ocel). Přestože se pro tyto účely vyrábějí speciální absorbéry, v běžné praxi bytových domů není nutné dilataci mezi jednotlivými podlažími složitě řešit. Teplota spalin ve společném komíně se obvykle pohybuje do 40 °C, což znamená, že roztažnost mezi dvěma sopouchy činí jen jednotky milimetrů, které spolehlivě pohltí hrdlové spoje systému.

Systémy pro jednoduché vložkování

Při rekonstrukcích společných komínů v bytových domech je největší výzvou minimalizace zásahů do stavebních konstrukcí a rychlost montáže. Výrobců komínových systémů, které se na tuto problematiku specializují, je na trhu víc. V následujícím textu si popíšeme příklad od firmy Almeva pro ilustraci možných řešení. Jednovrstvý systém Almeva STARR obsahuje několik speciálních dílů pro co nejjednodušší vložkování společných komínů, které v kombinaci s ideálními vlastnostmi polypropylenu pro odvod spalin od kondenzačních kotlů vytváří technicky optimální řešení:
1. Podstavec – prvek sloužící ke statickému zajištění komínové vložky v průduchu, upravený pro spuštění z ústí komína. Podložením podstavce lze nastavit výšku jímky tak, aby byla přístupná stávajícími dvířky v komínovém plášti.
2. Jímka s integrovaným kontrolním otvorem – usnadňuje kontrolu a čištění komínu.
3. Díl pro zpětný odvod kondenzátu z kotle – speciální díl umožňující bezpečné svedení kondenzátu z kotle zpět do společného průduchu bez rizika úniku spalin. V místě průchodu komínovým
pláštěm je nutné instalovat sifon, který oddělí spalinovou cestu od komponentů vedoucích kondenzát z kotle – nejčastěji jde o kanalizační systém HT nebo flexibilní hadici, které nejsou certifikovány pro použití v oblasti odvodu spalin.
4. Šroubovací odbočky (sopouchy) – unikátní prvek, který umožňuje připojit kouřovody ke komínové vložce skrze minimální montážní otvory. Sopouch je tvořen maticí s vnitřním závitem, do něhož se po spuštění vešroubuje odbočka pro připojení kouřovodu.

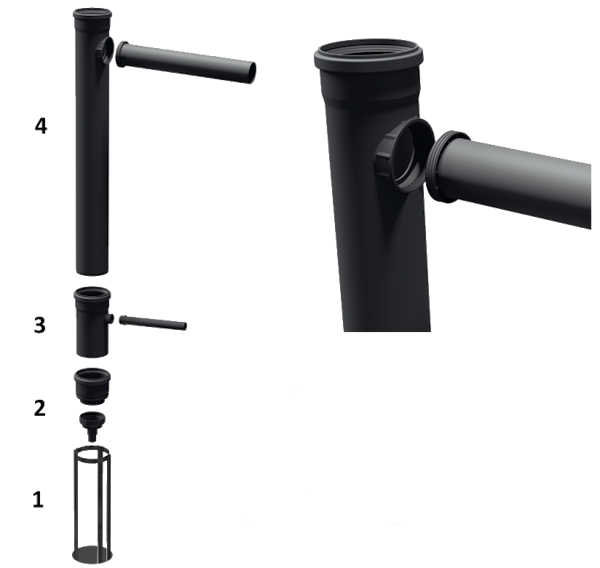

Obr. 3a, 3b • Speciální díly systému Almeva STARR pro vložkování společných komínů

Hlavní výhody tohoto řešení:

• Montáž z ústí komína – celá vložka se rozměří a „nanečisto“ sestaví na zemi, poté se jednoduše spouští ústím komínu, což eliminuje potřebu bourání otvorů v bytech.
• Minimální zásahy – díky šroubovacím odbočkám stačí v každém bytě pouze malý montážní otvor, což výrazně snižuje prašnost a náklady na zednické začištění.
• Rychlost realizace – celý společný komín lze kompletně zrekonstruovat během jediného pracovního dne, což snižuje náklady na montáž komínové vložky.

Rekonstrukce společných komínů Nad Okrouhlíkem 11, Praha (případová studie)

Tato případová studie dokumentuje reálný projekt modernizace otopné soustavy v bytovém domě v Praze 8. Objekt byl postaven koncem devadesátých let a byl vybaven plynovými nekondenzačními kotly napojenými do společných komínů se šamotovými vnitřními vložkami.

Výchozí stav

Původní kotle dosáhly konce své životnosti a začaly vykazovat vysokou poruchovost. SVJ se rozhodlo pro plošnou výměnu všech 12 kotlů ve dvou sekcích domu. Hlavním požadavkem byla rychlost realizace a eliminace stavebního nepořádku v bytech, které byly po rekonstrukcích interiérů.

Technické výzvy

– Poměrně úzké stávající komínové průduchy.
– Požadavek na zachování sání vzduchu z meziprostoru komína.
– Nutnost vybudování odvodu kondenzátu v patě komína, který původně chyběl.

Harmonogram prací

1. Příprava – demontáž starých kouřovodů a kotlů. Zaměření skutečných výšek sopouchů v bytech pomocí pásma. Sestavení vložek nanečisto na chodníku před domem. Příprava montážních otvorů v bytech a v patě komína.
2. Instalace – spuštění sestavených vložek ze střechy. Zafixování odboček v bytech a vybudování odvodu kondenzátu z komínové jímky. Montáž nových kondenzačních kotlů a dopojení nových kouřovodů.
3. Finalizace – tlaková zkouška spalinové cesty. Zednické začištění malých otvorů. Revize revizním technikem spalinových cest. To vše během jediného dne.

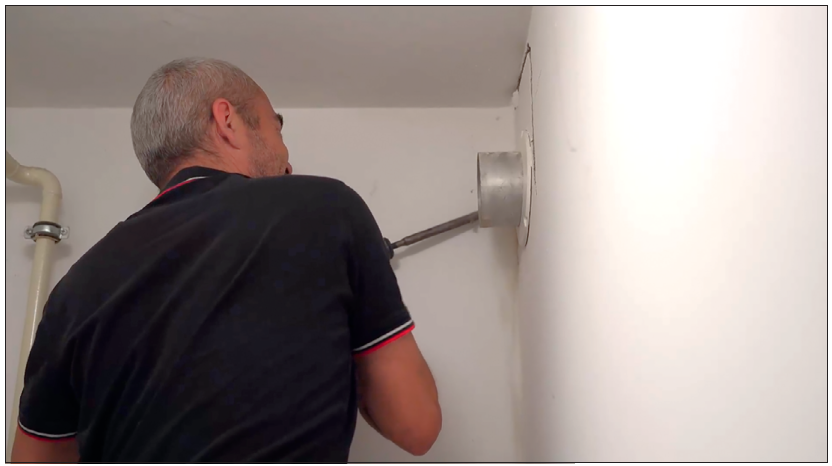

Obr. 4 • Demontáž původního kouřovodu

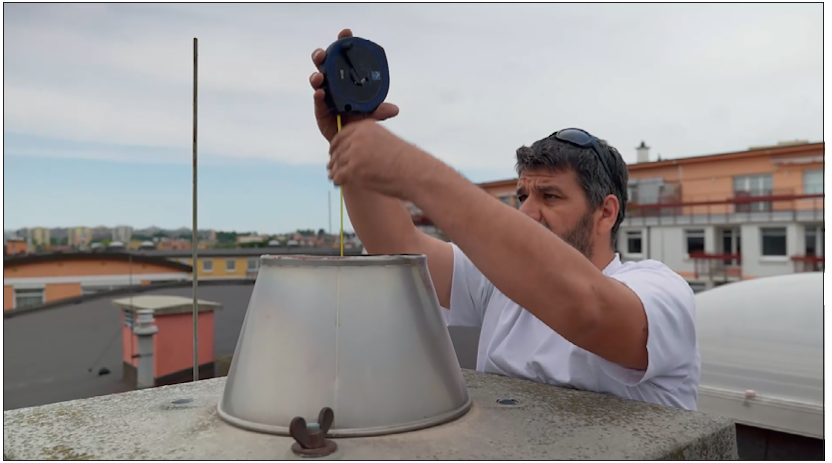

Obr. 5 • Zaměření skutečných výšek sopouchů

Výsledek a přínosy pro uživatele

– Uživatelé bytů byli bez tepla a teplé vody pouze jeden pracovní den.
– Úspora nákladů na bourací a zednické práce.
– Úspora primární neobnovitelné energie v zemním plynu – po první topné sezoně činila přes 20 %.
– Bezpečný a funkční odvod spalin za všech provozních stavů v souladu s technickou normou ČSN 73 4201 včetně bezproblémové revize spalinové cesty.

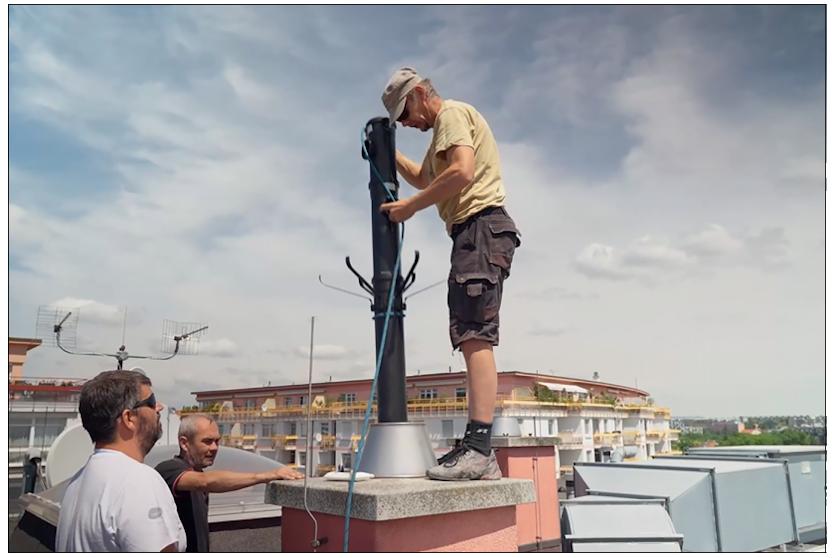

Obr. 6 • Spuštění komínové vložky

Provoz, kontroly a údržba společných komínů

Po úspěšné realizaci přechází odpovědnost za zajištění pravidelných kontrol a údržby na provozovatele spalinové cesty. Četnost kontrol je určena vyhláškou č. 34/2016 Sb. [7], v případě kondenzačních kotlů je nutná kontrola minimálně každé 2 roky.

Závěr

Modernizace společných komínů v bytových domech je nevyhnutelným procesem, který je řízen technologickým vývojem a evropskou legislativou. Úspěšná realizace vyžaduje především koordinaci mezi členy SVJ a specializovanou kominickou firmou. Klíčem k úspěchu je výměna všech spotřebičů současně a správný návrh odvodu spalin včetně výběru vhodného systému. Návrh a provedení spalinové cesty se řídí požadavky příslušných technických norem.

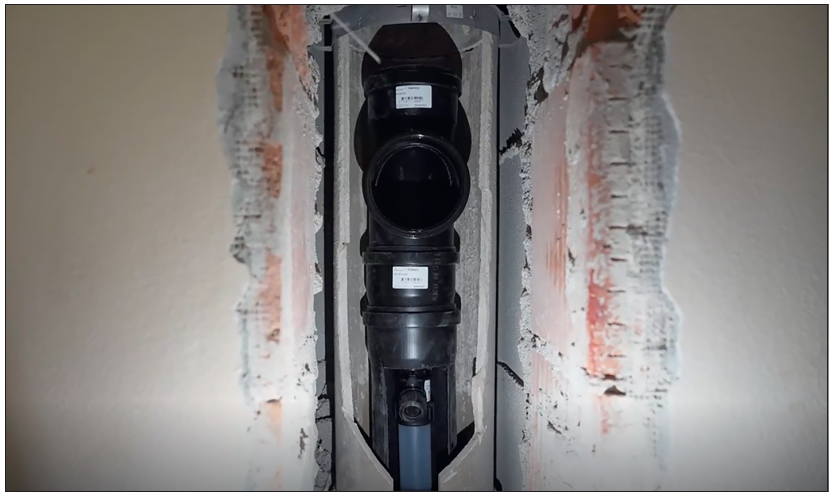

Obr. 7 • Provedení komínové jímky a kontrolního otvoru

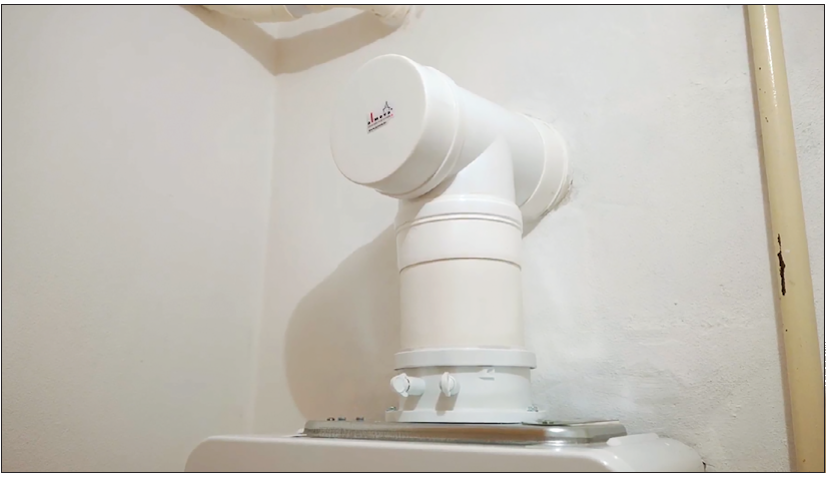

Obr. 8 • Výsledné dopojení kotle do společného komínu po zapravení otvorů

Literatura

[1] ČSN 73 4201. Komíny a kouřovody – Navrhování, provádění a připojování spotřebičů paliv. 2025–7. ČAS. Praha.
[2] ČSN EN 1443. Komíny – Obecné požadavky. 2020–1. ČAS. Praha.
[3] ČSN EN 15287–1. Komíny – Navrhování, provádění a přejímka – Část 1: Komíny a kouřovody pro otevřené spotřebiče paliv. 2024–1. ČAS. Praha.
[4] ČSN EN 15287–2. Komíny – Navrhování, provádění a přejímka – Část 2: Komíny a kouřovody pro uzavřené spotřebiče paliv. 2025–2. ČAS. Praha.
[5] ČSN EN 13384–2+A1. Komíny – Tepelně technické a hydraulické výpočtové metody – Část 2: Společné komíny. 2020–11. ČAS. Praha.
[6] Vyhláška č. 146/2024 Sb., o požadavcích na výstavbu – znění od 1. 7. 2024. In: Zákony pro lidi.cz (online). © AION CS 2010–2026 [cit. 9. 5. 2026]. Dostupné z: https://www.zakonyprolidi.cz/cs/2024–146#f7896628
[7] Vyhláška č. 34/2016 Sb., o čištění, kontrole a revizi spalinové cesty – znění od 29. 1. 2016. In: Zákony pro lidi.cz (online). © AION CS 2010–2026 [cit. 9. 5. 2026]. Dostupné z: https://www.zakonyprolidi.cz/cs/2016–34#f5743295
[8] SODOMKA, Valtr a BUKOVÁ, Veronika. Metodika realizace společných komínů při výměně plynových spotřebičů v bytových domech. Olešovice: Komínová asociace – APOKS, [2021]. ISBN 978-80-270-9494-3.
[9] WOLF, Jonatan. Společné komíny – co se mění s novou normou. Topenářství instalace. Praha: Topin Media s. r. o. Roč. 59 (2025), č. 5, s. 42–44, ISSN 1211–0906. Dostupné z: https://www.topin.cz/clanky/spolecne-kominy-co-se-meni-s-novou-normou-detail-16807
[10] Komentované vydání ČSN 73 4201:2025: komíny a kouřovody – Navrhování, provádění a připojování spotřebičů paliv. Praha: Společenstvo kominíků ČR, 2026. ISBN 978-80-907017-8-6.

Recenzent: Ing. Roman Vavřička, Ph.D., Ústav techniky prostředí, Fakulta strojní, ČVUT v Praze

Shared Chimneys in the Condensing Era: How to Achieve Safe Modernization with Minimal Structural Interventions

The article presents the issue of modernizing gas boilers within shared chimney systems in residential buildings. A significant part of the paper is devoted to the technical description of this issue and to explaining potential problems that may arise during implementation. The paper also includes a specific solution applied in a residential building, demonstrating the practical realization of such a replacement.

Keywords: heating, gas boilers, chimneys, shared chimneys, replacement of gas boilers.

❑❑❑
