Systémy pro monitorování šachet RATMON

S rostoucí cenou tepla v průběhu let je kladen stále větší důraz na provozní náklady tepelných sítí, nejen na počáteční investici. Správnou volbou materiálu, izolace, optimalizací dimenzí a provozních parametrů tepelné sítě lze dosáhnout nezanedbatelných úspor. O to důležitější je předcházet poruchám rozvodu tepla nebo je alespoň včas identifikovat.

Pozdní servisní zásah má dopad nejen na finance dodavatele tepla, ale také na komfort a bezpečnost jeho odběratelů. Proto je dnes již zavedeným standardem monitorovací systém sloužící k detekci a lokalizaci úniku, zejména u ocelových předizolovaných potrubí. V průběhu let byly vyvinuty různé typy těchto systémů, z nichž nejrozšířenější je skandinávský impulsní systém Nordic, sestávající minimálně z jednoho páru neizolovaných měděných vodičů. Všechna ocelová potrubí dodávaná společností NRG flex jsou tímto systémem standardně vybavena, pokud si zákazník samozřejmě nevyžádá jiné řešení.

Co však dělat v případě rozsáhlé sítě starších rozvodů, které dosud nebyly vybaveny monitorovacím systémem nebo u nich byl takový systém během montáže nesprávně zapojen a není funkční? Z praxe víme, že jedna věc je dodat nové potrubí s monitorovacím systémem, ale druhá věc je jeho správná instalace.

V našich podmínkách proto existuje mnoho teplovodních a horkovodních rozvodů, které nejsou monitorovány. Únik na takových sítích se odhalí až na základě zvýšené potřeby doplňování vody nebo častých poklesů tlaku, což je již velmi pozdě. Výhodou kanálových rozvodů v městských oblastech je skutečnost, že unikající horká voda z potrubí protéká kanálem a zaplavuje nejbližší níže položenou šachtu. Dodavatelé tepla proto pravidelně kontrolují právě šachty, což však u rozsáhlých městských rozvodů vyžaduje početný tým pracovníků. Čím častěji jsou šachty kontrolovány, tím dříve lze poruchu odhalit a odstranit. Jejich pravidelná kontrola je proto z hlediska bezpečnosti provozu teplovodní sítě klíčová.

Dálkové monitorování šachet

Z tohoto důvodu vyvinula společnost RATMON systém dálkového monitorování šachet, díky němuž lze výrazně rychleji identifikovat poruchy kanálových rozvodů tepla a omezit počet kontrolních výjezdů na minimum. Systém obsahuje jednotky, které monitorují teplotu, zaplavení šachty a otevření jejího poklopu. Kombinací sledování zaplavení a teploty v šachtě může obsluha na dálku vyhodnotit, zda se jedná o poruchu teplovodu, nebo o zaplavení dešťovou vodou. Pomocí snímače otevření poklopu lze navíc odhalit neoprávněný vstup do monitorovaného prostoru.

Zařízení s krytím IP65 jsou nakonfigurována pro pravidelné odesílání informací o stavu snímačů. Při přenosu dat jednou denně dosahuje životnost napájecí baterie až 5 let.

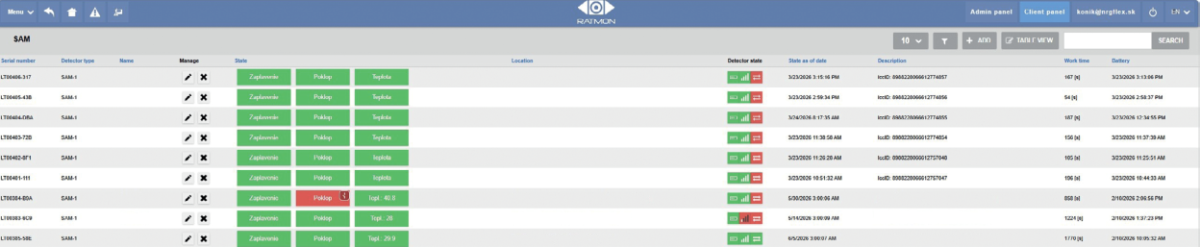

Dojde-li k aktivaci kteréhokoli snímače nebo ke zvýšení či poklesu teploty mimo nastavené prahové hodnoty, zařízení okamžitě vyšle signál, který se ihned zobrazí na dispečinku kotelny. Současně je uživatel upozorněn na alarmový stav příslušné monitorovací jednotky prostřednictvím e-mailové a/nebo SMS notifikace. Komunikace se serverem výrobce probíhá bezdrátově prostřednictvím mobilní IoT sítě. Uživatel má přehled o stavech všech jednotek a jejich snímačů ve webové nebo mobilní aplikaci (obr. 1).

Verze monitorovacích jednotek

K dispozici jsou dvě verze monitorovacích jednotek pro šachty.

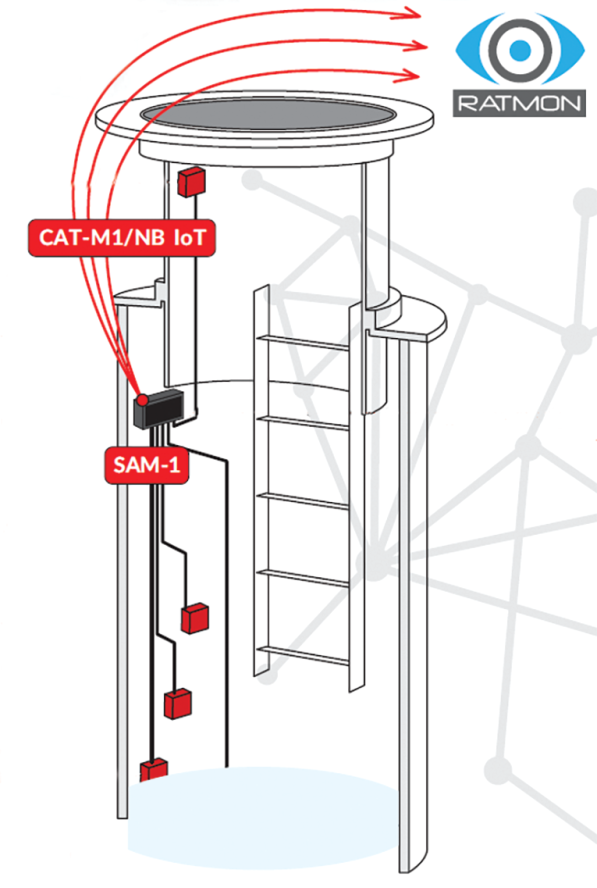

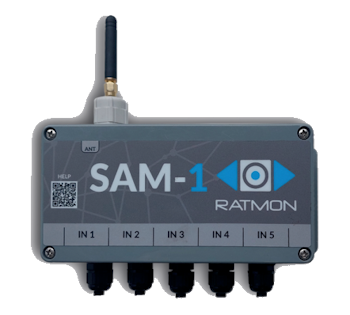

SAM-1 je jednotka s pěti vstupy, z nichž jeden je určen pro snímání teploty, zbývající 4 slouží jako kontakty 1/0 pro snímání otevření poklopu nebo hladiny v různých úrovních (obr. 2).

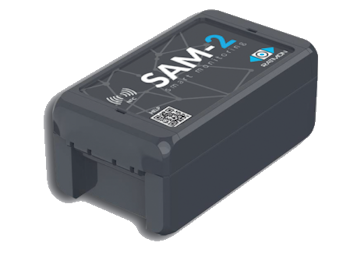

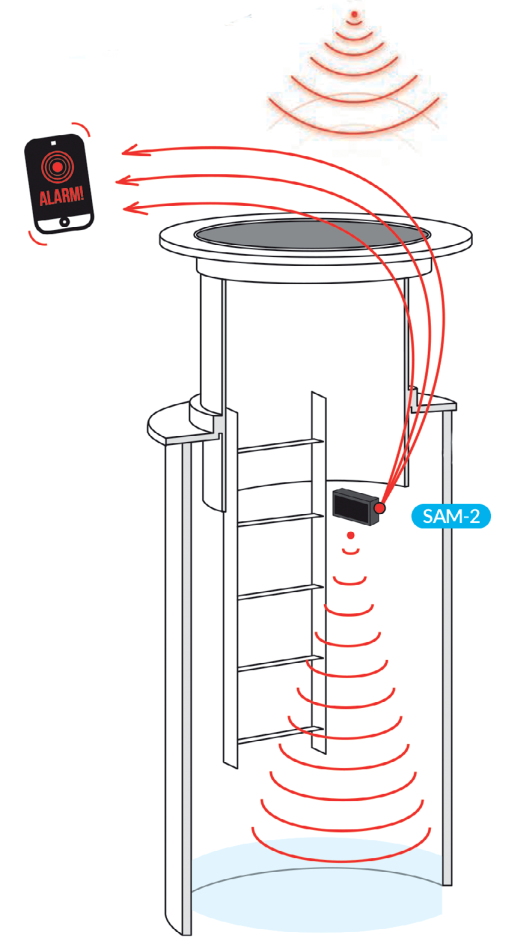

SAM-2 je jednotka s radarovým snímáním výšky hladiny a se zabudovaným snímačem teploty. Volný je jeden vstup, který lze obsadit dalším snímačem typu 1/0, například pro snímání otevření poklopu (obr. 3).

Systémová řešení

Společnost RATMON se zabývá vývojem a výrobou zařízení prakticky pro všechny typy monitorovacích systémů používaných v rozvodech tepla, chladu i pitné vody. Její systémová řešení nacházejí široké uplatnění jak ve formě stacionárních jednotek pro kontrolu stavu rozvodů, tak mobilních jednotek určených ke kontrole instalace nebo vyhledávání úniků. Výhodou je vzájemná kompatibilita všech dodávaných zařízení a jejich příslušenství. Naměřené údaje jsou navíc přehledně zobrazovány v jediné webové aplikaci bez nutnosti jakékoli instalace.

Ve spolupráci s dodavateli předizolovaných potrubí dokážeme navrhnout monitorovací systém na míru pro jakýkoli projekt, který při správné instalaci zajistí spolehlivou kontrolu a bezpečný provoz po celou dobu životnosti potrubního rozvodu.
Ani v případě starších nemonitorovaných rozvodů tepla však není situace bezvýchodná. Stále existuje možnost zefektivnit jejich provoz například pomocí šachtových jednotek SAM-1 nebo SAM-2.
