Provedení zónových ventilů

měření a regulace

Zónové ventily jsou určeny k přepínání průtoku v jednotlivých větvích hydraulických rozvodů. Zejména se jedná o rozvody vody, a to jak otopné tak chladicí ale také o solární systémy, strojovny bazénů nebo systémy řízeného zavlažování.

Součástí dvou nebo třícestného zónového ventilu je elektrický servopohon. Elektrické krytí tohoto servopohonu se může u různých výrobců značně lišit a začíná na hodnotě IP20. Zónové ventily Lufberg mají elektrické krytí IP54 aby odpovídaly požadavkům většiny instalací a jejich umístění v budově nebylo limitováno právě nízkým elektrickým krytím.

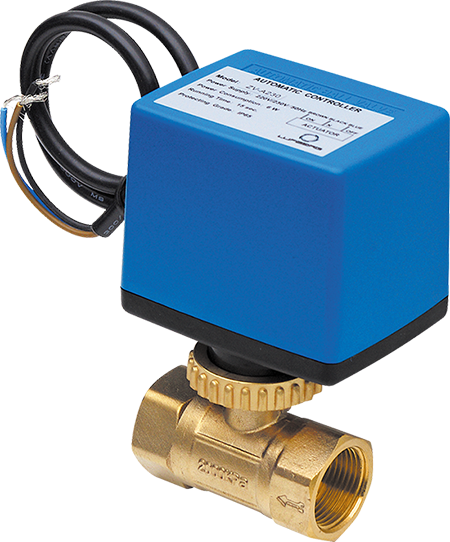

Obr. 1 • Lufberg ZV2

Samozřejmostí je také možnost volby napájecího napětí. Je možné volit mezi standardním napájením 230 V a v posledních letech stále více oblíbeným bezpečným napětím 24 V.

Snahou všech investorů je minimalizace technických a prostor v budovách. S tím souvisí fakt, že strojovny jsou tedy velmi malé a umístění technických zařízení obtížné. Z tohoto důvodu je důležité, aby měl jak projektant, tak instalatér možnost volby rozměrově a konstrukčně optimálního zařízení, které půjde bez větších kompromisů integrovat do rozvodných systémů. U třícestných ventilů je tedy kromě provedení s vertikálním napojením vstupního hrdla také dostupné provedení s horizontálním napojením vstupního hrdla. Ventily jsou typu „T“ a „L“.

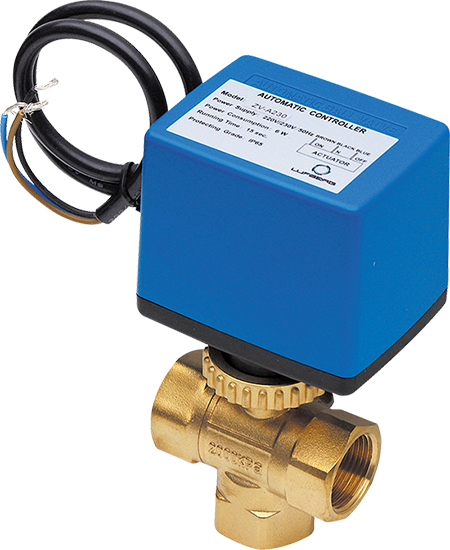

Obr. 2 • Lufberg ZV3 vertikální

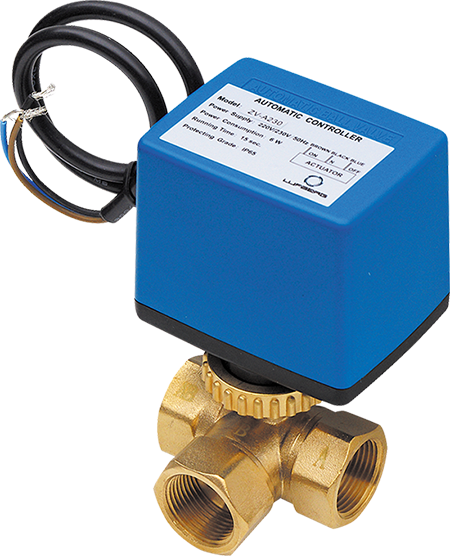

Obr. 3 • Lufberg ZV3 horizontální

Servopohony je možné z ventilů snadno demontovat a provést nejdříve instalaci ventilů a v další fázi stavby potom připevnit a zapojit servopohony. Tím se zamezí znečištění, poškození nebo zcizení.

I relativně levné a jednoduché zařízení dokáže ovlivnit cenu celé instalace, a proto jsme pro Vás připravili širokou škálu typů a provedení, které pokrývají většinu běžných požadavků.
