OVENTROP – Šroubení „Multiflex F“

Připojovací armatura z mosazi, s měkkým plochým těsněním, niklovaná, pro otopná tělesa s integrovanými ventilovými soupravami.

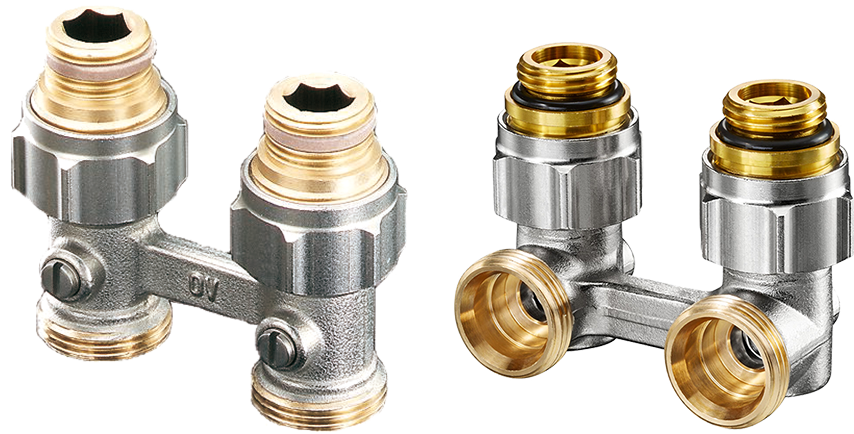

Image 1Obr. 1 • Multiflex přímý (vlevo), Multiflex rohový (vpravo)

Rozsah použití

  • Centrální vytápění a chlazení s uzavřenými okruhy pro provoz s neagresivními kapalinami např. voda nebo vhodná směs vody a glykolu dle VDI 2035/ ŐNORM 5195)
  • max. provozní tlak ps: 10 bar (PN 10),
  • provozní teplota ts: 2 °C až 120 °C (krátkodobě do 130 °C),

Protikus (závitové upevnění na ventilové soupravě) musí mít dosedací plochu bez hrotu, aby se nepoškodil těsnící teflonový kroužek. Měkké těsnění mezi připojovací armaturou a šroubovacím hrdlem. Připojovací armatury G ½ IG jsou vhodné na integrované ventilové soupravy těchto výrobců otopných těles:

Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugoterm, Korado, Manaut, Quinn, Purmo, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco, VEHA, Zehnder, Zenith.
(změny vyhrazeny).

ZB – šroubení (dvoutrubkový blok) se používá na otopná tělesa s dvoutrubkovými otopnými soupravami.

ZBU – šroubení (dvoutrubkový blok, přestavitelný) může být použito dle volby ve dvoutrubkové soustavě (takto se dodávají) nebo v jednotrubkové soustavě. Při použití v jednotrubkové soustavě je třeba seřídit vřeteno obtoku dle přiloženého montážního návodu.
