Automatické hydraulické vyvážení

Běžné otopné systémy jsou vybaveny termostatickými ventily s výchozím přednastavením, které je nastaveno dle výpočtu potrubí sítě (ruční nastavení). Tento postup předpokládá znalost potrubní sítě a průtoku vody. U mnoha otopných systémů však nejsou dostupné informace o potrubní síti a výpočet systému není snadno proveditelný.
V těchto případech jsou k dispozici termostatické ventily s „Q-Tech“, které lze nastavit automaticky a tím usnadňují hydraulické vyvážení (automatické hydraulické vyvážení).
Rovněž i nově soustavy s dostupnými informacemi o potrubní síti lze snadno a rychle vyvážit pomocí ventilů s „Q-Tech“.

Výhody automatického hydraulického vyvážení

• automatické přizpůsobení různému provozu
• snížení nákladů na projektování, výpočet a instalaci
• úspory nákladů v důsledku snížení počtu armatur
• udržování hydraulického vyvážení při připojení nebo odpojení spotřebičů
• rozšíření sytému nemá žádný hydraulický vliv na již vyregulované části systému
• během výstavby lze uvádět do provozu i dílčí úseky systému
• vysoce účinná čerpadla pracují ve všech provozních podmínkách
• optimální využití kondenzačního kotle
• úspora energie díky optimalizované distribuci energie
• zvýšený komfort rozdělením průtoku dle potřeby
• tichý provoz

U systémů vytápění, které nejsou vyváženy hydraulicky, dochází k tomu, že radiátory, které jsou instalovány na vzdálenějším místě od oběhového čerpadla, nejsou dostatečně zásobeny topnou vodou, zatímco radiátory v blízkosti čerpadla mají topné vody nadbytek. To neznamená pouze plýtvání energií a zvýšené náklady na vytápění, ale zásadní ovlivnění komfortu celého systému.

Hydraulické vyvážení je definováno jako optimální distribuce vody v topném nebo chladicím systému, které zajistí požadovaný průtok přes např. radiátor, například použitím termostatických ventilů s přednastavením (TRV). Všechny komponenty, jako jsou radiátory, termostatické ventily, čerpadla, potrubí a vyvažovací ventily jsou tak koordinovány a sladěny podle hydraulického vyvážení.

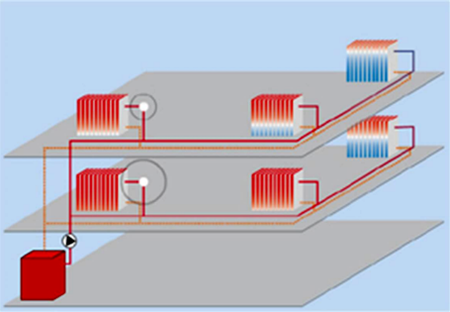

Bez hydronického vyvážení

• vysoká spotřeba energie
• přetápěné nebo chladné místnosti
• nízká účinnost kotle
• hlučnost na ventilech způsobovaná průtokem
• předimenzování nebo nesprávné nastavení čerpadla

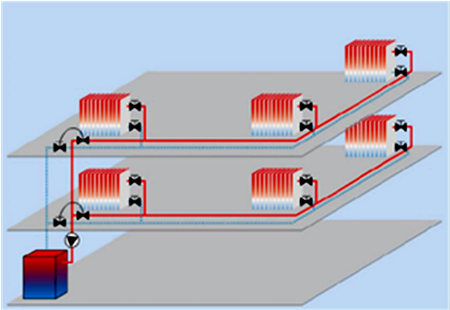

S hydronickým vyvážením

• úspora energie
• optimální prostorová teplota
• vysoká účinnost systému (optimalizovaná účinnost kotle)
• bez hlučnosti způsobované průtokem
• dobré regulační vlastnosti systému

Q-Tech

„Q-Tech“ reguluje automaticky průtok a umožňuje velmi snadné přizpůsobení průtoku u příslušných spotřebičů (např. radiátorů) při vytápění a chlazení.
Potřebný průtok pro další spotřebič bude vybrán a použit podle výpočtu topného výkonu.
U armatur s „Q-Tech“ je možné potřebný průtok nastavit přímo nebo automaticky omezit na vybrané hodnotě. Armatury s „Q-Tech“ výrazně usnadňují hydraulické vyvážení.

Ventily s „Q-Tech“ pro automatické hydraulické vyvážení

Ventily AQ

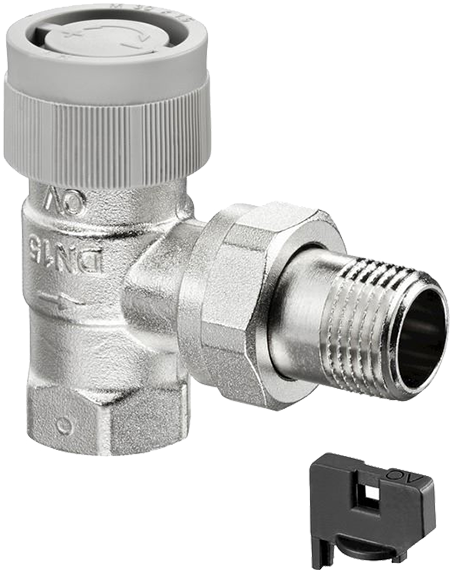

OVENTROP-Termostatický ventil „AQ“ (Rohový, přímý, axiální, úhlový)

Používá se pro dvoutrubkové vytápění a chlazení s nuceným oběhem. S tlakově nezávislou jednotkou s jemným přednastavením. Požadovaná hodnota se nastavuje pomocí přednastavení otočením ručního kolečka. Plynulé přednastavení lze načíst a přímo přednastavit zvenku.
U ventilů s "Q-Tech" se průtok nastavuje přímo. Ten je zachován i při proměnlivém diferenčním tlaku.

U všech standardních Oventrop ventilů vyrobených od roku 1999 lze ventilové vložky vyměňovat (M30 x 1,5).

Všechny ventily „AQ“ mají světle šedé ochranné víčko.
Připojení termostatické hlavice: M30 x 1,5
Materiál: mosaz
Horní plochy: niklované

Rozsah regulace: 10.0–170.0 l/h
max. provozní tlak: 10 bar
min. provozní teplota: 2 °C
max. provozní teplota: 110 °C

Rozměr výrobku

Délka	Šířka	Výška	Hmotnost
63 mm	68 mm	33,5 mm	0,21 kg

Ventily RFQ

Zkrácené provedení termostatického ventilu "AQ"

Používá se pro dvoutrubkové vytápění a chlazení s nuceným oběhem. S tlakově nezávislou jednotkou s jemným přednastavením. Požadovaná hodnota se nastavuje pomocí přednastavení otočením ručního kolečka. Plynulé přednastavení lze načíst a přímo přednastavit zvenku. U ventilů s "Q-Tech" se průtok nastavuje přímo. Ten je zachován i při proměnlivém diferenčním tlaku.

U všech standardních Oventrop ventilů vyrobených od roku 1999 lze ventilové vložky vyměňovat (M30 x 1,5).

Všechny termostatické ventily „RFQ“ mají světle šedé ochranné víčko.
Připojení termostatické hlavice: M30 x 1,5
Materiál: mosaz
Horní plochy: niklované

Rozsah regulace: 10.0–170.0 l/h
max. provozní tlak: 10 bar
min. provozní teplota: 2 °C
max. provozní teplota: 110 °C

Rozměr výrobku

Délka	Šířka	Výška	Hmotnost
65 mm	33 mm	63 mm	0,21 kg
