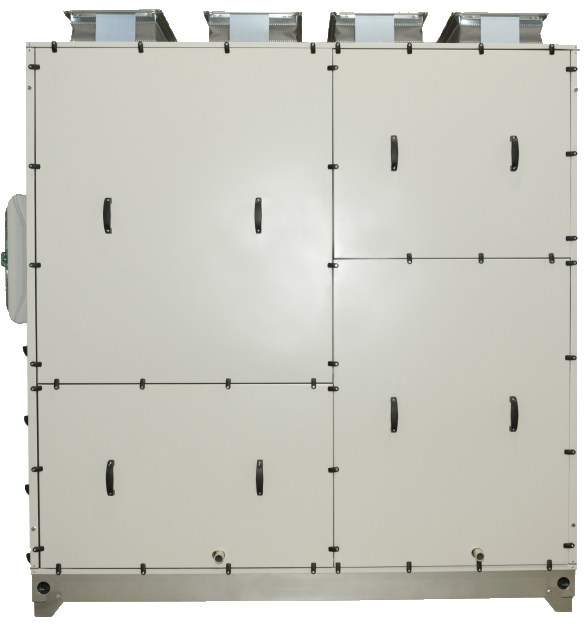

Klimatizační jednotky H-Uni

Firma: C.I.C. JAN HŘEBEC s.r.o.

Klimatizační jednotky řady H-Uni jsou jako kompaktní celek pro zajištění komplexní úpravy vzduchu v jednom celku vhodné pro odvlhčování v prostorách bazénů a pro energeticky šetrné instalace, kdy je využit deskový výměník s vysokou účinností a tepelné čerpadlo.

Image 1

  • integrované odvlhčování, chlazení, ohřev
  • tepelné čerpadlo s reverzibilním chodem
  • vysoká účinnost rekuperace
  • integrovaný systém MaR
  • jednoduchá instalace „Plug & Play“

Užití a pracovní podmínky

Klimatizační jednotky řady H-Uni jsou jako kompaktní celek pro zajištění komplexní úpravy vzduchu v jednom celku vhodné pro odvlhčování v prostorách bazénů a pro energeticky šetrné instalace, kdy je využit deskový výměník s vysokou účinností a tepelné čerpadlo.

Dále je vhodné použití tam, kde je potřeba klimatizovat prostor, avšak kondenzační jednotku není možno umístit ven, případně na všechny ostatní aplikace, kdy je důležitá jednoduchá montáž a rychlé uvedení do provozu.

Jednotky jsou vyráběny v provedení pro vnitřní prostředí.

Konstrukce

Jednotky H-Uni jsou vyrobeny z bezrámových sendvičových panelů.

Plášť panelu je tvořen dvěma ocelovými pozinkovanými plechy o tloušťce 0,8 mm, spojenými po obvodě jednostrannými nýty. Vnější plášť jednotky je lakovaný v odstínu RAL9002 – slonová kost.

Uvnitř panelu je izolační výplň z minerální vlny s objemovou hmotností 50 kg/m³, stupeň hořlavosti A1. Tloušťka panelu je 50 mm.

Pevnost komory zajišťují speciální spoje registrované u Úřadu průmyslového vlastnictví v databázi průmyslových vzorů.

Popis provedení

Klimatizační jednotky jsou vyráběny v jednom celku. Jednotky jsou určeny pro montáž na podlahu, dodávají se spolu se základovým rámem. Sací a výtlačné otvory jednotky jsou umístěny na horní straně komory a jsou vybaveny pružnými nástavci, které jsou ukončeny lištovými přírubami pro připojení na potrubní rozvod.

Vývody výměníků, servisní otvory a armatury jsou umístěny na přední a jedné boční straně jednotky.

Přístup k ventilátorům, filtrům a frekvenčním měni čům je zajištěn odnímatelnými panely.

Před jednotkou je třeba zachovat volný obslužný prostor o velikosti 1,15-ti násobku hloubky jednotky. Před elektrickým rozvaděčem, umístěným na boku jednotky, je třeba zachovat volný prostor 800 mm.

Systém měření a regulace H-Control

Jednotky jsou vybaveny autonomním systémem řízení MaR H-Control. Tento systém lze jednoduše ovládat pomocí PC a webového prohlížeče. Dále lze jednotku ovládat pokojovým ovladačem s LCD displejem nebo nadřazeným systémem.
Řídicí a akční prvky jsou při výrobě kompletně osazeny, zapojeny a odzkoušeny. Systém tak umožňuje:

  • plynulé řízení chodu ventilátorů
  • řízení a ochranu vodního ohřívače
  • řízení a ochranu výměníků ZZT
  • řízení klapek
  • signalizaci zanesení vzduchových filtrů
  • řízení kompresoru tepelného čerpadla včetně reverzního chodu

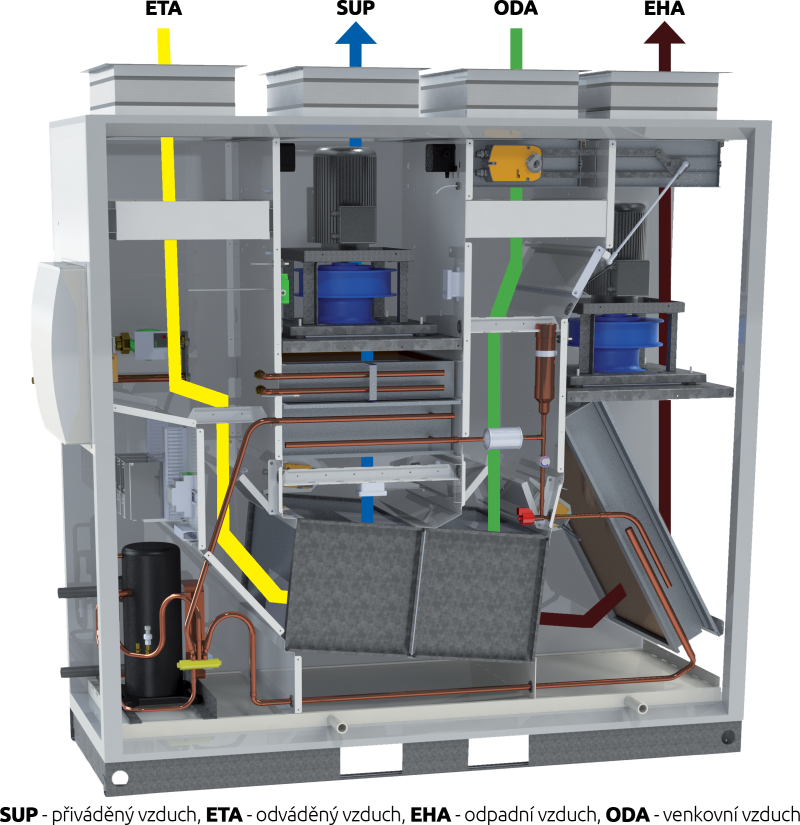

Schéma jednotky H-Uni

Image 0

Více informací naleznete zde.
