Vysazování vodovodních domovních přípojek pomocí elektrotvarovek z PE

30.01.2019 Firma: Aliaxis Česká republika s.r.o.

Vodovodní domovní přípojka slouží k přivedení pitné vody z hlavního řadu do koncového objektu k vodoměru či vnitřnímu uzávěru. Díky svým vlastnostem, jako jsou snadná pokládka, dlouhodobá životnost, odolnost mechanickému i dynamickému zatížení, bezpečnost a hlavně díky svařování i stoprocentní bezúnikovost, je celosvětově nejčastěji používaným materiálem pro výstavbu domovních přípojek polyetylen.

Domovní přípojka se obecně sestavuje z navrtávacího navařovacího T-kusu či ventilu, elektrotvarovek pro spojování PE potrubí (spojky, kolena, redukce), PE trubky nejčastěji v návinu a čím dál častěji v materiálu PE 100-RC a přechodové závitové tvarovky. Vodovodní přípojku zřizuje na své náklady budoucí odběratel. Zemní a stavební práce může realizovat svépomocí, samotné připojení pak odborná firma. Napojení na veřejný vodovod je odbornou prací, a proto jej může provádět pouze provozovatel (vodárenská společnost), stejně jako montáž vodoměru. Na realizaci vodovodní přípojky se vztahuje zákon č. 274/2001 Sb., o vodovodech a kanalizacích, zákon č. 183/2006 Sb., stavební zákon a vyhláška č. 252/2004 Sb. k akt. znění zákona č. 258/2000 Sb., o ochraně veřejného zdraví, a dále ČSN 75 5411 Vodovodní přípojky a ČSN 75 5401 Navrhování vodovodního potrubí.

Základní technické požadavky na domovní přípojky

Přípojka by měla být co nejkratší, pokud možno kolmo na řad a připojovaný objekt, v celé své délce jednotného průměru a materiálu.
V případě vodovodní přípojky má být sklon min. 3 % k místu napojení na hlavní potrubí a přípojku je třeba kvůli možnému promrzání uložit do nezámrzné hloubky min. 1,2 m (hlinité zeminy) či 1,5 m (štěrkové a skalnaté zeminy) pod zem.
Přípojky z PE se napojují na hlavní řad navrtávacím odbočkovým ventilem DAV. Tento typ sedlových elektrotvarovek umožňuje navrtávání hlavního řadu za tlaku bez nutnosti uzavření hlavního řadu.
Přípojka od uzavíracího ventilu až po hlavní uzávěr před měrnou jednotkou by měla být provedena z jednoho celistvého kusu trubního materiálu. V odůvodněných případech je možné provést spojení/svaření elektrotvarovkami (nerozebiratelný spoj), aby nebylo možno s přípojkou před vodoměrem či plynoměrem manipulovat nebo nebylo sníženo krytí při přechodu do svislé části.
Vodovodní přípojka je ukončená hlavním uzávěrem vody (včetně vodoměrné sestavy).

Zřizování staveb, teras, schodů, skladování materiálu, vysazování stromů nad přípojkou je nepřípustné.
Vzdálenost k ostatním zařízením v terénu se stanoví s ohledem na provozní tlak a průměr potrubí. Vzdálenosti souběhu nebo křížení s inženýrskými sítěmi „tzv. ochranná pásma“ stanovuje norma ČSN 73 6005.
Pro každou připojenou nemovitost se zásadně zřizuje samostatná domovní přípojka.
Odběratel je povinen dodržet podmínky umístění, způsoby napojení a trasu odsouhlasenou provozovatelem distribuční soustavy a dále umožnit bezpečný přístup a kontrolu měřícího zařízení.
Podsyp a obsyp neopláštěného potrubí musí být proveden jemnozrnným pískem s frakcí ne větší než 16 mm.
Při křížení domovní přípojky s vozovkou, železniční tratí či vodním tokem je požadováno použití chrániček nebo ochranných trubek. Potrubí musí být v chráničce vystředěné a utěsněné proti vnikání nečistot.
Při křížení vodovodní přípojky s kanalizačním potrubím má být vodovodní přípojka uložena nad tímto potrubím.
Prostupy potrubí domovní přípojky stěnami objektů (budovy, šachty) je nutné provést tak, aby bylo zabráněno mechanickému poškození a aby byly vodotěsně zajištěny.
Přesné požadavky na domovní přípojky definuje vlastník či provozovatel distribuční sítě.

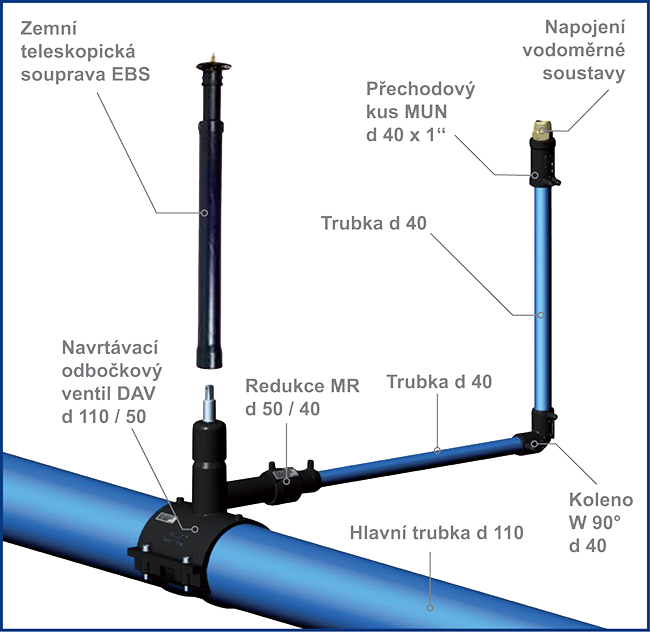

Schéma vodovodní domovní přípojky s použitím navrtávacího odbočkového ventilu DAV

Domovní přípojka je vysazena z hlavního řadu pomocí navrtávacího odbočkového ventilu DAV. Tento ventil je ovládaný zemní soupravou EBS, která může být buď pevná nebo teleskopická a ústí ovládacím čtyřhranem v litinovém poklopu, odkud je možné domovní přípojku pohodlně otevírat či uzavírat. Potrubí domovní přípojky je v celé své délce svařované pomocí elektrotvarovek FRIALEN^® a je ukončené závitovou přechodovou elektrotvarovkou s vnějším závitem pro napojení na kulový uzávěr vody uvnitř objektu či ve vodoměrné šachtě před vodoměrnou sestavou.

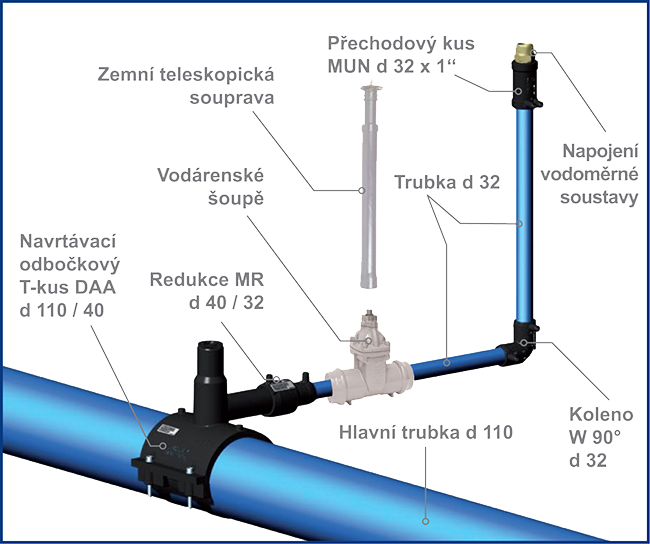

Schéma vodovodní domovní přípojky v případě, že investor či provozovatel vodovodní distribuční sítě požaduje uzavírací armaturu mimo hlavní řad 1

Domovní přípojka je vysazena z hlavního řadu pomocí navrtávacího odbočkového T-kusu DAA. Domovní přípojka je ovládána pomocí vyvařovacího litinového šoupátka s PE konci, které je pomocí elektrospojek FRIALEN^® svařené s potrubím domovní přípojky či šoupátka s koncovkami pro bezzávitové připojení PE potrubí. Šoupě je ovládané zemní soupravou. Domovní přípojka je opět svařovaná pomocí elektrotvarovek FRIALEN^® a zakončená závitovou přechodovou elektrotvarovkou.

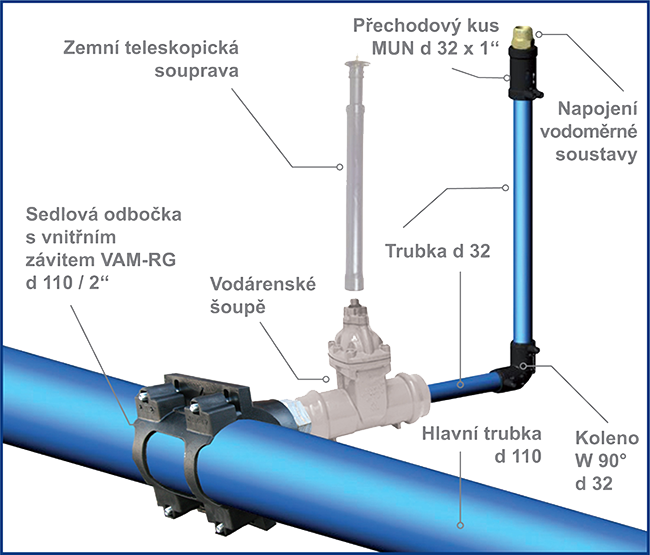

Schéma vodovodní domovní přípojky v případě, že investor či provozovatel vodovodní distribuční sítě požaduje uzavírací armaturu mimo hlavní řad 2

Domovní přípojka je vysazena z hlavního řadu pomocí sedlové odbočky s vnitřním závitem VAM-RG. Domovní přípojka je ovládána pomocí vodovodního šoupátka s vnějším závitem 2“, který je přímo zašroubovaný do sedlové odbočky VAM-RG. Navrtání hlavního řadu bez tlaku či za tlaku probíhá pomocí navrtávacího zařízení přes připojené šoupátko. Šoupě je ovládané zemní soupravou. Domovní přípojka je opět svařovaná pomocí elektrotvarovek FRIALEN^® a zakončená závitovou přechodovou elektrotvarovkou.

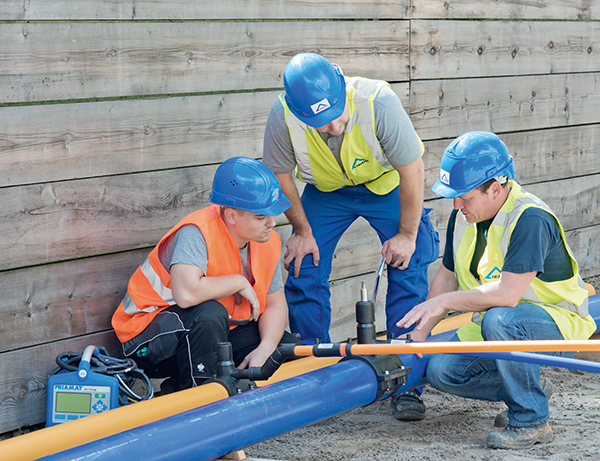

Elektrotvarovky FRIALEN® v domovních přípojkách

Elektrotvarovky Frialen perfektně splňují koncepci bezpečnosti a snadné manipulace. Při vysazování domovních přípojek se uplatňují například přechodové tvarovky Frialen^®, které se vyrábí s vnějším i vnitřním závitem, ale také jako přechod na ocelové potrubí pro svařování obloukovým svarem. K dispozici jsou přechody na ocel a měď (pro plyn), dále z nerezové oceli, mosazi a bronzu (pro vodu). Za pomocí univerzálních přechodových kusů UAN a UAM lze vytvořit závitovou přechodku z jakékoliv jiné elektrotvarovky Frialen^®.

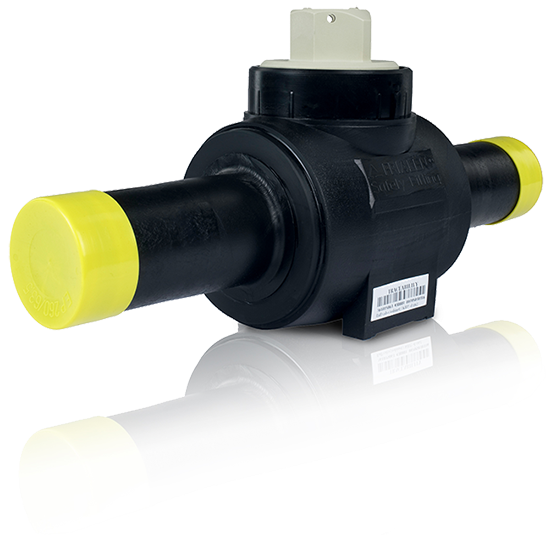

Navrtávací odbočkové ventily slouží k vysazení odbočky z hlavního řadu a zajišťují spolehlivé uzavírání domovních přípojek. Integrovaný vrták umožňuje navrtání hlavního řadu pod provozním tlakem bez úniku média (voda, plyn). Armatura je bezúdržbová a tvoří s potrubím svařený homogenní systém bez mechanických spojů.

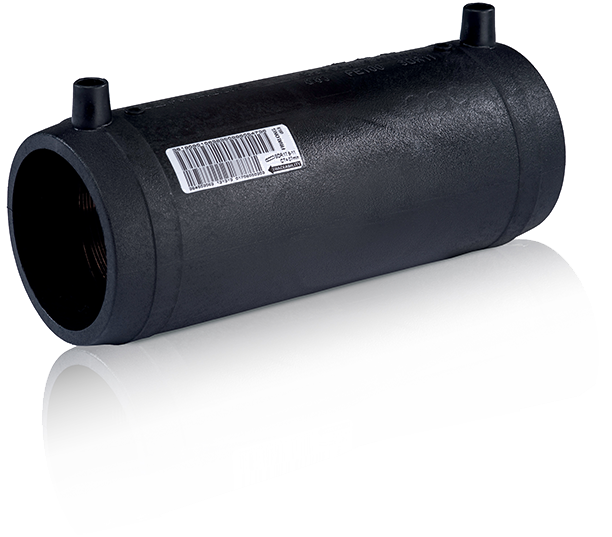

V případě vinutých trubek je téměř nemožné odstranit nežádoucí pnutí uvnitř elektrotvarovky. Řešením je speciálně vyvinutá prodloužená spojka FRIALONG, která je o více než 80 % delší než standardní elektrospojka MB. Velmi dlouhá studená zóna uprostřed tvarovky a také na krajích tvarovky napomáhá k minimalizaci pnutí ve svařovací zóně.
