Stropní systémy chlazení a vytápění

otopné soustavy

Stropní vytápění a chlazení využívá princip velkoplošného sálání, kdy je energie předávána prostřednictvím rozsáhlé aktivní plochy konstrukce. Na rozdíl od konvekčních systémů ovlivňují sálavé systémy především výslednou teplotu prostoru. Právě ta má z pohledu uživatele zásadní vliv na subjektivní vnímání tepelné pohody.

BKT systém

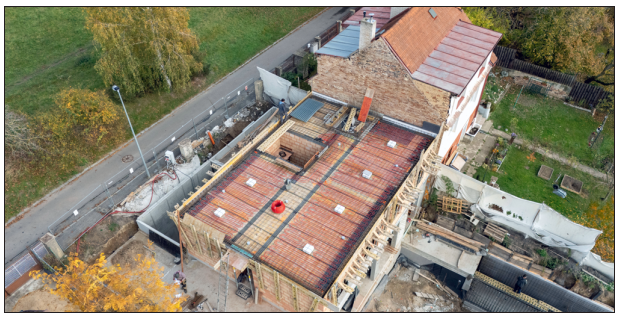

V praxi existuje několik konstrukčních řešení, která se liší způsobem integrace potrubí, tepelnou setrvačností i provozními parametry. Jednou z variant je temperování betonového jádra (BKT – Betonkerntemperierung), při níž je potrubí RAUTHERM integrováno přímo do železobetonového stropu. Potrubím proudí dle potřeby chladicí nebo teplonosná látka. Ta předává teplo nebo chlad nejprve do betonu a ten pak následně do místnosti. Beton tedy plní nosnou funkci a současně se stává aktivním akumulačním prvkem. Díky vysoké tepelné kapacitě betonové konstrukce dokáže systém akumulovat značné množství energie a stabilizovat vnitřní prostředí. Systém vykazuje vyšší tepelnou setrvačnost a reaguje pomaleji na změny provozu, což však může být výhodou zejména u budov s dlouhodobě stabilním režimem – administrativních objektů, škol, bytových domů nebo rezidenčních staveb s kontinuálním provozem.

Rychlejší reakce

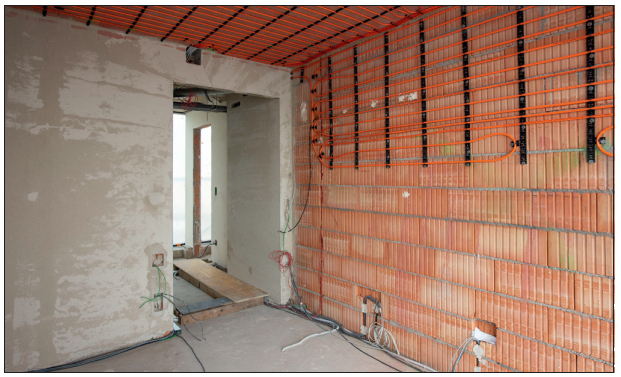

Vedle systémů BKT se uplatňují i řešení s nižší akumu-lací a rychlejší reakcí. Patří mezi ně suché systémy in-tegrované do sádrokartonových podhledů nebo konstrukce, u které je potrubí kotveno pod nosný strop a následně překryto vrstvou sádrové omítky. Tyto systémy mají nižší hmotnost, kratší reakční dobu a umožňují pružnější regulaci vnitřního prostředí. Určitou výhodou je rovněž využití při rekonstrukcích nebo tam, kde konstrukce neumožňuje zásah do nosného stropu.

Z hlediska návrhu je důležité zohlednit odlišné výko-nové parametry jednotlivých systémů. U stropního vyápění se běžné výkony pohybují přibližně v rozmezí 40–50 W·m^–2 v závislosti na skladbě konstrukce, teplotním spádu a aktivní ploše. Při chlazení se návrhové hodnoty zpravidla pohybují mezi 50–60 W·m^–2. Reálné parametry ovlivňuje zejména povrchová teplota konstrukce, hustota uložení potrubí a požadovaný tepelný komfort. Zásadním tématem návrhu chladicích systémů je kontrola kondenzace vodních par. Povrchová teplota aktivní konstrukce nesmí klesnout pod teplotu rosného bodu v interiéru. Součástí systémů proto bývá regulace sledující relativní vlhkost a automatická ochrana proti kondenzaci.

Nízkoteplotní provoz

Výhodou stropních systémů je jejich nízkoteplotní provoz. V režimu vytápění se běžně pracuje s přívodní teplotou kolem 28–35 °C, při chlazení přibližně 16–18 °C. Kombinace nízkoteplotního provozu a možnosti využití jednoho systému pro vytápění i chlazení je jedním z důvodů, proč se velkoplošné sálavé systémy uplatňují v moderních budovách navrhovaných s důrazem na energetickou účinnost v souladu s požadavky současné stavební praxe nebo s ohledem na energetické a provozní požadavky budovy nebo s ohledem na požadavky na energetickou náročnost budov. Nižší provozní teploty znamenají efektivnější využití tepelných čerpadel, vyšší podíl energie z obnovitelných zdrojů a nižší provozní emise budovy. Současně jde o technologii, která dobře odpovídá současnému trendu dekarbonizace budov a požadavkům na snižování jejich energetické náročnosti v průběhu celého životního cyklu.

Potrubí jako klíčová součást návrhu

Vedle konstrukčního řešení je zásadní také volba materiálu potrubí. To významně ovlivňuje životnost systému, spolehlivost provozu i možnosti montáže. U systémů REHAU se využívá potrubí RAUTHERM, určené pro velkoplošné sálavé vytápění a chlazení. Potrubí se vyznačuje vysokou mechanickou odolností, vysokou rozměrovou a tvarovou stálostí a dlouhodobou životností i při
opakovaném tepelném namáhání. Materiál současně vykazuje vysokou odolnost vůči vzniku trhlin při dlouhodobém provozním zatížení. Z hlediska návrhu jsou podstatné také malé poloměry ohybu a dobrá flexibilita potrubí, které umožňují snadnější pokládku v různých konstrukčních skladbách – od systémů aktivace betonového jádra (BKT), přes podomítkové instalace až po suché systémy integrované do sádrokartonových podhledů.
