Akustická optimalizace vnitřní kanalizace v bytových domech
Vnitřní kanalizace představuje v bytových domech významný zdroj nežádoucího hluku. Ten se šíří dvěma základními mechanismy – jako hluk šířený vzduchem (aerodynamický hluk proudění) a jako konstrukční hluk přenášený vibracemi do stavebních konstrukcí. Z hlediska návrhu je proto nutné řešit jak samotný materiál potrubí, tak způsob jeho kotvení a vedení v objektu.
Při proudění odpadní vody dochází jednak k turbulentnímu proudění zejména při vyšších průtocích, ale také nárazům vody na stěny potrubí. V tzv. kritických místech, kde dochází ke změnám směru, je nárůst hluku z pochopitelných důvodů daleko vyšší. Vzniklé vibrace se přenášejí jednak do okolního vzduchu, ale také do konstrukce budovy prostřednictvím upevňovacích prvků. Akusticky problematické prostory jsou instalační jádra a svislé stoupačky vedené v blízkosti obytných místností. K vyřešení problému lze přistoupit různými způsoby, ale v zásadě nejjednodušší a velmi účinné je pokud se v systému odpadního potrubí použije RAUPIANO PLUS.

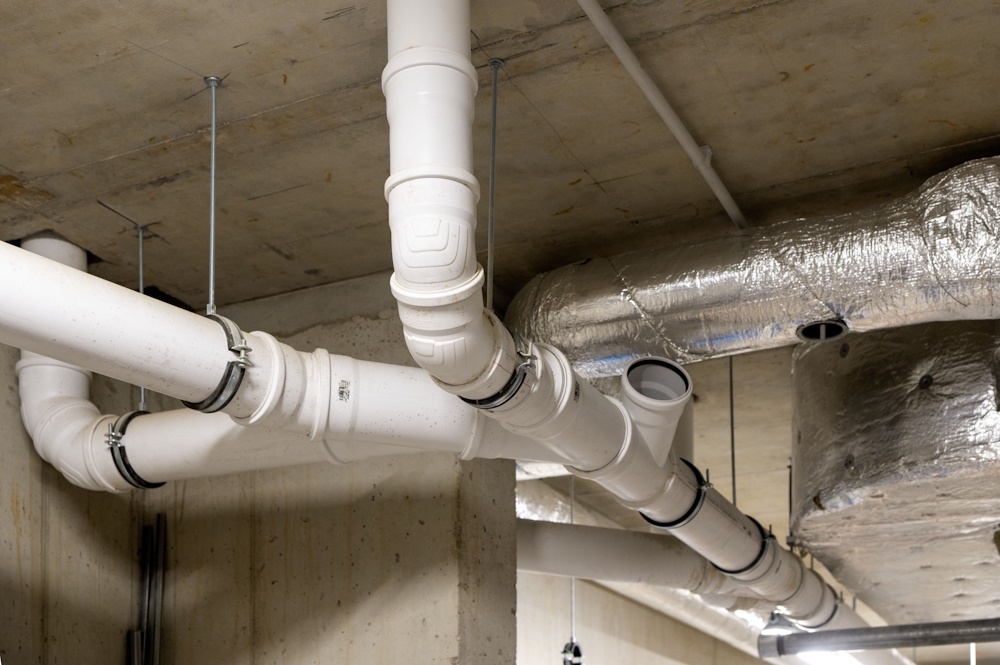

RAUPIANO PLUS a RAUCLAMP FIX
Jak již bylo uvedeno, hluk se v kanalizačním systému šíří dvěma způsoby – vzduchem a konstrukcí budovy. Z tohoto důvodu byl vývoj systému odpadního potrubí RAUPIANO PLUS zaměřen na eliminaci obou složek hluku. Základem systému je patentově chráněná třívrstvá konstrukce potrubní stěny. Vnitřní vrstva je tvořena hladkým a vysoce otěruvzdorným polypropylenem, který zajišťuje optimální hydraulické vlastnosti a minimalizuje usazování nečistot. Na ni navazuje střední vrstva s minerálním plnivem, jejíž zvýšená hmotnost a materiálové složení významně přispívají k útlumu hluku vznikajícího prouděním vody. Vnější vrstvu tvoří nárazuvzdorný polypropylen, který zajišťuje mechanickou ochranu potrubí.

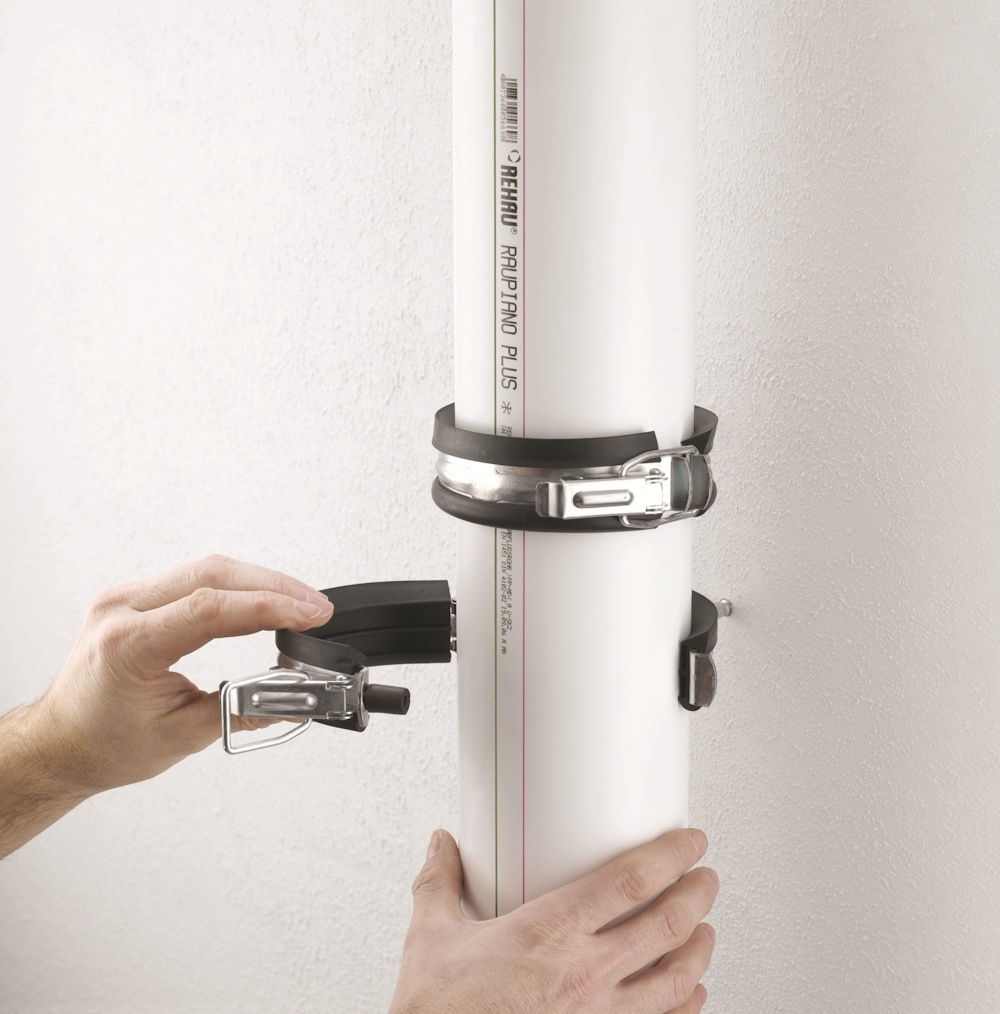

Samotný materiál potrubí by však k dosažení požadovaných akustických parametrů nestačil. Důležitým faktorem je také způsob upevnění potrubí ve stoupačkách bytových domů. Výrobce REHAU proto vyvinul systém upevnění RAUCLAMP. Jedná se o speciální dvojitou zvukově izolační objímku, jejíž konstrukce a pružné prvky omezují přenos vibrací do stavebních konstrukcí. Například dvojitá objímka RAUCLAMP NC vykazuje při průtoku 4 l/s hladinu hluku přibližně 13 dB(A), zatímco při použití jednoduché objímky RAUCLAMP FIX může hladina dosahovat přibližně 21 dB(A). Součástí systému RAUPIANO PLUS jsou rovněž optimalizované tvarovky, které svou konstrukcí a materiálovým složením přispívají k dalšímu snížení hluku zejména v místech změny směru proudění. Potrubí je odolné vůči chemicky agresivním odpadním vodám a krátkodobě snáší teploty až do +95 °C. Spoje zajišťují těsnost až do vnitřního přetlaku 0,5 bar.
Laboratorní zkoušky
Schopnosti systému RAUPIANO PLUS tlumit hluk potvrdila zkouška v rámci standardního postupu dle normy EN 14366 v renomovaném Fraunhoferově institutu pro stavební techniku ve Stuttgartu. Jako měřítko byla na rozdíl od DIN 4109 (Hluková ochrana ve výškových budovách) použita současná a výrazně přísnější směrnice VDI 4100. RAUPIANO Plus splňuje tak nejvyšší stupeň ochrany proti hluku, stupeň III dle směrnice VDI 4100. Pro srovnání oproti běžným trubkám z plastu je útlum hluku dvojnásobný (snížení z 29 dB na 17 dB), v subjektivním vnímání hluku člověkem dokonce více než osminásobný. Pro zajímavost – čím větší je průtočné množství, tím je rozdíl větší.
Sortiment

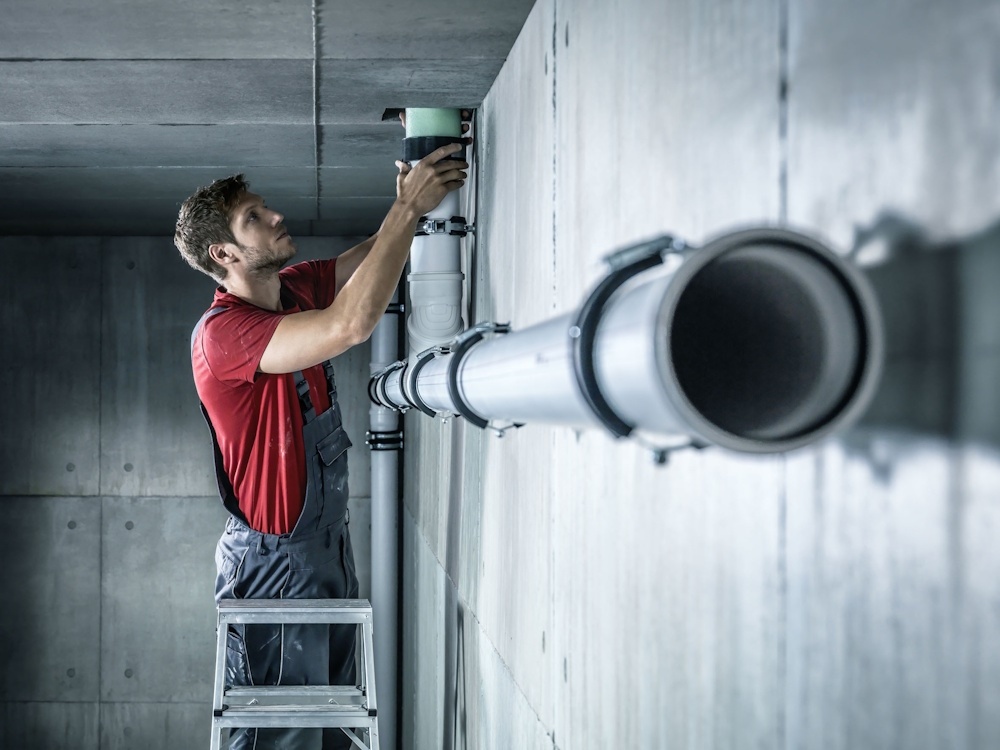

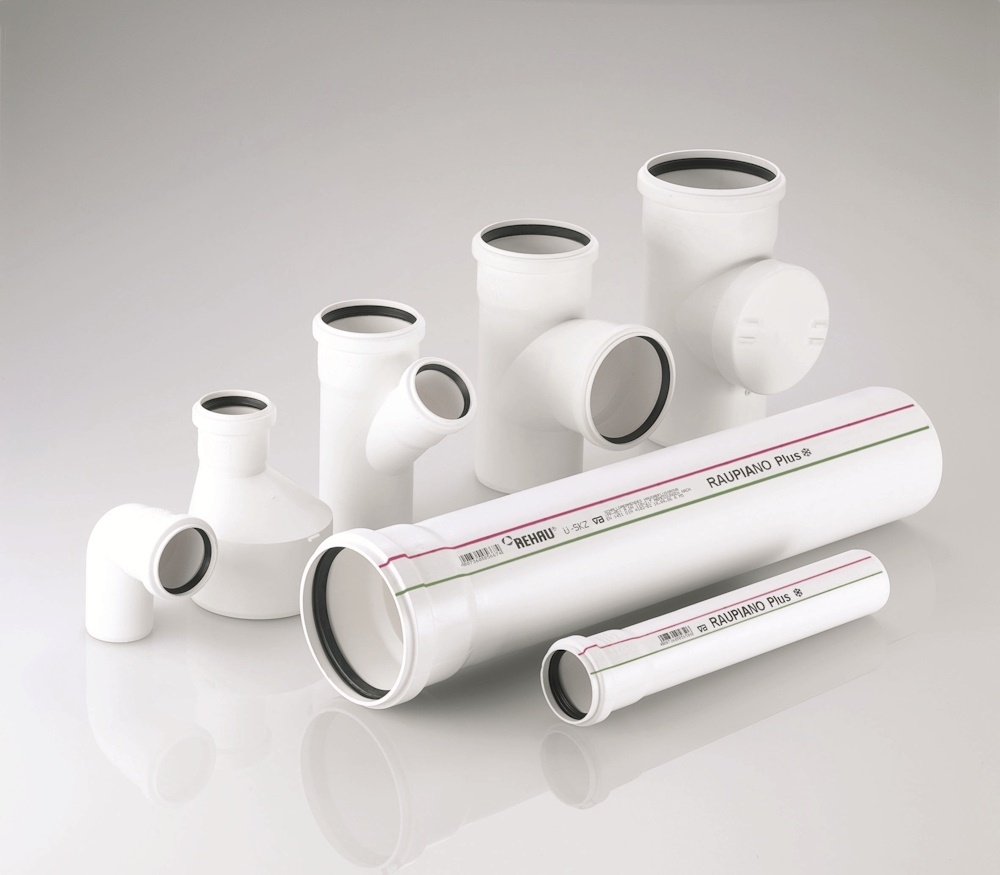

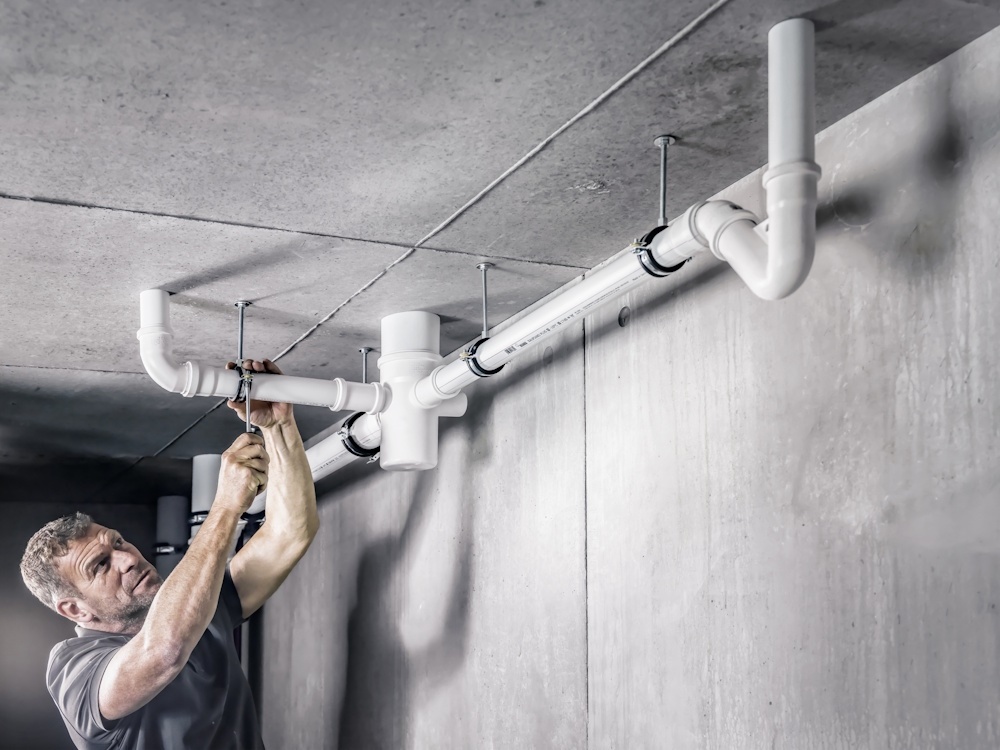

Celý systém RAUPIANO PLUS, včetně všech komponentů, byl konstruován tak, aby preferoval snadnou a rychlou instalaci. Přispělo k tomu například nové těsnění v objímkách a také nízká hmotnost potrubí. Zajímavé je, že montáž může probíhat i při teplotách do -10 °C. Sortiment zahrnuje komponenty od DIN 32 až po DIN 200. Na seznamu příslušenství nechybí protipožární manžeta DN 50 až DN 200, kterou lze flexibilně instalovat na stěnu, strop nebo ji lze zabetonovat do konstrukce stavby. V případě požáru (nad 160 °C) tato manžeta 18x zvětší svůj objem a tím uzavře prostup potrubí, čímže se zabrání šíření požáru do sousedních prostor.
