Rubrika pro projektanty a energetiky

Společnost NRG flex nabízí kompletní služby, které zahrnují úvodní případovou studii projektu, dimenzování distribučních sítí, vyhodnocení možností realizace s posouzením celkových investičních nákladů, stanovení ceny projektu a přípravu plánu pokládky s technickými detaily.

Případová studie – studie zahrnuje řešení a popis problematiky projektu s uvedením možných alternativ realizace, které lze vypracovat pro konkrétní podmínky řešeného projektu. Shrnutím co největšího množství informací můžeme poskytnout komplexní posouzení a navrhnout optimální projekt pro efektivní provoz tepelných rozvodů.

Dimenzování tepelných rozvodů – náš tým techniků vám může poskytnout konzultace k návrhu tepelných rozvodů nebo připravit hotový tabulkový výpočet pro konkrétní projekt. Snažíme se o to, aby odběratelé tepla byli spokojeni a aby obdrželi správný návrh.

Posuzování vhodnosti soustav pro daný projekt – cílem je zajistit optimální podmínky pro přenos teplonosné látky ke spokojenosti investora, provozovatele i samotných odběratelů tepla. Na základě tabulkového vyhodnocení tepelných ztrát a z nich vyplývajících investičních nákladů dokážeme vybrat optimální návrh.

Cenová kalkulace projektu je samozřejmostí, v níž se snažíme vybrat nejvhodnější systém s ideálním poměrem cena/výkon. Nabízíme porovnání a výběr cen několika nabízených potrubních systémů, abychom mohli posoudit, který bude nejlépe vyhovovat strategii správce rozvodů nebo investora. V návaznosti na přípravu rozpočtů a jejich pohodlné zpracování se naše výrobky nacházejí také v cenových soustavách Cenkros, RTS a ÚRS. Při zadávání dotazu na přípravu výkazu výměr stačí pouze zadat informaci, v jakém systému budete rozpočty sestavovat.

Vypracování plánu pokládky rozvodu potrubí je další službou, kterou poskytujeme projektantům. Připravujeme výkazy materiálu pro výkresy, konstrukční a prováděcí plány pokládky spolu se zakreslenými detaily. Pro projektanty máme připraveny nákresy detailů jednotlivých komponent ve formě dwg souborů. Z těchto detailů také sami zpracováváme plány pokládky a rozkreslujeme montážní postupy.

Společnost NRG flex s. r. o. odpovídá na dotazy projektantů a energetiků. Sdílí odpovědi a zkušenosti, se kterými se při realizacích běžně setkává. Věříme, že vysvětlením pojmů, s nimiž se setkáváme v technické praxi, pomůže a zaujme ostatní projektanty a energetiky. V rámci dotazů jsme se zaměřili na konkrétní otázky týkající se způsobů instalace a jejich specifik.
Jsme tu pro vás – v případě zájmu nás neváhejte kontaktovat a napište nám prostřednictvím kontaktního formuláře nebo zašlete otázky, které vás zajímají, přímo na adresu dotazy@nrgflex.cz

Jak se spojují plastové předizolované trubky?
Plastové předizolované trubky vynikají nejen v tom, že ve srovnání s ocelovými trubkami není třeba provádět tolik spojů, ale také v rychlosti instalace spoje lisováním. Postup lisování u standardních trubek PE-Xa spočívá v tom, že se na samotnou médiovou trubku nasune objímka, poté se trubka roztáhne – natáhne, nasadí se spojka (nebo jiná tvarovka, např. přechod na vnější závit, koleno, T-kus apod.) a objímka se přesune přes tvarovku pomocí lisovacího zařízení, aby se vytvořil těsný spoj mezi trubkou a tvarovkou na jednom konci trubky, a poté se to opakuje na druhém konci trubky.
U předizolovaných plastových potrubních systémů NRG FibreFlex a NRG FibreFlex Pro s inovativní termoplasticky vyztuženou médiovou trubkou se používá nová generace lisování. Při tomto způsobu lisování není nutné trubku rozšiřovat, takže spojování je ještě o 25 % rychlejší. Těsnost lisovaného spoje je zajištěna spojením tvarovky, trubky pro médium, polymerové vsuvky a objímky v jedné operaci. Tím také odpadá nutnost měnit nástavec na nástroji z expandéru na lisovací čelisti.

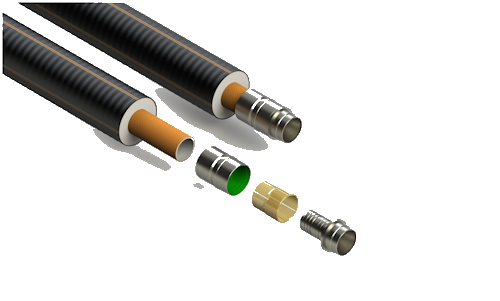

Na obr. 1 vidíme části, které tvoří koncový spoj – lisovací tvarovku, skládající se z tvarovky, polymerové vsuvky a násuvné objímky. Tento spoj je těsný a instaluje se za studena, v jedné operaci.

Jaký je rozdíl mezi svěrným a lisovaným přechodem (spojem)?

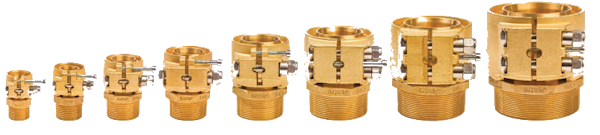

U svěrných přechodů (spojů) není zapotřebí žádné speciální nářadí a trubka se radiálně neroztahuje jako u běžného PE-Xa potrubí. Výhodou svěrného přechodu (spoje), zejména u spojení A–B, je jednoduchá montáž bez nutnosti použití speciálních lisovacích nástrojů. Svěrné tvarovky doporučujeme používat výhradně na koncích trubek jako spojovací prvek k vnitřnímu rozvodu (svěrné přechody pro vnější závity).

Jaké jsou možnosti realizace potrubí ve stávajících kanálech?

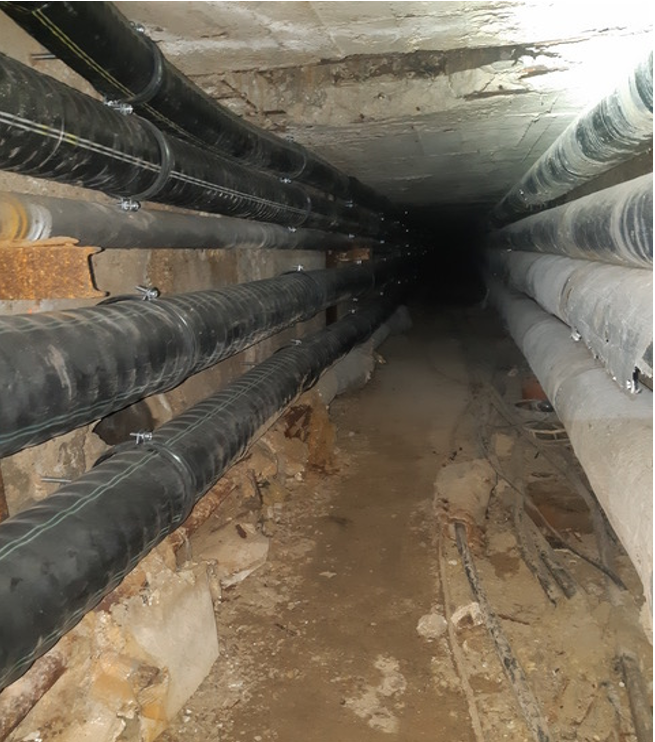

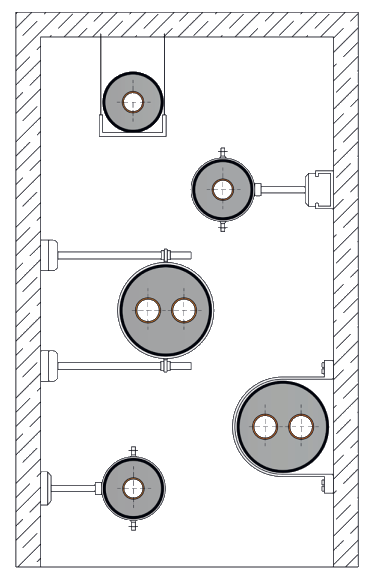

V místech, kde není možné nainstalovat tepelné rozvody v zemi, je možné umístit předizolované potrubí do stávajících betonových kanálů. Stávající betonové kanály se dělí na průchozí a neprůchozí. Při vtahování do stávajícího neprůchodného kanálu je třeba nejprve dbát na očištění dna od ostrých předmětů, zejména držáků a závěsů potrubí, aby nedošlo k poškození nového předizolovaného potrubí.

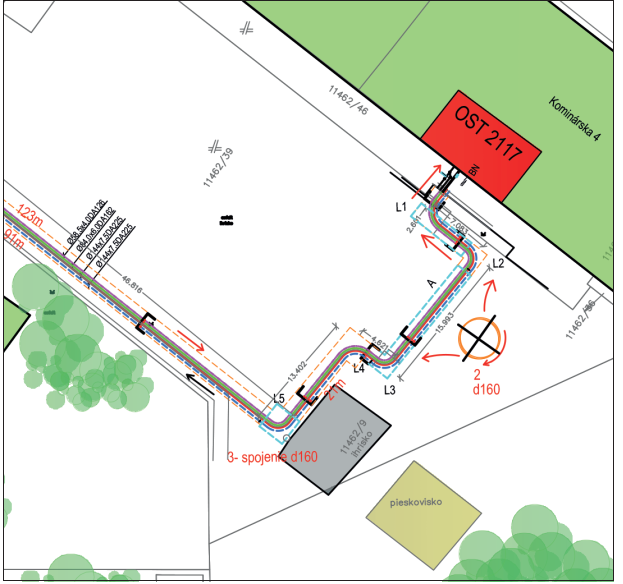

V projektu Bratislava Nové Mesto došlo k velmi zajímavé realizaci, předizolované plastové potrubí bylo vtahováno do existujících kanálů. Na trase bylo otevřeno pouze několik částí těchto kanálů. Ve vnitrobloku se nakonec pro instalační práce otevřelo pouze 40 m trasy. Tento projekt jsme brali jako výzvu a snažili jsme se přispět k co nejmenšímu narušení okolí obyvatel sídliště.

Doporučujeme použít tzv. "punčochu" – tj. ochrannou síť připevněnou na začátek předizolovaného potrubí, která jednoduše zajistí a ochrání potrubí během vtahování. Tímto způsobem se rozptýlí tažná síla a potrubí není namáháno tak, jako když se potrubí "tahá" za trubku pro teplonosnou látku. Jedná se o podobnou metodu, jaká se používá i při mikrotunelování a vtahování kabelů. Toto ochranné zařízení je k dispozici a lze si jej pronajmout. Jedná se o součást služeb, které poskytujeme pro stavební projekty. Poskytujeme zaškolení přímo na místě, kde můžeme navrhnout technické řešení, které zajistí, že potrubí bude nainstalováno v souladu s předpisy a přinese dlouhodobý užitek.

Jaké jsou požadavky na upevnění plastového potrubí při montáži na stěnu?

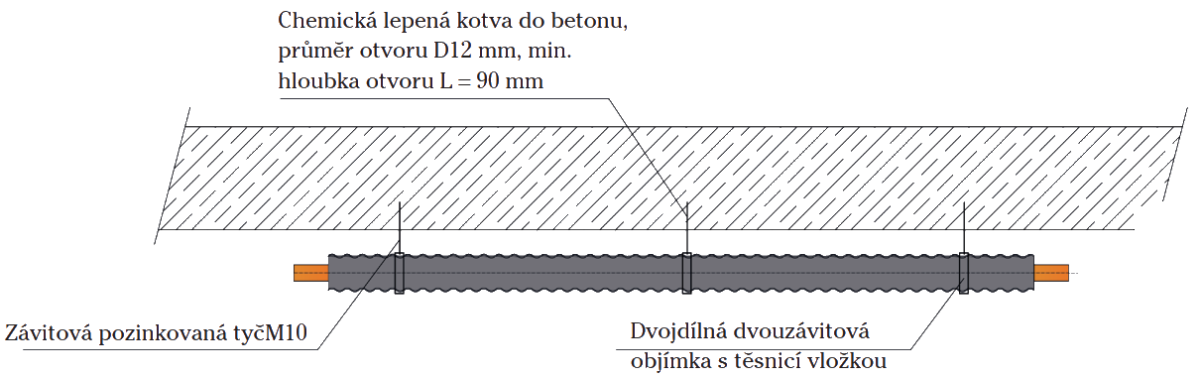

Doporučujeme zajistit upevnění po celé délce potrubí, které je umístěno na stěně nebo pod stropem. Pokud to není možné, měly by být trubky připevněny vhodnými objímkami s gumovou vložkou.

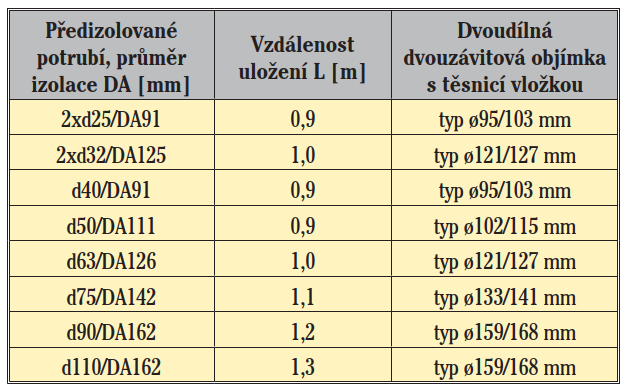

Je třeba dbát na to, aby upevňovací objímky byly dimenzovány na hmotnost potrubí i s obsahem teplonosné látky. Rozteč upevňovacích objímek musí být 1–3 m podle rozměru. Mezi výhody umístění předizolovaného potrubí v kanálech patří úspora místa, ochrana proti zaplavení, snadnější údržba a kontrola i nižší riziko mechanického poškození.

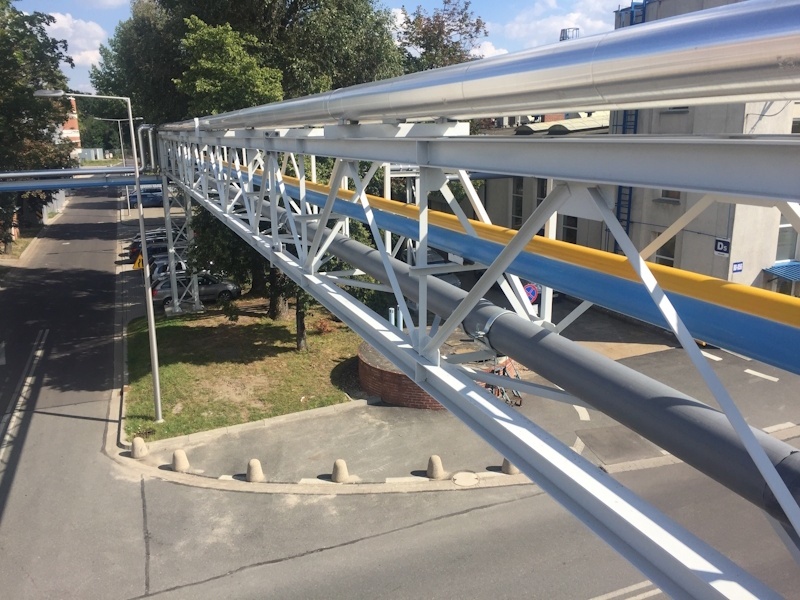

Lze provádět také instalace na potrubních mostech? Je plášť UV stabilní?
Ano, lze použít předizolované trubky, které mají v plášti příměsi stabilizující UV záření.
Rádi bychom upozornili na ocelové trubky NRG RADPOL UV PROTECT, které jsou vhodné pro venkovní instalace i pro potrubní mosty. Tento předizolovaný potrubní systém je odolný vůči UV záření, atmosférickým podmínkám a chemickým látkám.

Vnější plášť potrubí NRG RADPOL UV PROTECT lze vyrobit v černé, šedé a modré barvě. Potrubí UV PROTECT COLOR mají plášť ze speciálně upraveného HDPE, který je odolný vůči UV záření a také proti mechanickému poškození, působení chemických látek a změnám okolních teplot. Zabezpečují plnou těsnost po dobu nejméně 30 let provozu.
NRG RADPOL UV PROTECT je alternativou k běžně používaným SPIRO potrubím. Výhodou je vyšší těsnost vůči vodě a větší mechanická odolnost. Také jsou doizolování lépe přizpůsobena na těsné a vodotěsné spoje.
RADPOL vyrábí kompletní systém predizolovaných potrubí v plném rozsahu průměrů do DN 450/DA 630 mm.

V případě jakýchkoli dotazů nás neváhejte kontaktovat. Posoudíme konkrétní situaci a navrhneme optimální řešení. Na našem kanálu YouTube najdete zajímavé projekty, které jsme realizovali: www.youtube.com/@nrgflex9442
