Nový navrtávací ventil DAV s  upínacím mechanismem RedSnap

Letošní novinka pro vysazování domovních přípojek

Image 1Obr. 1 •

Představujeme novou generaci navrtávacího odbočkového ventilu DAV s upínacím mechanismem RedSnap. Jedná se o sedlovou elektrotvarovku, která slouží k vysazení uzavíratelné odbočky z PE potrubí, využívanou především pro domovní vodovodní přípojky.

Upnutí tvarovky na trubku pomocí imbusových šroubů bylo nahrazeno rychloupínací pákou RedSnap = rychlejší montáž, není třeba žádné nářadí. Po zacvaknutí červené páky RedSnap do horní polohy není nutné provádět žádnou další kontrolu upnutí, jako tomu bylo v případě dotahování spodního třmenu pomocí imbusových šroubů u předchozí generace dav.

Image 2Obr. 2 • Upínací mechanismus RedSnap umožňuje pevné a přesné upnutí na trubku – snadno a spolehlivě

Přepracovaná svařovací zóna nově s odkrytou topnou spirálou výrazně zkracuje čas svařování a chladnutí – zkrácení času instalace odbočky až do navrtání o 50 %!

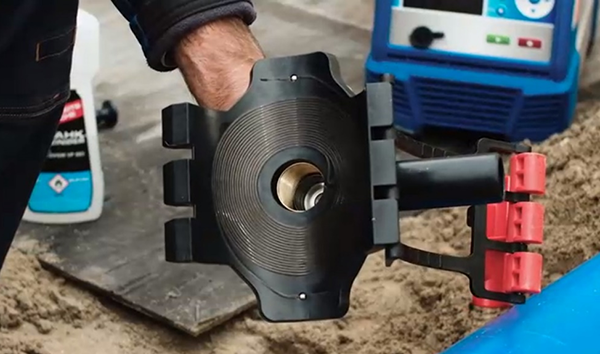

Image 3Obr. 3 • Odkrytá topná spirála k optimálnímu přenosu tepla

Současně ale u nového DAV zůstává kvalitní celokovový mechanismus s integrovaným vrtákem, spodním a horním kovovým dorazem a plným průtokem, vyzkoušený více než 30ti letou praxí.

Image 4Obr. 4 • Tělo tvarovky z materiálu PE 100, těsnění s minimálními kontaktními plochami

Nový DAV je možné použít pro vysazení odbočky z hlavního řadu pod plným provozním tlakem (z již stávajícího potrubí).

Image 5Obr. 5 • Uzavírání i otevírání ventilu (případně i navrtání potrubí) je možné provést pomocí zemní teleskopické soupravy EBS.

Nový odbočkový ventil DAV je již možné objednat v dimenzi d 110 mm s odbočkami o průměru d 32, 40, 50, 63 mm. Dimenze d 160, 180, 200, 225 mm budou postupně dostupné v průběhu letošního podzimu. Nová řada DAV plynule nahradí původní model ve všech dimenzích a po vyprodání skladových zásob již bude dodáván jen tento typ.

Montáž nového upínacího odbočkového ventilu DAV
