NASHIRA – nová řada větracích jednotek se zpětným ziskem tepla s možností zpětného zisku vlhkosti

větrání a rekuperace

Společnost ELEKTRODESIGN ventilátory spol. s r.o. přichází na trh s novou řadou větracích jednotek NASHIRA určených především pro větrání rezidenčních objektů či malých komerčních prostor. Tyto jednotky se vyznačují především vysokou mírou flexibility, povedeným designem, velmi výkonnými ventilátory a nízkou konstrukční výškou, což z nich dělá ideální zařízení pro instalaci do dutin podhledů.

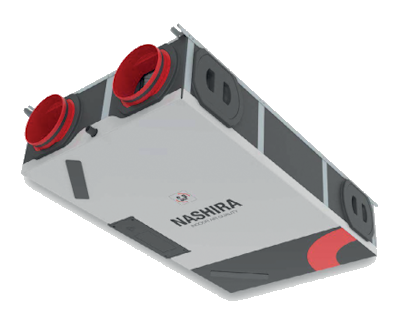

Obr. 1 • Větrací jednotka NASHIRA

Řada větracích jednotek NASHIRA nabízí 2 výkonnostní provedení s maximálním průtokem vzduchu 150 m³·h^–1 (NASHIRA 150) a 200 m³·h^–1 (NASHIRA 200). Zde je zapotřebí zpozornět, protože typicky se pracovní bod jednotky při maximálním vzduchovém průtoku udává při 100 Pa disponibilního tlaku ventilátorů dle nařízení komise EU č. 1253/2014, ale není tomu tak u jednotek NASHIRA. V případě výkonnostního provedení 200 je při maximálním vzduchovém průtoku disponibilní tlak 325 Pa a v případě provedení 150 dokonce až 345 Pa, což je patrné z výkonových charakteristik níže.

Větrací jednotky NASHIRA mají dále možnost volby mezi dodávkou s protiproudým deskovým výměníkem s účinností zpětného zisku tepla až 94 % nebo s protiproudým deskovým entalpickým výměníkem s účinností zpětného zisku tepla do 90 % a účinností zpětného zisku vlhkosti až 78 %. Ve druhém zmíněném případě jsou v nabídce 2 výkonnostní varianty stejně jako v případě jednotek bez zpětného zisku vlhkosti. Jsou jimi NASHIRA 150 E a NASHIRA 200 E, které mají zároveň stejné výkonové charakteristiky jako NASHIRA 150 a NASHIRA 200 viz obr. 2.

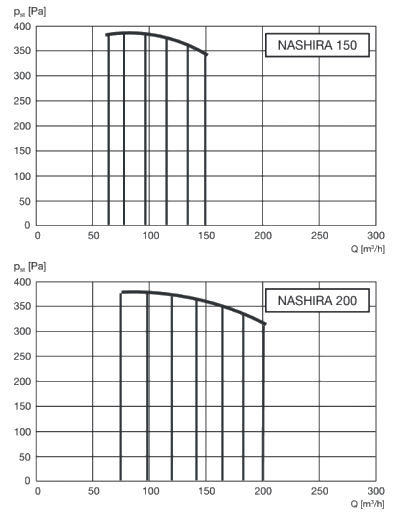

Obr. 2 • Výkonnostní (pV) charakteristiky větracích jednotek NASHIRA (E)

Výše byly popsány 4 různé varianty větracích jednotek NASHIRA (150, 200, 150 E a 200 E). Jejich společnou vlastností, kterou jistě ocení všichni projektanti VZT, montážní firmy či stavebníci, jsou unifikované konstrukční rozměry viditelné na obr. 3. V rámci konstrukční tloušťky je navíc zahrnuto i spádování, které se na stavbě nemusí dodatečně provádět, jak tomu je u většiny konkurenčních zařízení. Spád je vytvořen z výroby v těle jednotky, s čímž souvisí provedení instalace, které je možné pouze horizontálně. Jediné, v čem se liší verze 150 (E) od 200 (E), je průměr připojovacích hrdel, který měří 125 mm u menších velikostí a 160 mm u větších. Na stavbě montážní firmy jistě ocení nastavitelná hrdla jednotky, která je možné otočit o 90°, což je znázorněno na obr. 4. Motem při vývoji této jednotky byla jednoduchost a flexibilnost montáže, kterou podporuje i další z řad zajímavých vlastností jednotky – možnost nastavení pravého a levého provedení jednotky pomocí jednoduchého přepnutí DIP switche na ovladači.

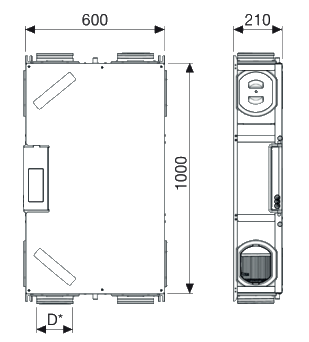

Obr. 3 • Konstrukční rozměry jednotek NASHIRA (E), D* je 125 či 160 mm

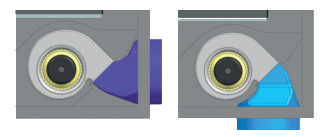

Obr. 4 • Nastavitelná hrdla o 90°

Co se týče provozu větracích jednotek řady NASHIRA, bylo přistoupeno k tradičnímu a osvědčenému způsobu, který funguje i u jiných řad větracích jednotek Soler&Palau. Větrání lze řešit následujícími způsoby doplněnými o možnost napojení jednotky na tzv. „boostovací tlačítka“:

• manuálně nastavováním intenzity větrání na ovladači jednotky,
• automaticky pomocí čidla relativní vlhkosti instalovaném na hrdle pro odvod znehodnoceného vzduchu z interiéru,
• automaticky pomocí externích čidel kvality vzduchu,
• vzdáleně pomocí mobilní/webové aplikace Connectair, kde lze řešit všechny výše zmíněné provozní režimy pohodlně na obrazovce chytrého telefonu.

Větrací jednotky řady NASHIRA (E) jsou kompaktní, designová zařízení s jednoduchým provozem, která zaručí zdravé vnitřní prostředí s vyváženým a ekonomickým provozem bez nutnosti instalace externích čidel kvality vzduchu. Při využívání automatického režimu se navíc jedná o větrání bez nutnosti zásahu uživatelů, což může být z dlouhodobého měřítka tím úplně největším benefitem.

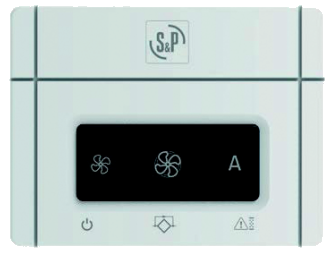

Obr. 5 • Nástěnný ovladač k jednotkám řady NASHIRA, ovladač je součástí dodávky
