GIACOMINI – rozdělovače s automatickou regulací průtoku – DB Series

08.03.2021 Firma: GIACOMINI CZECH, s.r.o. Časopis: 1/2021

Trendem dnešní doby je snižování nákladů vynaložených na spotřebu tepelné energie. Ve větších soustavách, jako jsou například bytové domy vytápěné nebo klimatizované sálavými systémy, je vhodná regulace, která se postará o optimální celkový výkon soustavy. Proto společnost GIACOMINI CZECH, s.r.o. uvádí na trh zcela nové typy rozdělovačů s automatickou regulací průtoku označované jako „DB  Series“ – dynamic balancing.

Image 1

Zmiňované rozdělovače jsou ve třech základních materiálových provedeních:

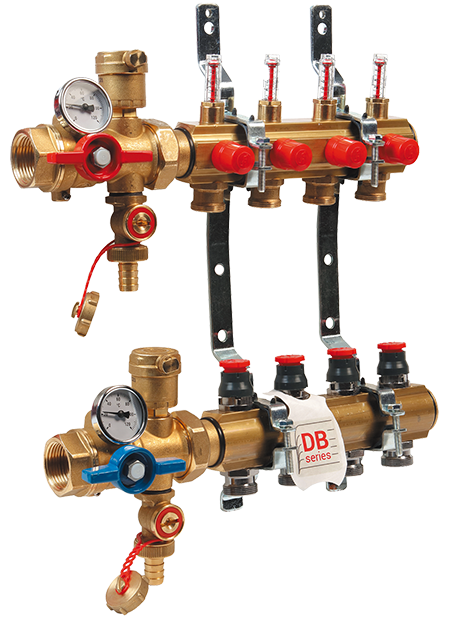

  • mosaz – R553FKDB, rozsah nastavení průtoku – 20÷160 l·h–1
    Image 2Obr. 1a •

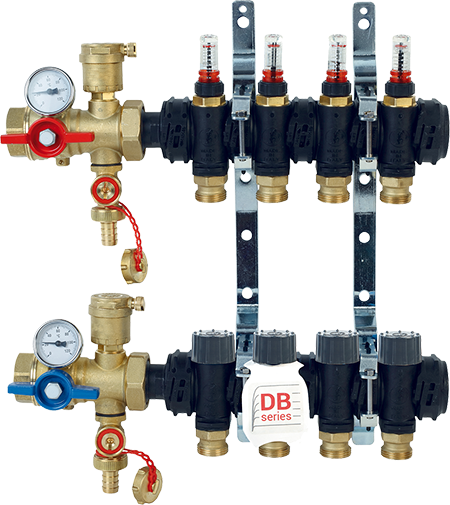

  • plast (technopolymer) – R553FPDB, rozsah nastavení průtoku – 10÷250 l·h–1
    Image 3Obr. 1b •

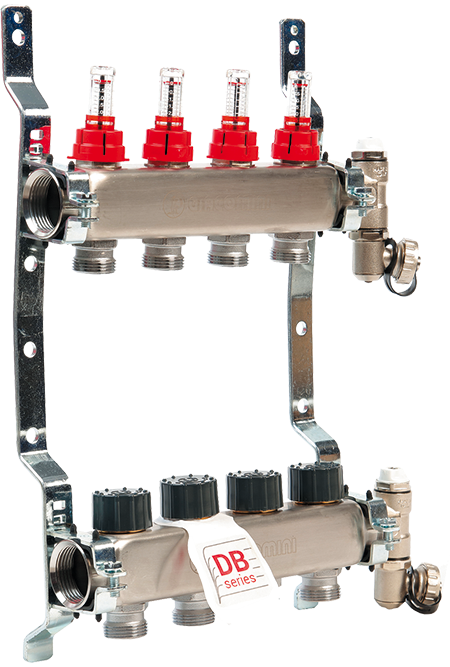

  • nerezová ocel – R553FSDB, rozsah nastavení průtoku – 20÷160 l·h–1
    Image 4Obr. 1b •

Jedná se o novou generaci rozdělovačů, které, díky svým speciálně navrženým termostatickým vložkám, dokážou na jednotlivých okruzích udržovat požadovaný – vyprojektovaný průtok bez ohledu na změny tlakových poměrů v soustavě, způsobené postupným uzavíráním jednotlivých okruhů. Na otevřených okruzích tedy nedochází ke zvýšení průtoků a následnému zbytečnému přetápění prostor.

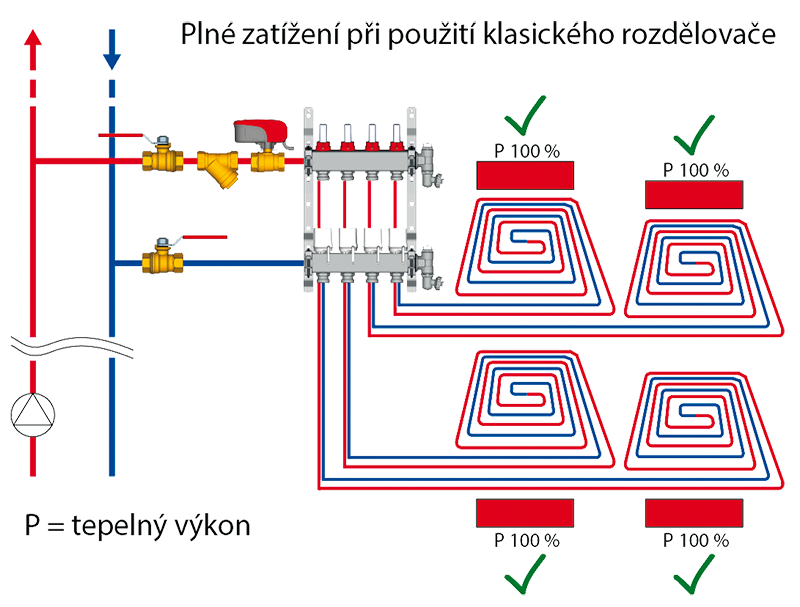

Image 5Obr. 2 • Všechny typy rozdělovačů při plném zatížení

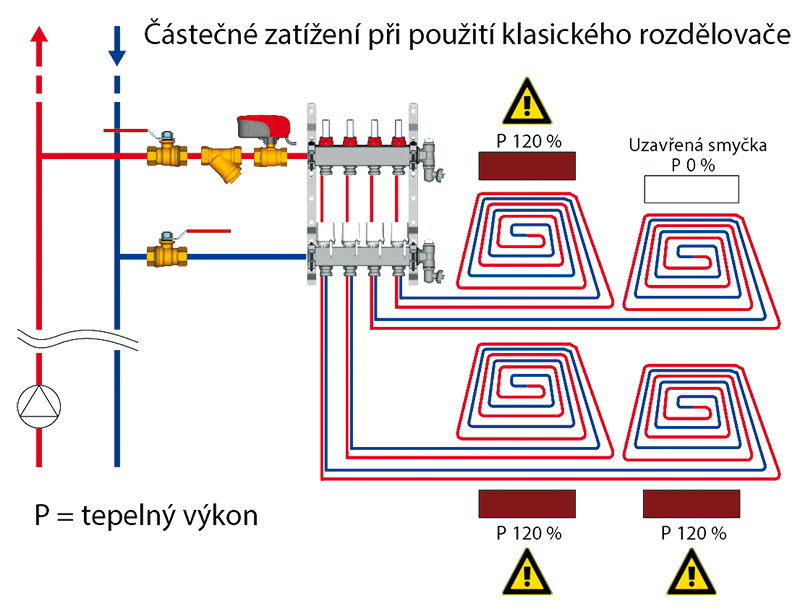

Image 6Obr. 3 • Standardní rozdělovač při částečném zatížení

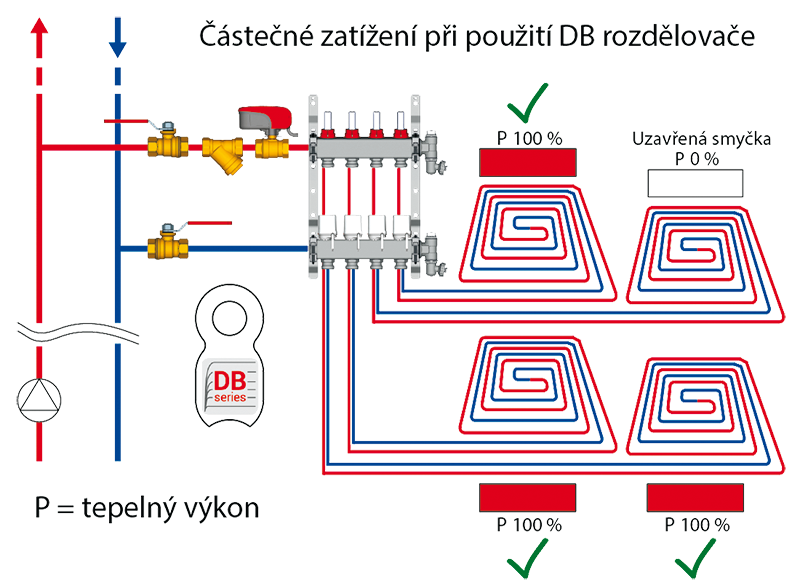

Image 7Obr. 4 • Rozdělovač s automatickou regulací průtoku „DB“ při částečném zatížení

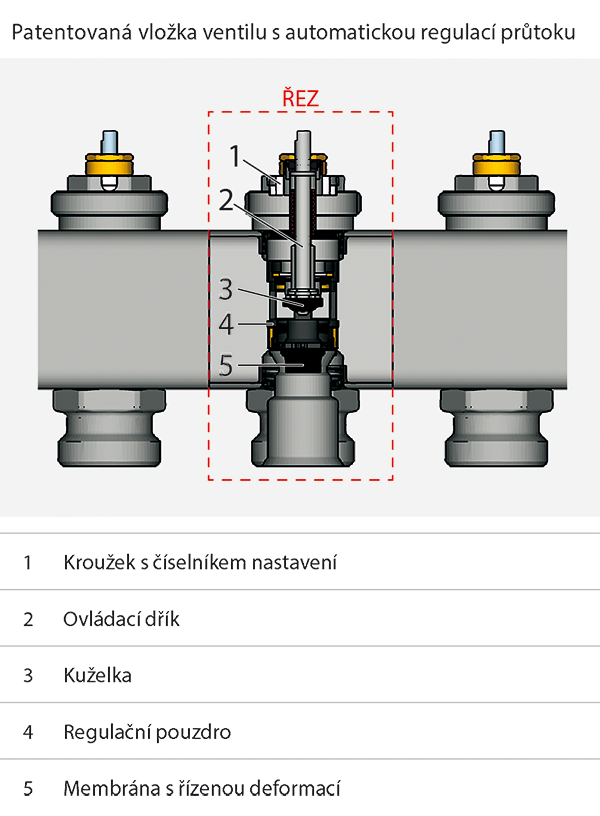

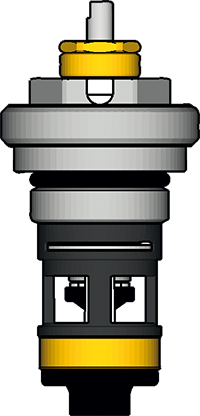

Automatickou regulaci zajišťuje termostatická vložka se speciální patentovanou membránou. Při změně diferenčního tlaku, v důsledku otevírání nebo zavírání jednotlivých okruhů rozdělovače, membrána ventilu zvětší nebo zmenší průřez regulačního pouzdra. Díky této vlastnosti je vložka schopna udržet požadovaný konstantní průtok teplonosné látky i při rozdílných tlacích: 20÷60 kPa ve verzi s nízkým průtokem; 30/40÷150 kPa ve verzi s vysokým průtokem.

Image 8

Image 9

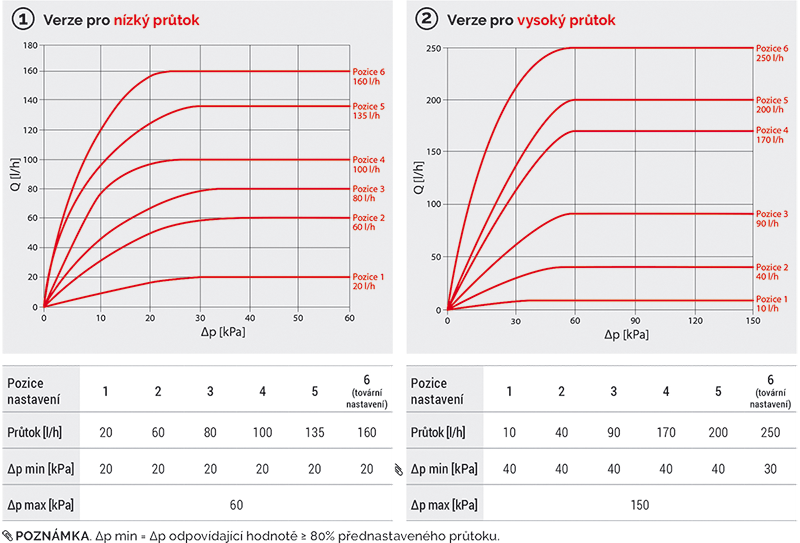

Rozdělovače řady „DB“ udržují průtok v každé smyčce samostatně v rozsahu mezi min. a max. hodnotou diferenčního tlaku Dp.

Image 10
