TechCON-GiacoCAD verze 12.0

15.09.2025 Firma: GIACOMINI CZECH, s.r.o.

Dokonalý nástroj pro projekci je podmínkou správného návrhu systému, který projektantovi šetří čas.

Proto společnost GIACOMINI CZECH, s.r.o. nabízí zdarma výpočtový software TechCON^® nejnovější verze 12.0.

TechCON^® je moderní grafický výpočtový software určený pro návrh a zpracování projektů vytápění ve 2D tak 3D prostoru.

Tímto softwarem provedete výpočet tepelných ztrát nebo zisků objektu, nadimenzujete a hydraulicky vyregulujete topnou soustavu (topná tělesa, podlahové a stropní vytápění).

Moduly, které jsou součástí programu TechCON-GiacoCAD 12.0:

Tepelné ztráty
Tepelné zisky
Vytápění
Podlahové vytápění / chlazení
Stěnové a stropní vytápění / chlazení
Specifikace
Kreslení

Program je určen pro operační systémy Windows /7/8/10/11.

Seznam funkcí TechCON X (firemní verze 12.0)

1. Nové funkce pro rychlejší práci v programu

1.1. Nastavení citlivosti kolečka myši pro funkci přibližování a vzdalování projektu (ZOOM interactive)

Změnou citlivosti kolečka myši můžete také výrazně zrychlit přibližování a vzdalování projektu. Snížením citlivosti kolečka myši se bude projekt zvětšovat po větších skocích.

2. Dimenzování potrubních rozvodů – NOVÝ SYSTÉM

2.1. Zcela nové výpočetní okno: DIMENZOVÁNÍ POTRUBÍ

Vstupte s námi do nové dimenze návrhu topných a chladicích soustav.
Okno pro dimenzování potrubí bylo zcela inovováno.
Oproti starší verzi programu nabízí úplný přehled o stavu soustavy a zobrazuje mnohem větší množství výpočetních hodnot.

Máte dokonalý přehled chyb v soustavě, které je třeba vyřešit a také přehled o všech dostupných hodnotách výpočtu.

Přehled o výpočtu je rozdělen přehledně do následujících záložek:

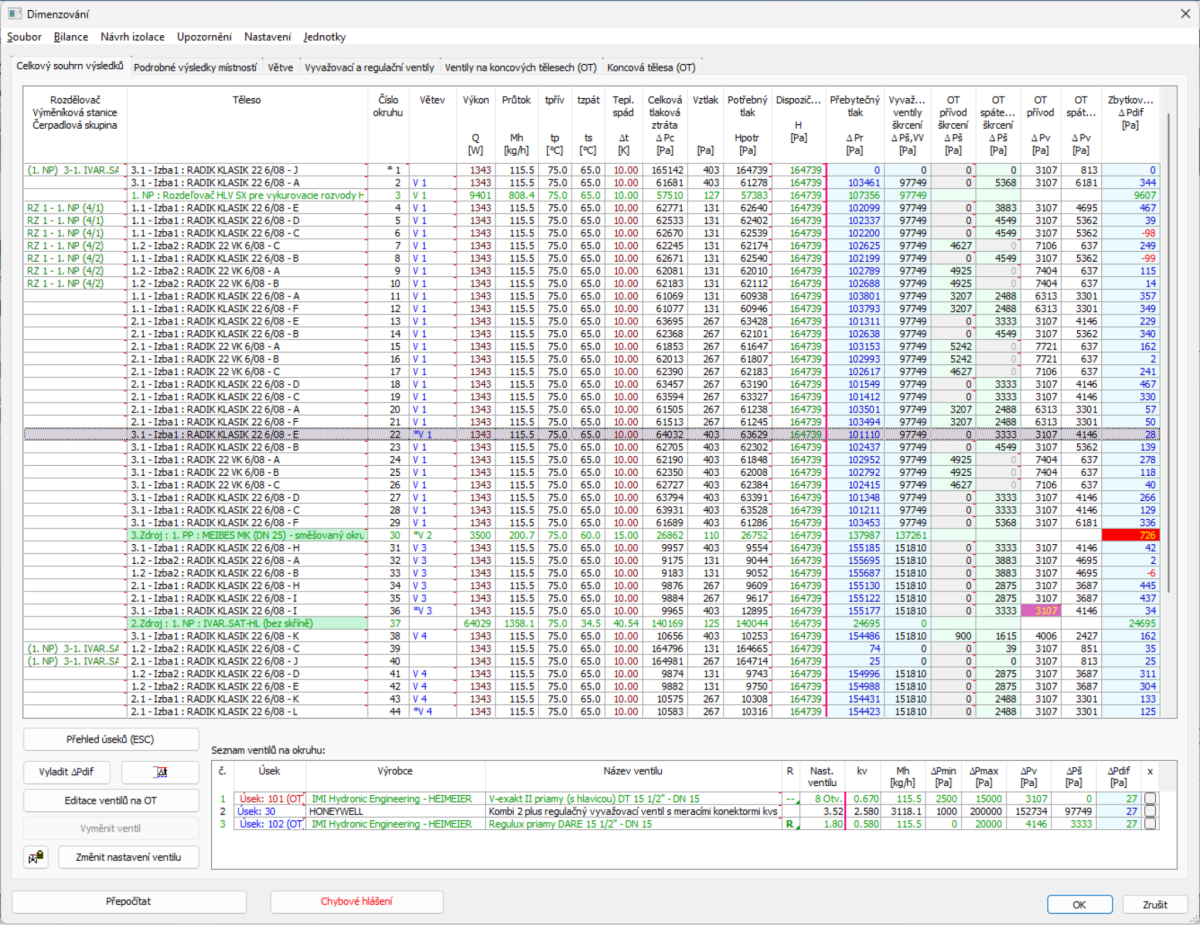

2.2. Záložka: Celkový souhrn výsledků:

V záložce Celkový souhrn výsledků jsou zobrazeny přehledně v řádcích všechny okruhy soustavy. V posledním sloupci okamžitě vidíte který okruh má velký zbytkový tlak, což znamená, že je potřeba jej vyregulovat. Pokud okruh prochází rozdělovačem, výměníkovou stanicí nebo čerpadlovou sestavou, informace se zobrazí v prvním sloupci.

Pro okruhy se zobrazuje mnoho nových údajů, což výrazně zjednodušuje analýzu při vyregulování, jako jsou:

Potřebný tlak pro okruh - tlak který je nutný k překonání celkové tlakové ztráty třením v potrubí a vřazenými odpory, plus tlakové ztráty škrcením na ventilech (které je nutné k zajištění minimální ztráty na ventilu).

Přebytečný tlak - t.j. celkový tlakový přebytek, který je nutno na okruhu vyregulovat (seškrtit).

Škrcení na vyvažovacích ventilech a ventilech koncových těles - dává okamžitý přehled o stavu každého ventilu.

Celková ztráta na ventilech koncových těles – dává okamžitý přehled, které ventily splňují podmínku minimálního tlaku.

Okruh se často nedá vyregulovat z důvodu, že ventil dosáhl některého hraničního stavu a je nutné navrhnout řešení.
Proto program posuzuje stav ventilů a ve sloupcích se barevně, s podrobným popisem zvýrazní buňka, v případě:

pokud ventil dosáhl maximální hodnoty škrcení a nedokáže proto seškrtit potřebný tlak
pokud ventil nemůže použít menší hodnotu nastavení (větší škrcení) nebo by překročil maximální povolenou tlakovou ztrátu
pokud ventil nedosáhl potřebnou minimální tlakovou ztrátu (nemá vyhovující autoritu)

Ve spodní části okna je seznam všech ventilů, které jsou na okruhu, se všemi výpočetními údaji

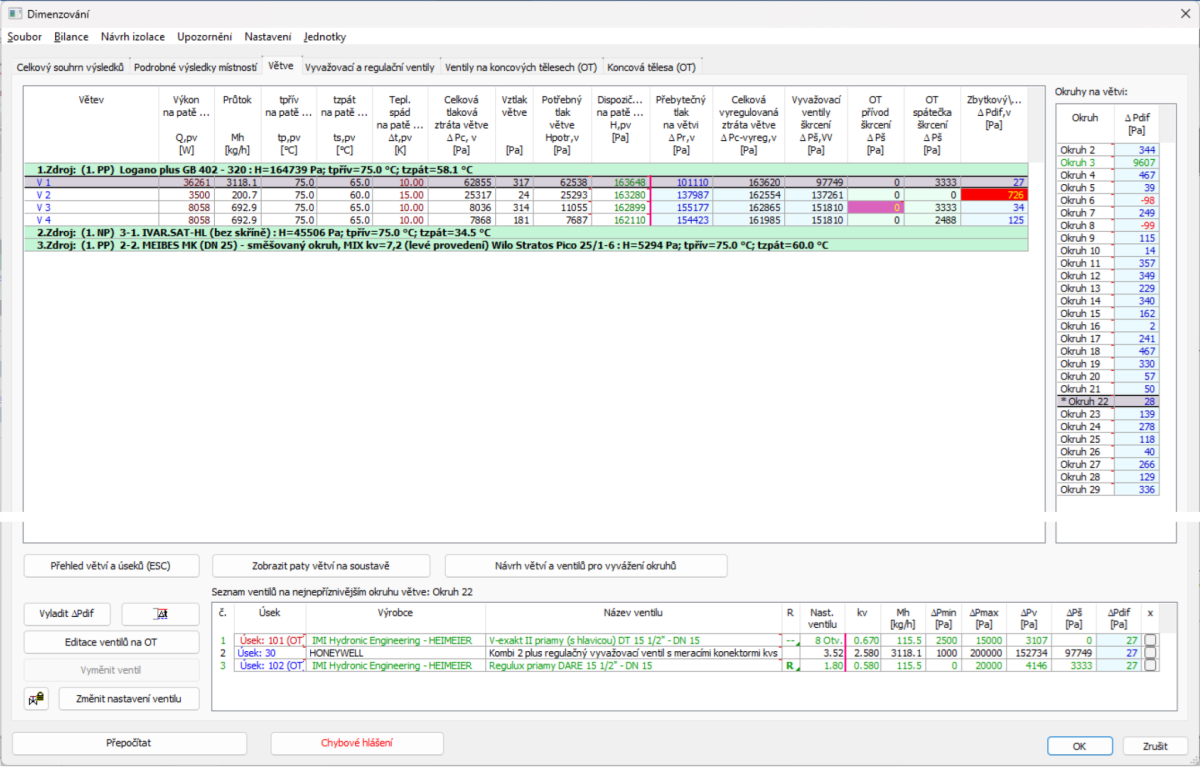

2.3. Záložka: Větve:

Výpočetní větve - NOVINKA:

V nové verzi můžete vložit na potrubí nový uzel Pata větve.
Od tohoto uzlu budou všechny okruhy sdruženy do jedné výpočetní větve. Pata větve je fakticky jako zdroj, od kterého program dimenzuje okruhy které v ní začínají.
Tímto novým způsobem můžete rozdělit soustavu přehledně na výpočetní větve a vyregulovat každou samostatně.

V záložce Větve jsou zobrazeny paty větví (výpočetní větve), do kterých jsou okruhy seskupeny.
Pro každou patu větve je zobrazen (tak jako pro okruh v první záložce) Potřebný tlak pro větev, Dispoziční tak na patě větve.
Přebytečný tlak na větvi - t. j. celkový tlakový přebytek, který je nutno na patě větve vyregulovat (seškrtit), Škrcení na vyvažovacích ventilech a ventilech koncových těles na větvi a v posledním sloupci zůstatkový (nevyregulovaný) tlak na větvi.

Na pravé straně je přehled všech okruhů na dané větvi s vyznačením jejich zbytkových tlaků. Ve spodní části okna je seznam všech ventilů na zvoleném okruhu větve,
se všemi výpočetními údaji.

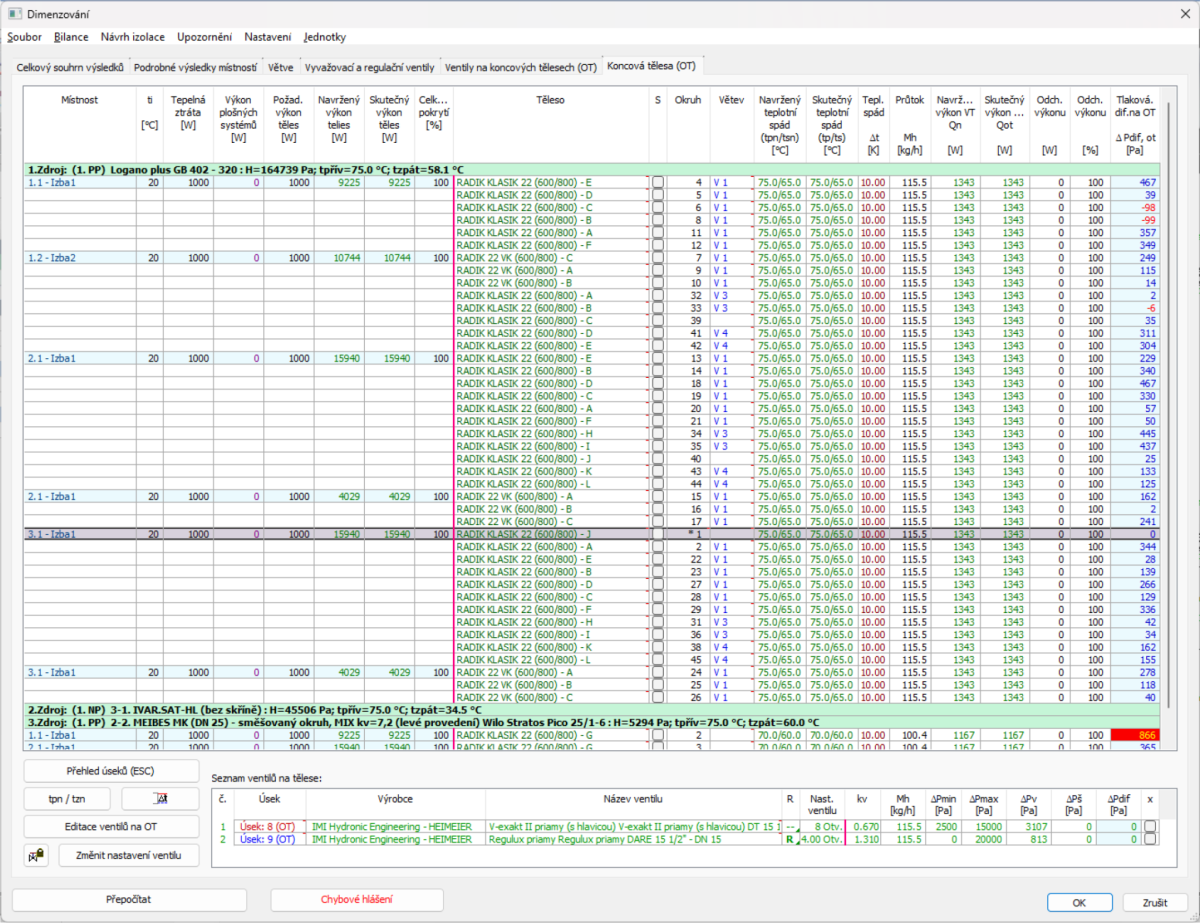

2.4. Záložka: Koncová tělesa (VT):

V záložce Koncová tělesa (VT) jsou přehledně zobrazena všechna koncová tělesa na okruzích (např. radiátory, stropní panely…). Záložka nabízí komplexní přehled o tělesech, jejich teplotním spádu, průtocích a výkonech. Účelem záložky je rychlá kontrola, zda nedošlo k přetopení nebo nedotápění tělesa oproti původně navrženému výkonu.

Je zde zobrazen navržený spád a výkon tělesa (na který jste navrhli těleso v okně Vložit zařízení) a skutečný spád a výkon tělesa po výpočtu. Pokud jste například. navrhli těleso na spád 70/60 °C a při výpočtu jste upravili spád na 75/60 °C, výkon těles stoupne. V této záložce bude zobrazena odchylka výkonu o kolik W ao kolik procent tělesa přetápějí.

Velkým přínosem je možnost upravit přímo v této záložce i návrhový spád tím i návrhový výkon tělesa.
(není tedy již nutné, pro takovou změnu opouštět výpočet a přecházet do okna Vložit zařízení)

2.5. 3.6. Záložka: Podrobné výsledky místností

V záložce Podrobné výsledky místností naleznete původní výpočetní okno, které poskytuje podrobný přehled o jednotlivých úsecích a vřazených odporech každého okruhu.

I zde však došlo k některým změnám:

Úseky přívodu a zpátečky jsou barevně rozlišeny (modrou a čevenou barvou)
Barevné zvýraznění úseku, na kterém jsou ventily se zablokovaným nastavením
Upozornění pokud je na úseku ventil který dosáhl maximálního možného škrcení ventilu

2.6. Vložení uzlu Pata větve manuálně na potrubí

Stejným způsobem jako žlutý výpočetní uzel, můžete vložit na potrubí uzel Pata větve, a takto rozdělit soustavu pro výpočet na jednotlivé větve přesně dle Vašich požadavků.

3. 4. Dimenzování potrubních rozvodů - vylepšení

3.1. Zobrazení názvu rozdělovače a čísla vývodu pro okruhy v okně dimenzování potrubí

Okruhy napojené na rozdělovač lze ve výpočetním okně přesněji identifikovat, jelikož každý okruh má uveden název rozdělovače a číslo vývodu ze kterého vychází.

3.2. Vylepšené okno přehled úseků

Okno Přehled úseků je důležitý nástroj pro získání přehledu o výsledcích výpočtu přímo v projektu.

Přehled ventilů na úsecích

Pro zvolený úsek v okně se zobrazí seznam všech ventilů které jsou na daném úseku

Vylepšené funkce okna Přehled úseků:

Úseky přívodu a zpátečky jsou barevně odlišeny červenou a modrou barvou
V seznamu okruhů je při názvu okruhu zobrazen jeho zbytkový tlak, což dává lepší přehled o stavu okruhu
Okruhy s velkým zbytkovým tlakem jsou v projektu zobrazeny červeně a okruhy s vyhovujícím zbytkovým tlakem zelenou barvou

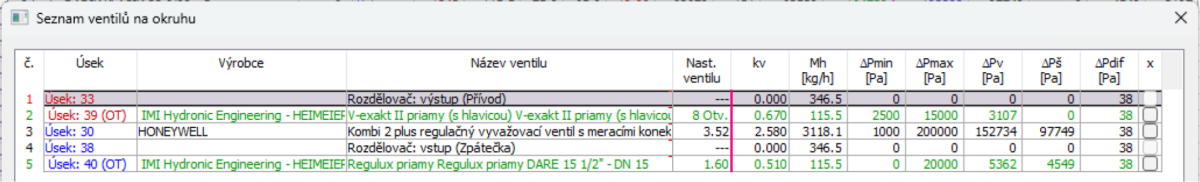

3.3. Okno seznam ventilů na okruhu

Ve verzi 12 se v okně již zobrazují také ventily na koncových tělesech (VT).
Každý ventil má uvedené číslo úseku, na kterém se nachází a ventily na přívodu a zpátečce jsou barevně rozlišeny.

4. Plošné vytápění a chlazení

4.1. Optimalizovaný, rychlejší výpočet soustavy s rozdělovači

Po úpravě dat na okruhu (ve výpočetním okně pro plošné systémy) se přepočtou už jen ty okruhy, které jsou napojeny na stejný rozdělovač, jako upravený okruh.
Nepřepočítají se již okruhy v celém projektu tak jako ve starších verzích. Okruhy v celém projektu se přepočítají pouze po stisku tlačítka Přepočítat projekt.

4.2. Výrazně zrychlená aktualizace tabulek okruhů plošných systémů a přechodových ploch po výpočtu

Program již negeneruje celou tabulku nově, ale přepíší se jen ty hodnoty, které se změnily.

4.3. Možnost upravit průtok více okruhem najednou

Ve výpočetním okně pro plošné vytápění/chlazení „Celkový souhrn výsledků“ je možné upravit průtok více okruhem najednou.

4.4. Možnost upravit celkovou tlakovou ztrátu více okruhem najednou

Ve výpočetním okně pro plošné vytápění/chlazení „Celkový souhrn výsledků“ je možné upravit celkovou tlakovou ztrátu více okruhem najednou.

5. Výpočet chladících soustav

5.1. Možnost zadat požadovanou hodnotu průtoku pro větev

V záložce Větve lze přímo zadat požadovanou hodnotu průtoku pro celou větev.

5.2. Možnost nastavit elementem průtok chlazení pro vytápění a naopak

V záložce Koncová tělesa VT můžete pro vybraná tělesa tlačítkem vpravo dole nastavit, aby se pro vytápění použil stejný průtok, jaký se vypočítal v předchozím výpočtu pro chlazení. Rovněž naopak po výpočtu chlazení můžete nastavit aby se pro daná tělesa použil průtok vypočítaný pro vytápění.

5.3. Možnost použít tělesa, která umožňují vytápění i chlazení zároveň

Verze umožňuje napojit těleso, které má dvě připojení - jedno pro vytápění a druhé pro chlazení. Na každém připojení lze nastavit zvlášť způsob regulace.

5.4. Výpočet výkonu pro doplňkové těleso pro chlazení

V okně „Vložit zařízení” se při návrhu chladicího tělesa pro místnost, která má i plošné chlazení, zobrazí hodnota potřebného doplňkového výkonu pro těleso, po odečtení výkonu plošného chlazení.

6. Kreslení potrubních rozvodů

6.1. Automatické vložení popisu ventilu do projektu

Popis Ventilu již není nutné vkládat do projektu manuálně. Po vložení ventilu na potrubí se automaticky vloží do projektu i jeho popis. Lze přepnout mezi tímto automatickým vložením nebo klasickým manuálním.

6.2. Možnost skrýt výpočetní údaje pro vytápění nebo chlazení na žlutých uzlech

V projektu se u žlutých uzlů zobrazují výpočetní údaje pro vytápění a chlazení. V této verzi lze jedny z těchto údajů skrýt, pokud daný typ výpočtu (vyk/chl) není použit.

7. Stěnové a stropní systémy

7.1. Možnost výměny stěnových a stropních panelů v projektu bez odpojení potrubí

V okně pro návrh VT lze vyměnit už i stropní a stěnové panely. V předešlé verzi bylo možno vyměnit pouze radiátory a rozdělovače.

7.2. Vkládání stropních panelů – zarovnání po výšce

Při vkládání stropních panelů lze panely zarovnat na zvolenou výšku:

spodní hranou panelu – je to reálné uložení panelu, ale při napojení na rozvody musí potrubí z panelu klesnout na jejich úroveň
v místě vývodů potrubí z panelu - toto zarovnání neodpovídá realitě, ale zjednodušuje napojení potrubí na rozvody

8. Globální funkce

8.1. Zobrazení dialogového okna na jiném monitoru

Verze má lépe řešené zobrazení oken na více monitorech. Okna se otevírají vždy na tom monitoru kde je zobrazen program, nebo na místě na kterém byly zavřené.

8.2. Možnost rolování kolečkem v seznamu textů

Např. v seznamu okruhů v okně Dimenzování potrubí

Technické požadavky

1. Výrobce zaručuje správný chod programu za dodržení následujících podmínek:

1.1. I. Specifikace softwarových požadavků:

Program je spustitelný pod operačními systémy: Windows 7, Windows 8, Windows 10, Windows 11

2. Specifikace hardwarových požadavků:

2.1. Program je určen pro použití na počítačích třídy PC s následujícím příslušenstvím:

Klávesnice
Minimálně dvoutlačítková myš

2.2. Konfigurace počítače zajišťující optimální chod programu:

Windows 7, Windows 8, Windows 10, Windows 11
Procesor 2,4 GHz
RAM 4 GB
HDD minimálně 500 MB
Grafické rozlišení minimálně: 1280x1024 bodů, 24 bit
— Grafické rozlišení, pro které je program optimalizován: 1920x1080 bodů, 24 bit
