R148HP - Ochranný ventil proti zamrznutí rozvodů

potrubí a armatury

Nezámrzný ventil pro ochranu topných systémů a monoblock tepelných čerpadel.

Technická data

• Kapalina: voda
• Rozsah provozních teplot: 0÷65 °C
• Rozsah teplot okolního prostředí: -30÷60 °C
• Teplota kapaliny pro otevření: 1 °C
• Teplota kapaliny pro uzavření: 4 °C
• Maximální provozní tlak: 8 bar
• Přesnost: ±1 °C

Ochranný ventil proti zamrznutí slouží k zabránění poškození systému způsobené tvorbou ledu.

Ventil je speciálně navržen pro rozvody monoblokových tepelných čerpadel.
Ventil vypustí kapalinu z rozvodu v případě, že její teplota klesne na 1 °C.

Provoz

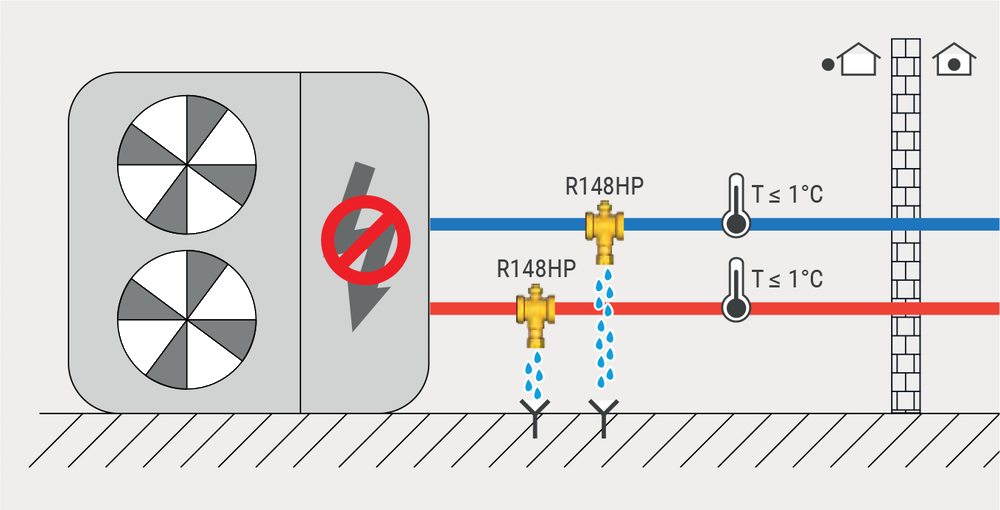

Když teplota kapaliny klesne na 1 °C, ventil se otevře a vypustí rozvod, aby nedošlo k zamrznutí. Při běžném provozu tepelného čerpadla je pravděpodobnost, že teplota kapaliny klesne pod 1 °C velmi malá. Ochranné ventily proti zamrznutí se zpravidla aktivují, když je čerpadlo na delší dobu odpojeno od napájení (např. při výpadku proudu nebo v důsledku poruchy).

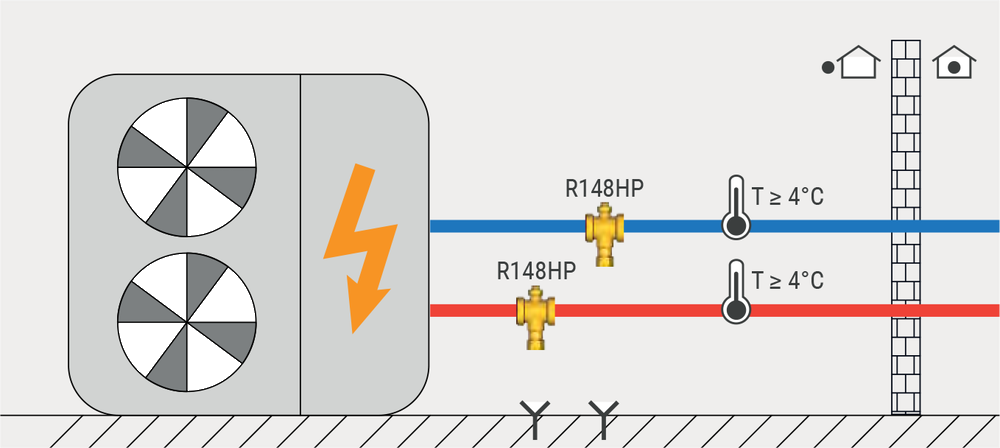

Když teplota kapaliny stoupne nad 4 °C, ochranný ventil se uzavře a umožní uvést systém do standardního provozního režimu.

Specifikace

Ventil je dostupný se závitovým připojením od G 1“M do G 1 1/2“M.

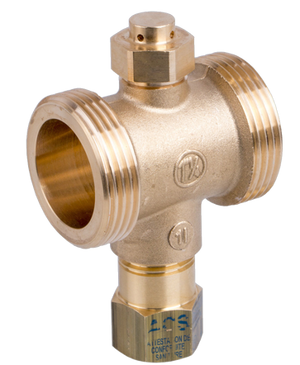

Skládá se z mosazného těla, víčka a vypouštěcího ventilu s termostatickým čidlem.
Přisávací ventil: POM
Těsnění: EPDM
Kapalina: voda
Rozsah provozních teplot: 0÷65 °C
Rozsah teplot okolního prostředí: -30÷60 °C
Teplota kapaliny pro otvoření: 1 °C
Teplota kapaliny pro zavření: 4 °C
Maximální provozní tlak: 8 bar
