Zapojení pro kotle ATMOS s ručním přikládáním do 40 kW

31.01.2022 Firma: ATMOS

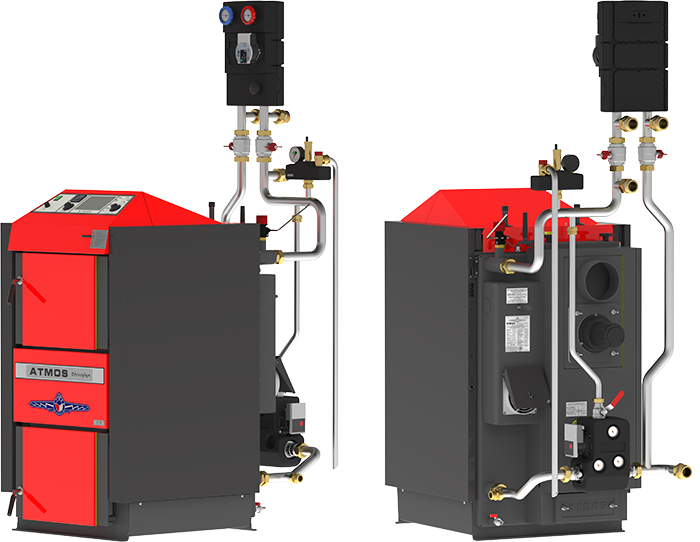

Profesionální nerezové zapojení postavené na potrubí o průměru 35x1,5 mm určené pro udržení minimální teploty vratné vody do kotle a rychlé připojení kotle pomocí dvou 6/4” šroubení s plochým těsněním.

Image 1

Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce (pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, dvě čerpadla, dva uzavírací ventily, trojcestný ventil a u varianty F3 a F4 dva servopohony).

Zapojení je připraveno pro připojení kotle přímo do topného systému nebo pro zapojení kotle s akumulačními nádržemi. Zapojení umožňuje u rozsáhlejšího topného systému jeho rozšíření na dva nebo tři topné okruhy je možné zakoupením speciálního rozdělovače a potřebné čerpadlové skupiny.

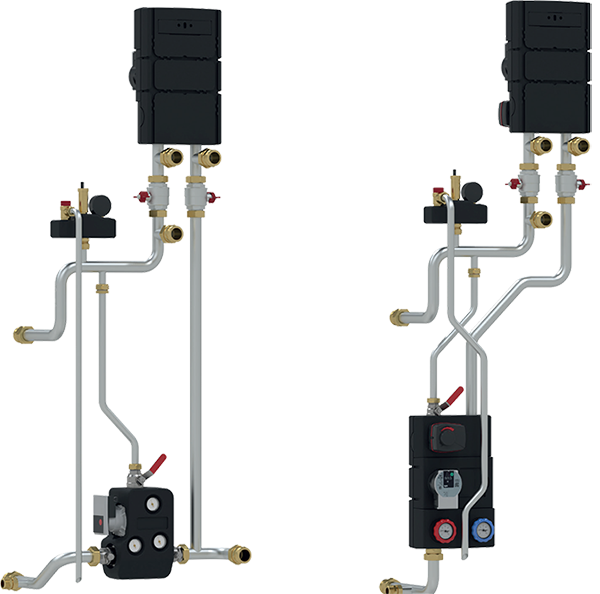

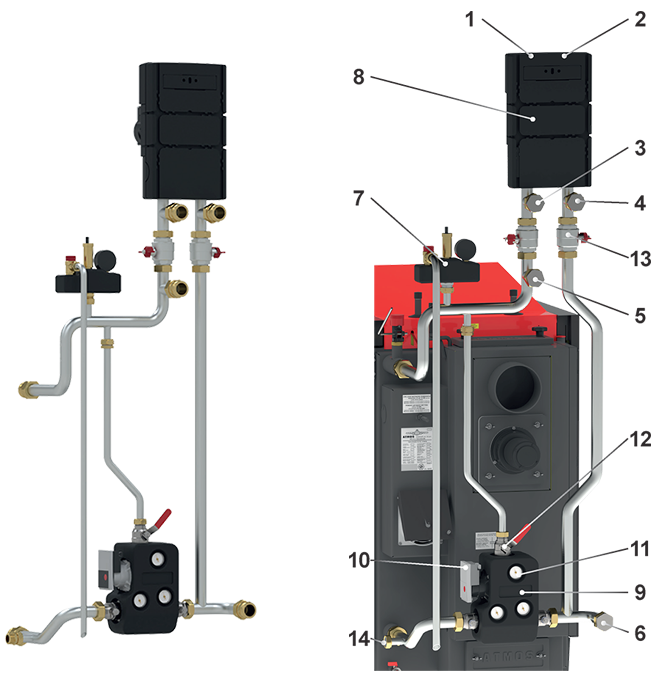

Zapojení ATMOS F1 Laddomat, ATMOS F2 Laddomat

Image 2

1 – výstup (teplé vody) do topného systému
2 – zpátečka z topného systému
3 – vstup (teplé vody) z akumulační nádrže do čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit)
4 –- zpátečka do akumulační nádrže z čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit)
5 – výstup teplé vody z kotle do akumulační nádrže (při zapojení bez akumulační nádrže nutno zaslepit)
6 – zpátečka z akumulační nádrže do kotle (při zapojení bez akumulační nádrže nutno zaslepit)
7 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
8 – čerpadlová skupina ESBE GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh
9 – Laddomat X22 pro jeden kotlový okruh (se speciálními kulovými ventily)
10 – čerpadlo v kotlovém okruhu (součást Laddomatu X22)
11 – teploměry (součást Laddomatu X22)
12 – šroubení s kulovým ventilem - vnější závit (součást Laddomatu X22)
13 – kulové ventily pro přepnutí při zapojení s a bez akumulační nádrže (pro doladění průtoků)
14 – výstup pro expanzní nádobu (1“)

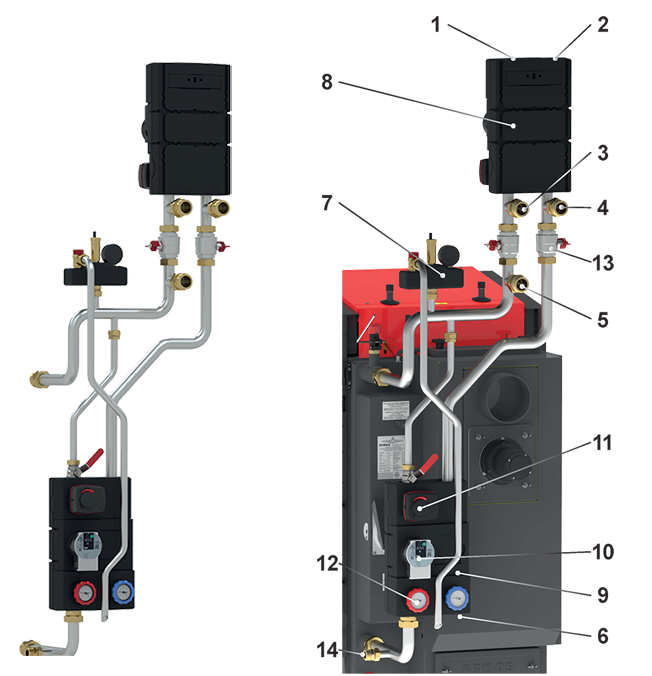

Zapojení ATMOS F3 ESBE, ATMOS F4 ESBE (doporučeno pro kotle s regulací ATMOS ACD 03/04)

Image 3

1 – výstup (teplé vody) do topného systému
2 – zpátečka z topného systému
3 – vstup (teplé vody) z akumulační nádrže do čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit)
4 – zpátečka do akumulační nádrže z čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit)
5 – výstup teplé vody z kotle do akumulační nádrže (při zapojení bez akumulační nádrže nutno zaslepit)
6 – zpátečka z akumulační nádrže do kotle (při zapojení bez akumulační nádrže nutno zaslepit)
7 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
8 – čerpadlová skupina ESBE GRA211 se servopohonem (230 V / 50 Hz / 60 s) pro jeden topný okruh
9 – čerpadlová skupina ESBE GSA211 se servopohonem (230 V / 50 Hz / 60 s) pro jeden kotlový okruh
10 – čerpadlo v kotlovém okruhu (součást čerpadlové skupiny ESBE GSA211)
11 – servopohon (230 V / 50 Hz / 60 s)
12 – kulový ventil s teploměrem (zpátečka do kotle)
13 – kulové ventily pro přepnutí při zapojení s a bez akumulační nádrže (pro doladění průtoků)
14 – výstup pro expanzní nádobu (1“)

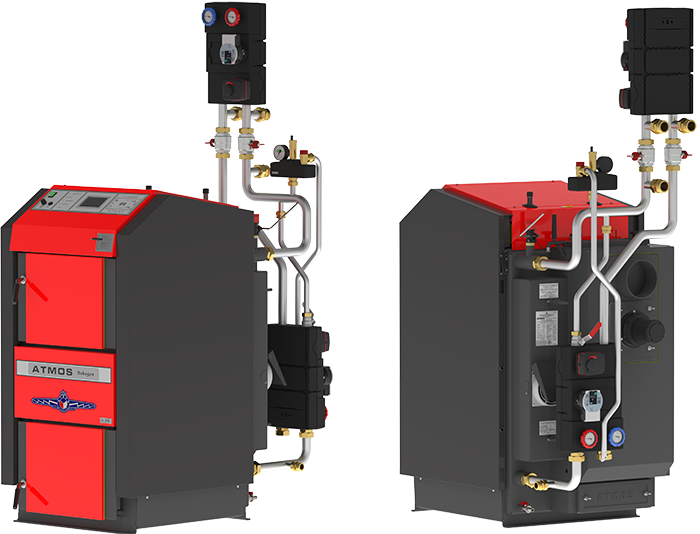

Image 4DC 30GD

Image 5DC 32S


Více informací nalezdete zde.
