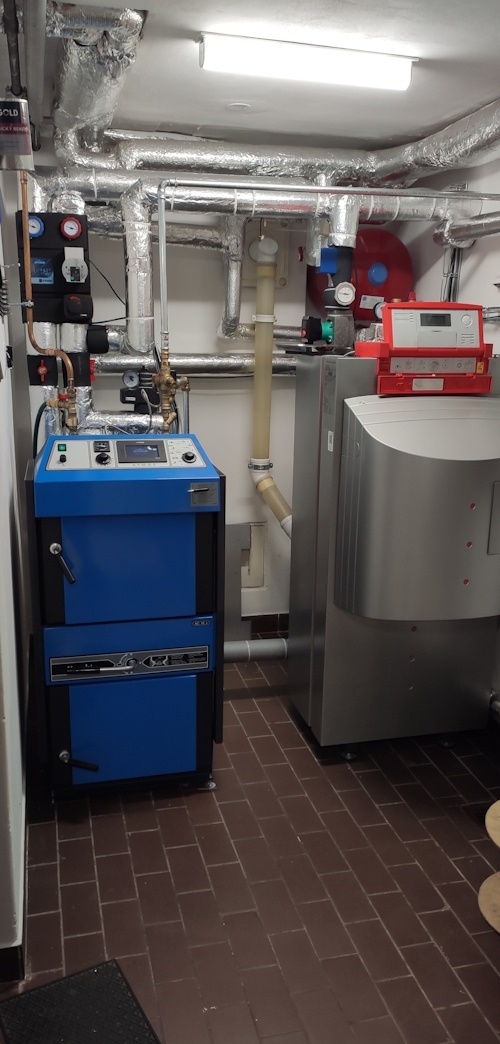

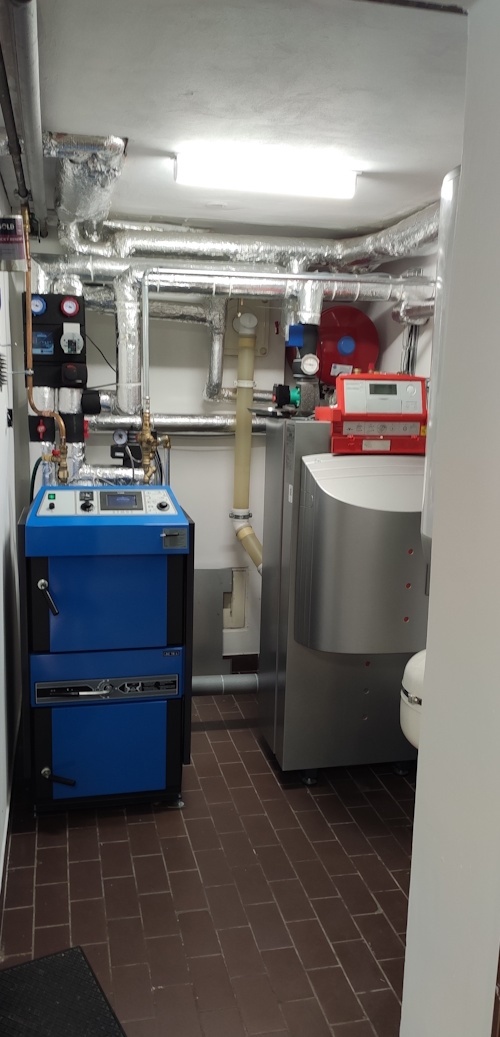

Kotelna rodinného domu s kotlem Atmos AC16S

Rodinný dům, ve kterém je kotelna umístěna, byl postaven na konci 80. let s nadstandardním důrazem na tepelně-technické řešení konstrukcí.

Již v době svého vzniku objekt výrazně převyšoval běžný standard tehdejší výstavby, zejména z hlediska tloušťky obvodových konstrukcí, kvality izolací a celkové kompaktnosti budovy. Díky těmto vlastnostem lze dům i při současných kritériích hodnotit jako nízkoenergetický, s relativně nízkou tepelnou ztrátou a stabilním provozem otopné soustavy.

Tyto parametry umožnily návrh zdroje tepla s nižším instalovaným výkonem, optimalizovaným provozem kotlů a maximálním využitím akumulace tepla.

Koncepce kotelny

Kotelna je navržena jako kombinovaný zdroj tepla s možností provozu na biomasu i zemní plyn. Základním cílem návrhu bylo:

• dosažení vysoké účinnosti výroby tepla,
• minimalizace provozních nákladů,
• provozní flexibilita a záloha zdroje,
• jednoduchá obsluha a vysoká provozní spolehlivost.

Významným technickým prvkem celé instalace je použití prefabrikovaných sad ATMOS, které zajišťují správné hydraulické zapojení jednotlivých okruhů, dodržení provozních teplot kotlů a přehlednost celé technologie.

Použitá technologie

Zdroje tepla:

• ATMOS AC16S – zplyňovací kotel na dřevo, osazený automatickým hořákem na pelety
• VIESSMANN VITOCROSSAL 300 – plynový kondenzační kotel

Akumulace:

• Akumulační nádrž o objemu 1 000 l

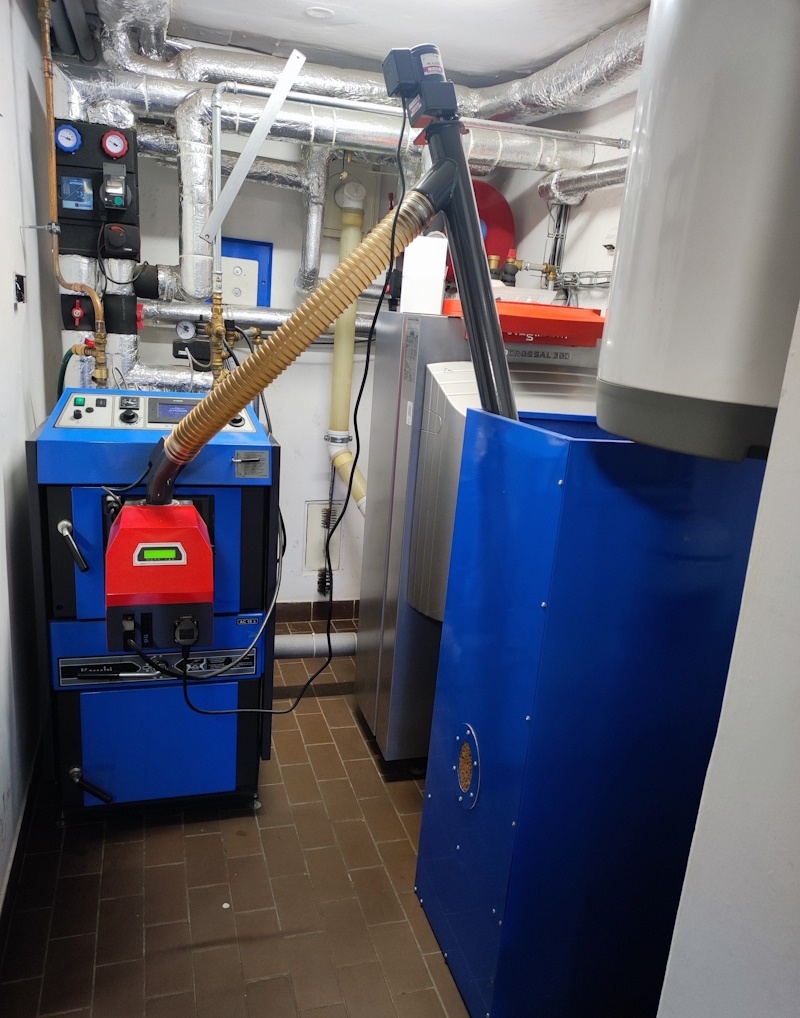

Kotel ATMOS AC16S s peletovým hořákem

Kotel ATMOS AC16S slouží jako primární zdroj tepla. Díky osazení automatickým hořákem na pelety je zajištěn komfortní, částečně automatizovaný provoz při zachování vysoké účinnosti spalování biomasy. Kotel pracuje v optimálním výkonovém režimu, přičemž vyrobené teplo je ukládáno do akumulační nádrže.

Použití akumulace umožňuje:

• stabilní provoz kotle v jmenovitém výkonu,
• omezení cyklování hořáku,
• snížení emisí a zlepšení spalovacího procesu,
• prodloužení životnosti kotle i hořáku.

Plynový kondenzační kotel VIESSMANN VITOCROSSAL 300

Akumulační systém

Akumulační nádrž o objemu 1 000 litrů tvoří centrální prvek celé otopné soustavy. Slouží k oddělení výroby a spotřeby tepla a umožňuje efektivní spolupráci obou zdrojů. Nádrž je dimenzována s ohledem na výkon kotle ATMOS AC16S a charakter provozu rodinného domu.

Akumulace přispívá k:

• vyrovnání teplotních výkyvů v soustavě,
• plynulé dodávce tepla do topných okruhů,
• vyšší účinnosti zdrojů tepla,
• snížení provozních nákladů.

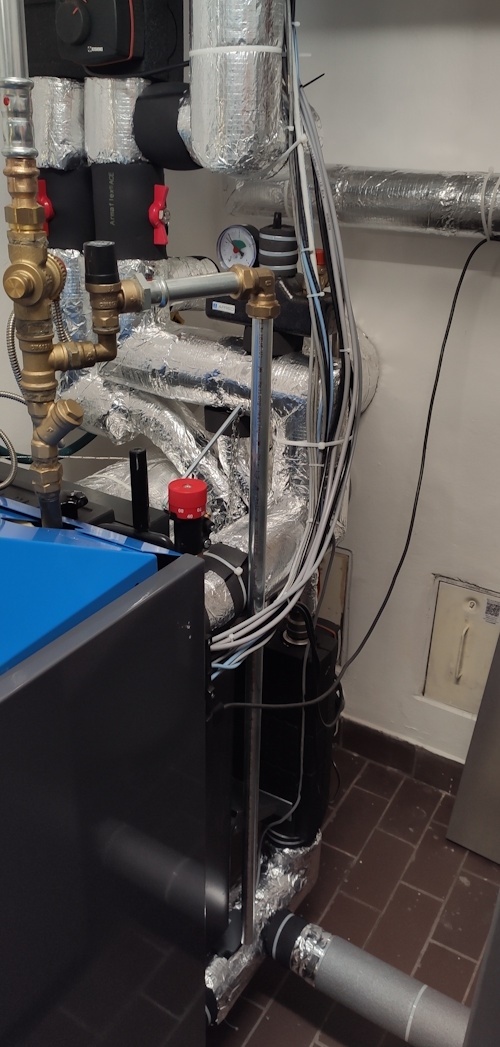

Hydraulické zapojení a regulace

Celá kotelna je řešena pomocí prefabrikovaných sad ATMOS, které zahrnují směšovací okruhy, čerpadlové skupiny a bezpečnostní prvky. Toto řešení zajišťuje:

• správnou ochranu kotle proti nízkoteplotní korozi,
• přehlednou a servisně dobře přístupnou instalaci,
• rychlou montáž a eliminaci montážních chyb.

Regulace systému umožňuje prioritní využití kotle na biomasu, přičemž plynový kotel je automaticky aktivován v případě nedostatečné teploty v akumulační nádrži nebo při zvýšené potřebě tepla.

Závěr

Kotelna rodinného domu představuje technicky vyvážené a provozně spolehlivé řešení vytápění nízkoenergetického objektu. Kombinace kotle na biomasu ATMOS s automatickým peletovým hořákem, plynového kondenzačního kotle VIESSMANN a dostatečné akumulace tepla umožňuje hospodárný provoz, vysokou účinnost a dlouhodobou udržitelnost celého systému. Použití prefabrikovaných sad ATMOS podtrhuje technickou úroveň instalace a potvrzuje vhodnost tohoto řešení i pro modernizace starších, kvalitně řešených rodinných domů.
