TA-Nano: nový milník v oblasti tlakově nezávislých vyvažovacích a regulačních ventilů

V moderních HVAC soustavách roste tlak na kombinaci maximální energetické účinnosti, přesné regulace průtoku a minimalizace prostorových nároků v koncových jednotkách. Především systémy s proměnným průtokem vyžadují ventily, které dokážou udržet stabilitu i při kolísajícím tlaku v síti, a zároveň podpořit inteligentní řízení výkonu budovy. Tlakově nezávislé vyvažovací a regulační ventily (PIBCV) se v tomto segmentu staly klíčovým prvkem. Nový TA-Nano od IMI Climate control posouvá tuto technologii ještě dál – především díky extrémně kompaktním rozměrům, vysoké regulační přesnosti a odolnosti vůči nečistotám.

Kompaktní provedení pro moderní HVAC instalace

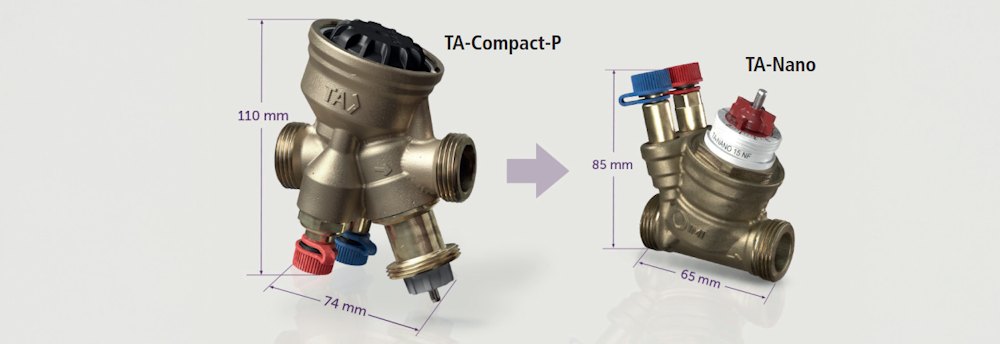

TA-Nano je koncipován jako nástupce oblíbené řady TA-Compact-P. Jeho hlavní výhodou je výrazné zmenšení rozměrů a snížení hmotnosti – to usnadňuje montáž a otevírá prostor pro instalace do míst, kde dosud klasické PIBCV armatury bylo složité umístit.

Typické aplikace:

• Fancoilové jednotky.
• Chladicí trámy a stropy.
• Malé VZT jednotky.
• Zónové regulace v kompaktních instalačních skříních.
• Decentralizované zdroje chladu/tepla.

Ventil lze instalovat v libovolné poloze a je vybaven širokou škálou závitových připojení (vnitřní i vnější závity), což zjednodušuje návrh i montáž.

Rozsah a hydraulické parametry

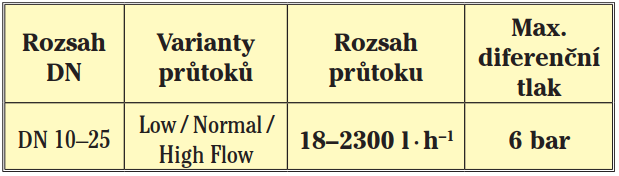

TA-Nano pokrývá široké spektrum průtoků díky třem provedením:

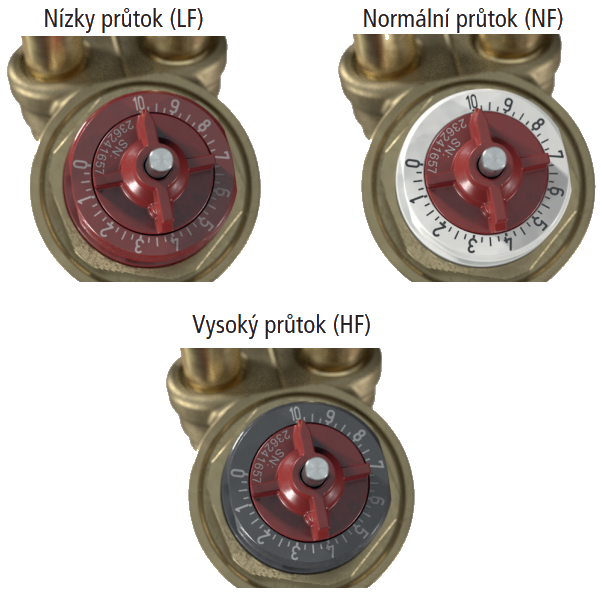

Barevné značení umožňuje okamžitou identifikaci průtokového rozsahu – důležité při rychlé instalaci a servisu.

Ergonomie a uvedení do provozu

Jednou z častých výzev v provozu koncových jednotek je přístupnost armatur při uvádění soustavy do provozu. TA-Nano toto řeší mimo jiné:

• Ergonomickým nastavovacím kolečkem.
• Viditelným nastavením průtoku i po instalaci servopohonu.
• Možností rezervačního nastavení při montáži bez pohonu.

To významně snižuje čas uvedení do provozu a eliminuje riziko chyb.

Odolnost vůči nečistotám

Znečištění otopné či chladicí vody je jedním z nejčastějších problémů v praxi. Usazeniny a pevné částice mohou:

• Zvyšovat hydraulický odpor.
• Způsobovat poruchy ventilů.
• Urychlovat opotřebení systému.
• Snižovat účinnost výměníků a čerpadel.
  TA-Nano byl proto navržen s výbornou schopností odolávat nečistotám:
• Speciální vnitřní konstrukce sedla.

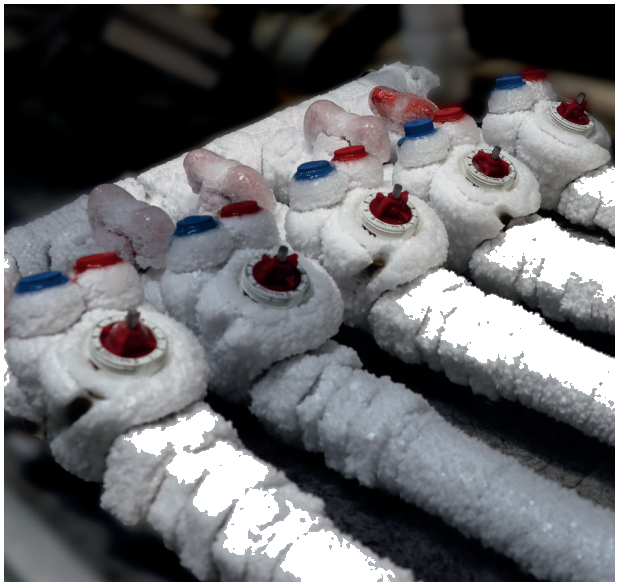

• Testováno na kontaminované vodě v laboratorních i reálných podmínkách.
• Možnost proplachovacího režimu.
• Těsnost podle EN 60534–4, třída VI.
  Právě tato odolnost je důležitá pro skutečný provoz, kde podmínky nejsou ideální, a kvalita vody bývá proměnlivá.

Technologie dvojité membrány

Ventil využívá duální membránu:

• Vnitřní elastická membrána pro přesnou regulaci a minimální hysterezi.
• Vnější vyztužená membrána odolná až do 6 bar.
  Tato konstrukce zajišťuje stabilní regulaci diferenčního tlaku, nízké hydraulické ztráty a dlouhou životnost i v náročných provozních režimech.

Spolehlivost a životnost

Ventil byl testován na minimálně 150 000 cyklů, což odpovídá přibližně:

• 15 letům běžného provozu.
• O 50 % vyšší životnosti než běžné standardy u PIBCV ventilů.
  To znamená nižší servisní náklady a delší životnost systému bez potřeby zásahu.

Snížení uhlíkové stopy díky kompaktnímu designu a efektivnímu provozu

TA-Nano pomáhá snižovat uhlíkovou stopu dvěma hlavními způsoby:

1. Menší hmotnost = nižší materiálová zátěž
   Kompaktní konstrukce a nižší spotřeba mosazi znamenají méně emisí CO₂ spojených s výrobou, zpracováním a transportem ventilu. Už samotná výroba tak nese nižší „embedded carbon“.
2. Vyšší provozní účinnost = nižší spotřeba energie
   Díky stabilnímu průtoku, nízkým hydraulickým ztrátám a přesné regulaci snižuje TA-Nano energetické nároky čerpadel i zdrojů tepla/chladu. To vede k trvalému snížení provozních emisí budovy.

Kombinace lehčí konstrukce, dlouhé životnosti a energetických úspor dělá z TA-Nano technologii, která podporuje udržitelné projekty i splnění požadavků environmentálních certifikací LEED, BREEAM a WELL, které zohledňují jak spotřebu energie, tak environmentální dopady použitých technologií.

Shrnutí: klíčové přínosy TA-Nano

• Nejkompaktnější PIBCV na trhu.
• Vysoká přesnost a stabilita průtoku.
• Odolnost vůči znečištění vody.
• Rychlá instalace a snadné uvedení do provozu.
• Kompatibilita s různými typy pohonů.
• Pro aplikace s minimem prostoru a vysokými nároky na regulaci.
• Dlouhá životnost a nízké náklady na údržbu.

Závěr

TA-Nano přináší nové možnosti tam, kde dříve kompaktní zónová regulace s plnohodnotnou tlakově nezávislou funkcí nebyla možná. Pro projektanty znamená jednodušší návrh systémů s variabilním průtokem, pro instalatéry rychlejší montáž a jednodušší nastavení a pro provozovatele jistotu dlouhodobé stability a úspor.

Navštivte climatecontrol.imiplc.com nebo kontaktujte náš tým a dozvíte se více o jeho funkcích a výhodách.
