Řízené větrání s rekuperací tepla pro rodinné domy a byty – 4. část
Návrh a postup realizace řízeného větrání s rekuperací tepla
Ať již se jedná o rodinný nebo bytový dům, byt nebo firemní prostory, novostavbu nebo rekonstrukci, větrání, předehřívání nebo ochlazování vzduchu, s rozmanitou paletou produktů v různých kvalitativních, cenových a komfortních třídách existuje na našem trhu mnoho řešení. Pouze kombinací kvalitních větracích jednotek a rozvodů vzduchu spolu s vhodnými doplňujícími produkty lze dosáhnout žádaného výsledného efektu a dlouhodobé spokojenosti zákazníka. Při realizaci řízeného větrání s rekuperací tepla se postupuje níže uvedeným postupem.
1. krok: Návrh systému větrání a cenová nabídka
Podkladem pro návrh systému větrání jsou požadavky a podklady zákazníka: vyplněný zadávací formulář, projektová dokumentace domu/objektu zahrnující půdorysy vč. vyznačení využití místností a řezu domu. Návrh systému nuceného větrání se zpětným získáváním tepla se provádí se znalostí všech souvislostí a s respektováním příslušných norem a vyhlášek.

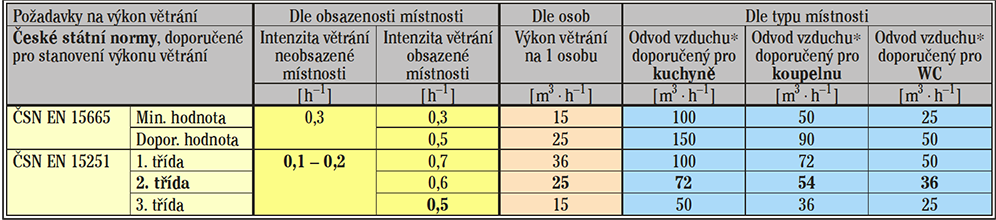

Pro dimenzování výkonu větrání je závazná Vyhláška o technických požadavcích stavby č. 268/2009 Sb., odst. (5): „Pobytové místnosti musí mít zajištěno dostatečné přirozené nebo nucené větrání a musí být dostatečně vytápěny s možností regulace vnitřní teploty. Pro větrání pobytových místností musí být zajištěno v době pobytu osob minimální množství vyměňovaného venkovního vzduchu 25 m3/h na osobu nebo minimální intenzita větrání 0,5 1/h. Jako ukazatel kvality vnitřního prostředí slouží oxid uhličitý CO2, jehož koncentrace ve vnitřním vzduchu nesmí překročit hodnotu 1500 ppm.“ Požadavky pro stanovení výkonu větrání obytných budov jsou stanoveny v doporučených normách ČSN EN 15251 a ČSN EN 15 665, uvedených v tabulce, přičemž návrh maximálního větracího výkonu se stanovuje dle vypočteného nejvyššího požadavku.

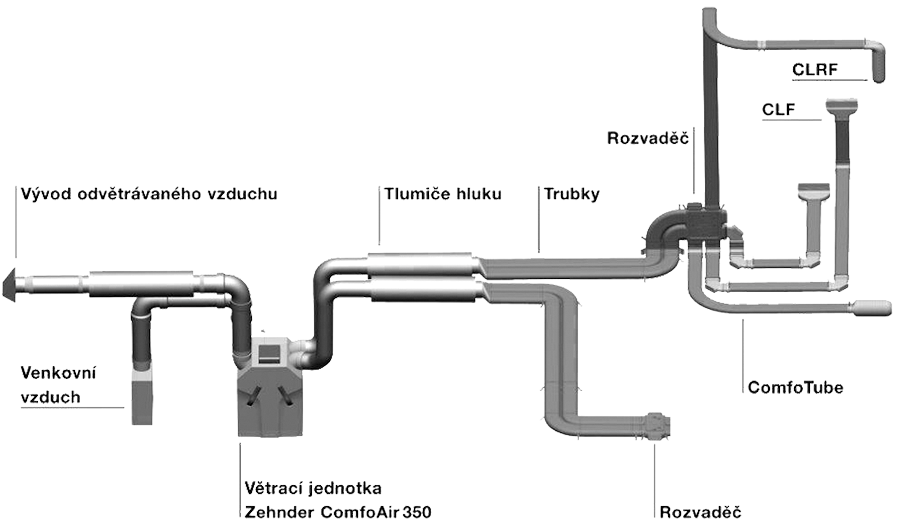

Na základě vypočteného požadovaného výkonu větrání a navržených tras rozvodů vzduchu se vypracuje cenová nabídka. Pro její zpracování lze využít návrhové programy výrobců. Příkladem je speciální návrhový software ComfoPlan firmy Zehnder, který je poskytován partnerům bezplatně a při návrhu systému větrání zohledňuje osvědčenou normu DIN 1946-6 při respektování české vyhlášky a norem ČSN EN 15251 a ČSN EN 15 665. Výstupem z tohoto programu je individuálně zpracovaná cenová nabídka s popisem, objednacím číslem a vyobrazením všech navržených výrobků a liniové schéma vedení rozvodů vzduchu. Uživatel tím získá podklad pro své rozhodnutí a podklad pro projektanta a vypracování prováděcí dokumentace.

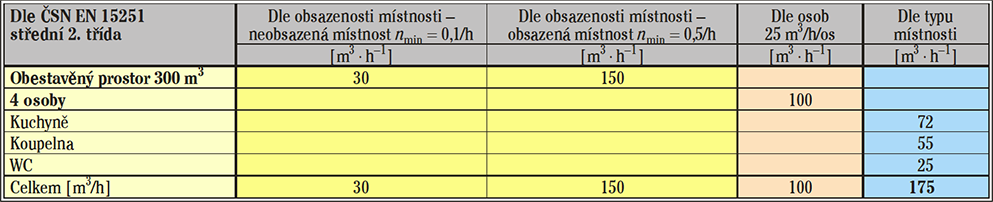

* Rovnoměrná výměna vzduchu = Množství odváděného vzduchu (z kuchyně, koupelny a WC) musí být vždy v rovnováze s množstvím přiváděného vzduchu (do obývacího pokoje, ložnice, dětských pokojů)! Modře zvýrazněné – obvyklé používané parametry pro výpočet výkonu. Nejvyšším požadavkem větrání je zpravidla požadavek dle typu místnosti.
2. krok: Prováděcí projektová dokumentace
Pro bezproblémovou realizaci systému větrání a upřesnění cenové nabídky se doporučuje vypracovat prováděcí projekt projektantem. Prováděcím projektem se upřesní umístění větrací jednotky, délka a místo vedení rozvodů vzduchu stejně jako přesné umístění vývodů vzduchu v místnostech. Projektant má k zpracování projektu systému větrání k dispozici 3D modely použitých prvků. V případě zájmu mohou výrobci uživateli nebo realizační firmě doporučit projektanty se zkušenostmi s návrhem systémů větrání nebo proškolit projektanty vypracovávající projekt domu nebo stavby.
3. krok: Instalace

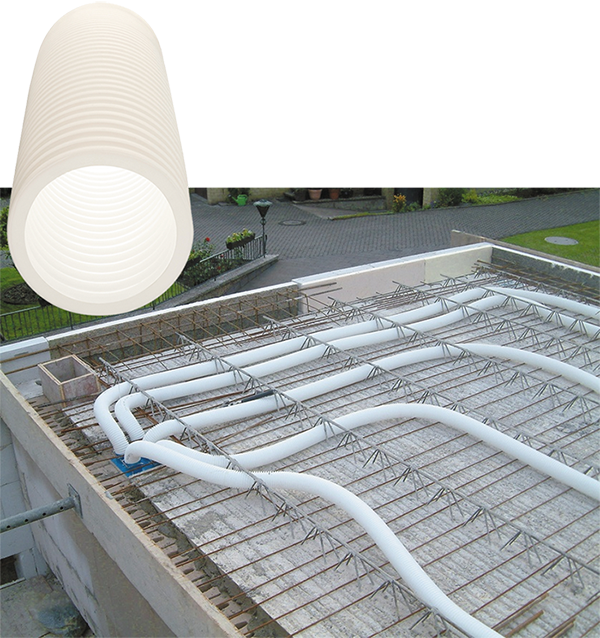

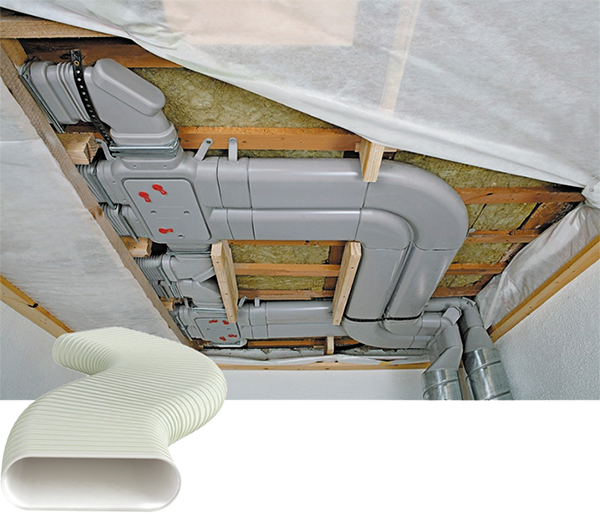

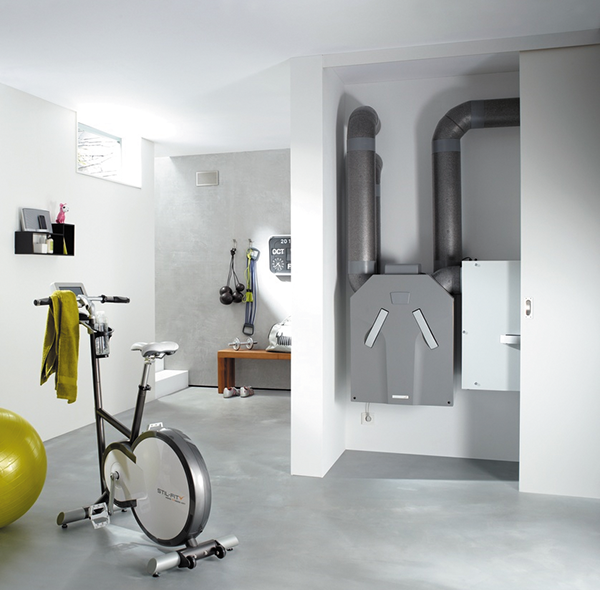

Instalace rozvodů vzduchu se doporučuje provádět souběžně se zdicími pracemi, kdy náklady na rozvod vzduchu jsou nejnižší. Potrubí můžeme položit a zalít přímo do vrstvy betonu. Díky jeho ohebnosti nejsou potřeba dodatečné tvarovky, které by zvyšovaly cenu. Rozvod vzduchu můžeme rovněž umístit do vrstvy tepelné či kročejové izolace nebo do stropních podhledů. Vlastní větrací jednotka, rozvaděče, tlumiče vzduchu ostatní doplňující zařízení, umístěné zpravidla do technické místnosti, se instalují až po dokončení omítek v rámci kompletace.
Instalaci, uvedení do provozu a vysvětlení obsluhy uživateli stavby provede instalatér, nejlépe autorizovaný partner výrobce nebo instalatérská firma jím předem proškolená dle prováděcího projektu v souladu s „Návodem na montáž a obsluhu“. K získání potřebné odbornosti může instalatér využít dostupná školení, například 1denní intenzivní školení v Zehnder Akademii, prováděná ve dvou navazujících stupních:
1. typ školení slouží k získání základních nezbytných znalostí k nabízení, návrhu a instalaci systémů větrání, završený získáním certifikátu, potřebného mj. v programu Nová zelená úsporám;
2. typ školení je určen pro instalatéry a servisní techniky se zkušenostmi s navrhováním a instalací systémů řízeného větrání a zahrnuje uvádění do provozu a vyregulování systémů větrání, diagnostiku a řešení možných poruch stejně jako záruční a pozáruční servis na výrobky Zehnder.
Výhodou pro konečného zákazníka i instalatéra je kompletní systém větrací jednotky a rozvodu vzduchu od jednoho výrobce. Instalace pak může být díky sladěným a snadno instalovatelným součástem rozvodů vzduchu rychlá a snadná. Předpokladem pro správnou montáž a vysvětlení obsluhy konečnému zákazníkovi jsou Návody na instalaci a obsluhu v češtině.
4. krok: Vyregulování systému

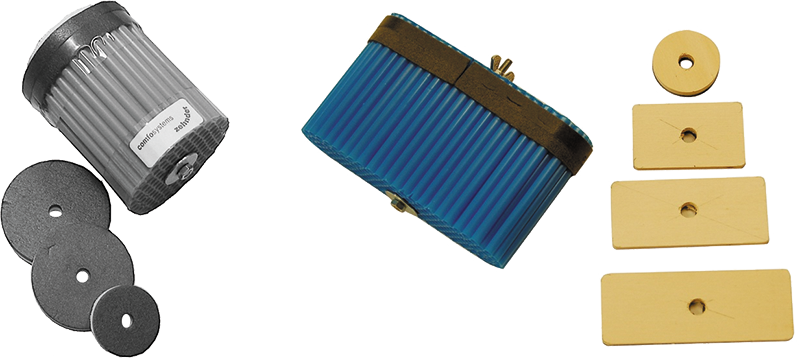

Po instalaci oken, dveří a uzavření domu nebo objektu se provádí individuální nastavení systému větrání vč. vyregulování proškoleným autorizovaným partnerem firmy výrobce. Přitom dojde k proměření skutečných průtoků vzduchu do jednotlivých místností a jejich následné vyregulování omezovači průtoku, instalovatelnými do potrubí nebo nastavením regulovatelných ventilů. Příklady omezovačů průtoku pro kulaté a ploché trubky Zehnder můžete vidět na obr. 5.
5. krok: Údržba, čistění
Pro dlouhou životnost a trvalou účinnost a efektivnost rekuperace je nutná občasná následující údržba a to jak uživatelem, tak i jednou za 2–4 roky servisním technikem:
a) Údržba prováděná uživatelem
Uživatel provádí sám následující údržbu dle návodu na obsluhu, neboť bez ní se postupně snižuje účinnost systému větrání a rekuperace:

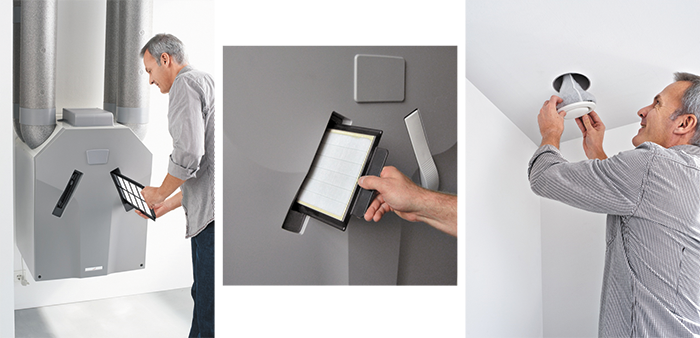

- Čištění nebo výměna filtrů v návaznosti na signalizaci na ovládacím panelu. V závislosti na umístění domu/stavby se doporučuje měnit filtry každých 6 až 12 měsíců a v případě potřeby je mezitím vyčistit vysátím vysavačem. Rovněž 1–2 krát ročně se doporučuje vyjmout ze zdi nebo stropu ventily pro přívod nebo odvod vzduchu, ventily opláchnout vlažnou mýdlovou vodou a osušit, v nich umístěné prachové filtry vysát vysavačem a ventil s filtry nasadit zpět.
b) Údržba prováděná instalatérem – servisním technikem
- Jednou za 2 až 4 roky (dle místa domu) se doporučuje zkontrolování výměníku tepla a ventilátorů.

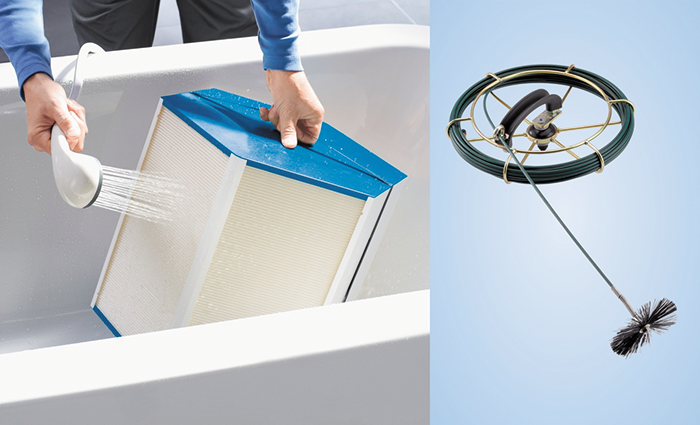

- Vyjmutý výměník tepla se profoukne vzduchem nebo vysaje vysavačem. Výměníky nové generace s polymerovými membránami lze rovněž propláchnout vodou, nechat osušit a vložit do jednotky zpět.
- Údržba ventilátorů spočívá v jejich vyjmutí, očistění oběžných kol jemným kartáčem a vysátím prachu.
Větrací trubky by měly mít, z hlediska hygieny nízkých tlakových ztrát a hlučnosti, uvnitř hladký resp. lehce zvlněný povrch. Ačkoliv se na jejich hladkém povrchu zpravidla neusazují žádné nečistoty, je žádoucí navrhnout systémy rozvodů vzduchu tak, aby je bylo možné po letech používání v případě potřeby snadno a důkladně vyčistit. Firma Zehnder nabízí vyčistění potrubí vysavačem s rotujícím kartáčem.
6. krok: Záruční a pozáruční servis
Záruka na systémy větrání je obvykle 24 měsíců od data instalace. Pro případný servis se doporučuje využít k tomu proškolené servisní techniky, na které Vám rádi sdělí kontakty výrobci.
