Provozování otopných soustav – 2. část

Článek o provozování otopných soustav se zaměřuje na správný provoz a seřizování otopných soustav, přičemž klade důraz na měření teplot ve vytápěných místnostech jako hlavní kritérium funkčnosti, nikoliv na průtoky otopné vody. Popisuje běžné provozní chyby, jako je škrcení průtoků a nesprávná obsluha termostatických ventilů, a doporučuje správné zacházení s termostatickými hlavicemi, zejména během letních odstávek. Článek také rozebírá tepelnou bilanci místností a upozorňuje na složitost přesného měření průtoků a jejich omezenou vypovídací hodnotu. Autor kritizuje běžné metody měření a protokolování průtoků jako často neúčelné a zdůrazňuje, že jediným spolehlivým důkazem správné funkce otopné soustavy jsou naměřené teploty v místnostech.
Další díl bude věnován automatizační technice v otopných soustavách.

Recenzent: Petr Vacek

Shrnutí první části

V prvním dílu jsme se zaměřili na provozování otopných soustav jako samostatnou disciplínu odlišnou od jejich projektování. Zvláštní důraz byl kladen na skutečnost, že rozhodujícím kritériem správné funkce soustavy nejsou průtoky otopné vody, ale dosažené teploty ve vytápěných místnostech v souladu s fyzikálním principem sdílení tepla.

Bylo poukázáno na nejčastější provozní chyby – zejména škrcení průtoků, neodůvodněné útlumy, nerespektování změn po zateplení budov a nesprávnou obsluhu termostatických ventilů – které vedou k narušení hydraulické i tepelné stability soustavy. Současně jsme připomněli základní legislativní rámec vytápění bytových domů a popsali postup ověřování funkce otopných těles v případech, kdy nejsou dosahovány projektované teploty.

D/ Doporučení pro uživatele termostatických ventilů

Otopná soustava kromě přípojek a rozvodů tepla v domě je vybavena termostatickými ventily (dále jen TRV) s termostatickou hlavicí (dále jen TH). Dohromady TRV+TH.
TH je osazována na tělo TRV a každá část má jinou funkci, kterou nelze zaměňovat a směšovat pojmy.

TRV má uvnitř umístěnou seřizovací část, která slouží výhradně pro odborné seřízení otopné soustavy domu podle předem vypočítanýchhodnot. Seřízení provádí zásadně odborná firma, přičemž neodborné zásahy mohou zcela narušit termickou a hydraulickou stabilitu celé otopné soustavy.

TH je prvek otopného tělesa, který slouží k regulaci teploty ve vytápěné místnosti. Nastavení se provádí pootočením hlavice na zvolenou značku, která odpovídá určité teplotě podle kalibrace výrobce. Hlavice pracuje na principu termostatu – udržuje nastavenou teplotu v místnosti automatickou regulací průtoku otopné vody tělesem.

TH funguje naprosto automaticky a nepotřebuje žádnou obsluhu. Např. při nastavení hodnoty 3.0 na teplotu 20 °C mívá hlavice teplotní rozsah cca ±1 °C. To znamená, že při dosažení nastavené teploty 21 °C začne uzavírat přívod otopné vody ≈ otopné těleso začne pomalu chladnout. Když v místnosti klesne teplota o 2 °C níže (19 °C), pak začne hlavice otevírat ventil a do tělesa proudí otopná voda ≈ těleso se začne zahřívat. Tyto změny jsou bezobslužné = automatické.

Při větrání dochází k ochlazení okolního vzduchu u hlavice, která na to reaguje otevřením ventilu a zvýšením průtoku otopné vody tělesem. Naopak při dodatečných tepelných ziscích v místnosti (např. slunečním záření, vaření, pečení nebo žehlení) hlavice postupně uzavírá ventil a omezuje přívod tepla do tělesa. Tím přispívá k udržení nastavené teploty a ke snížení potřeby tepla na vytápění.

Odstávka v letním období znamená, že otopným tělesem neproudí otopná voda a na vstupu do objektu nelze zaznamenat žádný odběr tepla. V tomto stavu je zavírání termostatické hlavice z hlediska měření spotřeby tepla bezpředmětné, protože nemá žádný vliv na indikátor instalovaný na otopném tělese.

Při uzavření TH během letní odstávky dochází vlivem zvýšené teploty vzduchu v místnosti (např. i nad 30 °C) k teplotní roztažnosti pracovní látky ve snímači hlavice. Tato roztažnost vyvolává zvýšení tlaku v uzavřeném systému snímače, a tím i zvýšené mechanické namáhání jeho konstrukce. Dlouhodobé působení těchto podmínek může nepříznivě ovlivnit životnost TH.

Dalším negativním důsledkem uzavření TH během letní odstávky je možnost hromadění vzduchu v uzavřených otopných tělesech. Vzduch nemá možnost přirozeně unikat a při zahájení otopné sezony může omezovat nebo zcela blokovat průtok otopné vody tělesem, což vede k jeho nedostatečnému vytápění. Vzduch uvězněný v tělese navíc obtížně uniká proti směru proudění vody. Odstranění vzduchu se provádí odvzdušněním otopného tělesa, obvykle prostřednictvím odvzdušňovacího ventilu. K hromadění vzduchu přitom nedochází pouze v nejvyšších podlažích, ale může se vyskytnout v kterékoli části otopné soustavy.

Následné odvzdušnění může být náročné nejen z důvodu rozptýleného výskytu zavzdušnění v různých částech objektu, ale i z hlediska samotného provedení. V některých případech může zásah do připojení otopného tělesa, nebo armatur, vést k úniku otopné vody, a proto je nutné postupovat odborně.

Jak postupovat před a při zahájení otopné sezony?

1/ V průběhu letní odstávky se doporučuje ponechat TH v plně otevřené poloze, tj. otevřít je na maximum a následně je nepatrně pootočit zpět. V této poloze dochází k minimálnímu mechanickému namáhání snímače, což přispívá k delší životnosti. Současně je umožněno postupné uvolňování a transport vzduchu ze soustavy směrem k místům určeným pro jeho odvádění. Výhodou tohoto řešení je soustředění vzduchu v nejvyšších částech soustavy, kde jsou obvykle instalovány odvzdušňovací prvky, a kde lze následně provést účinné odvzdušnění. Tuto činnost může za běžných podmínek provést i poučený uživatel, aniž by bylo nutné provádět zásahy v celém objektu.

Tento postup může vést ke snížení rozsahu odborných zásahů při odvzdušňování soustavy, protože zásah lze zpravidla soustředit do omezeného počtu míst namísto zásahů v celém objektu.

2/ Při zahájení otopné sezóny se doporučuje ponechat TH otevřené téměř na maximum. Tím je umožněn dostatečný průtok otopné vody, který napomáhá transportu vzduchu k místům určeným pro jeho odvádění a zvyšuje účinnost odvzdušňování soustavy. V důsledku toho může dojít ke snížení rozsahu zásahů spojených s odvzdušněním v celém objektu. V praxi se často ukazuje jako postačující odvzdušnění v nejvyšších částech soustavy. Otevřenou polohu TH je vhodné ponechat po dobu několika dní, případně postup opakovat, čímž se proces odvzdušnění stabilizuje.

Nejde pouze o odvzdušnění soustavy, ale také o potřebu zvýšeného tepelného výkonu v počáteční fázi provozu, aby se na provozní teplotu ohřály nejen vnitřní vzduch, ale i konstrukce stěn, stropů a podlah včetně vybavení bytů.

E/ Tepelná bilance místnosti – provozní požadavky na výkon otopného tělesa

Tato část se zabývá proměnlivostí vlivů působících na okamžitý výkon otopného tělesa. Z toho vyplývá, jak náročné je zajistit nejen dostatečný průtok otopné vody, ale i odpovídající teplotní parametry. Souhrnný vliv velkého počtu otopných těles v budově (např. 200 až 1000 ks), připojených často na více než 30 stoupaček, se promítá do technických a provozních požadavků na návrh distribuce tepla a regulaci zdroje tepla. Na obrázku je znázorněno rozložení jednotlivých složek rovnice.

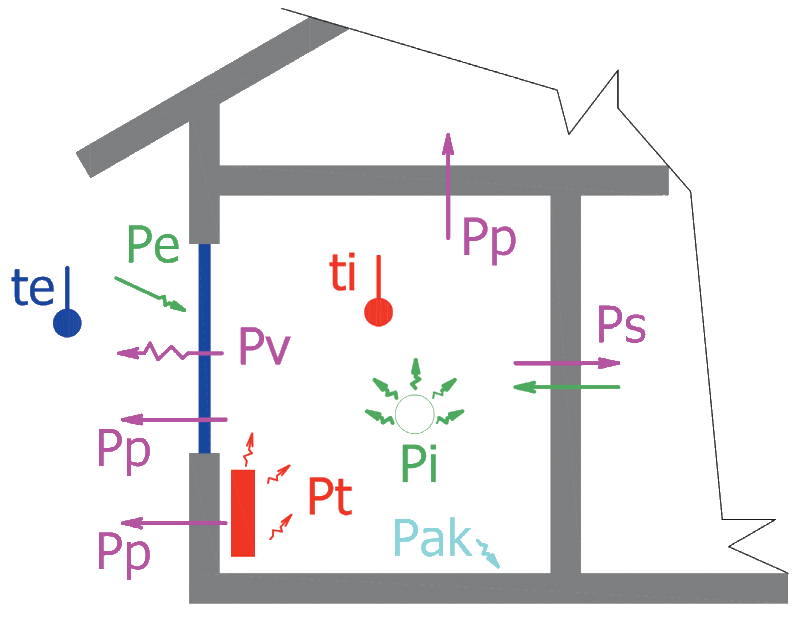

Okamžitý výkon tělesa je dán rovnicí:
P_t = (P_p+ P_v) – (P_e+ P_i) ± P_s ± P_ak (1)

Kde je
P_t – tepelný výkon tělesa [W]
P_p – tepelná ztráta prostupem tep-
la [W]
P_v – tepelná ztráta větráním [W]
P_e – tepelné zisky vnější [W]
P_i – tepelné zisky interní [W]
P_s – tepelné ztráty, ev. tepelné zisky mezi sousedními místnostmi [W]
P_ak – tepelné ztráty, ev. zisky z akumulace v konstrukcích a vybavení místností [W]
t_i – teplota vnitřního vzduchu [°C]
t_e – teplota venkovního vzduchu [°C]

V této části je rozšířen pohled na vliv oslunění oproti dříve publikovanému článku [8]. Kromě teplot ti a te jsou důležité také povrchové teploty konstrukcí na vnitřní i vnější straně, které jsou ovlivněny přestupem tepla mezi povrchem a okolním vzduchem. Na vnější straně konstrukce hraje významnou roli zejména oslunění, kdy může povrchová teplota dosahovat vysokých hodnot i při nízké teplotě venkovního vzduchu.

Tento jev vede ke snížení tepelných ztrát osluněných konstrukcí, zejména prostupem tepla. Obdobný efekt se projevuje i u oken, kde kromě snížení ztrát hraje významnou roli také přímý prostup slunečního záření, které ohřívá interiér. V důsledku těchto tepelných zisků může být požadovaný výkon otopného tělesa dočasně nižší. Je však nutné zohlednit, že tento vliv se uplatňuje pouze na osluněných částech budovy;u ostatních těles musí být výkon zajištěn bez započtení těchto zisků.

Z uvedeného vyplývá, že při provozu otopné soustavy nelze vystačit pouze s otopnou křivkou ekvitermní regulace, která vychází z projektových podmínek a proměnlivé vlivy, jako je oslunění či vnitřní te-
pelné zisky, nezohledňuje. Staticky seřízená soustava na tyto změny nedokáže pružně reagovat.

Uzavírání TRV sice umožňuje omezit výkon jednotlivých otopných těles, avšak současně ovlivňuje hydraulické poměry v soustavě. Snížení průtoku některými tělesy vede k přesměrování otopné vody do jiných, více otevřených těles, kde může dojít ke zvýšení průtoku, případně k nežádoucí hlučnosti. Zároveň se v těchto tělesech snižuje ochlazení otopné vody, což vede ke zvýšení teploty vratné vody. Vyšší teplota vratné vody pak způsobuje zvýšení výkonu těchto těles, na což jejich TRV reagují postupným uzavíráním. Tento proces se může řetězit v celé soustavě a negativně ovlivňovat její hydraulickou stabilitu.

Ve fázi návrhu otopné soustavy je obvykle nutné zajistit omezení maximálního diferenčního tlaku tak, aby byla zaručena její správná funkce. Jak však vyplývá z předchozího odstavce, provozní proměnlivost průtoků je nutné průběžně korigovat vhodnou regulací parametrů soustavy, aby byla zachována její hydraulická stabilita a správná funkce i v reálném provozu. To se však v praxi často nedaří.

F/ Seřizování otopných soustav

Součástí uvedení otopné soustavy do provozu po provedených úpravách je seřízení průtoků na projektované hodnoty, které se dle vyhlášky č. 193/2007 Sb. [2] a ČSN 14336 [4] prokazuje měřením a zaznamenává v dokumentaci (tzv. Protokolu o zaregulování otopné soustavy). Ten obvykle obsahuje porovnání projektovaných a naměřených hodnot průtoků otopné vody jednotlivými stoupačkami.

Dosažení projektovaných hodnot s předepsanou tolerancí je však v reálných provozních podmínkách velmi obtížné až prakticky nedosažitelné, neboť výsledky měření jsou zásadně ovlivněny aktuálními okrajovými podmínkami, které se od projektových předpokladů téměř vždy liší. Naměřené hodnoty jsou tak do značné míry poplatné okamžitému stavu soustavy v době měření a jejich vypovídací schopnost je proto omezená, zejména pokud jsou interpretovány bez znalosti těchto souvislostí.

V praxi se běžně setkávám se situacemi, kdy projekt stanoví průtok např. 8 m³·h^–1, ale bezvadný fakturační kalorimetr ukazuje průtok 5 m³·h–¹ – to potom můžete měřit až do smrti (promiňte mi výraz). Zde je průtok pouze 62,5 % => tolerance 37,5 %. Za těchto podmínek je zřejmé, že snaha „dohnat“ projektované hodnoty dalším a dalším měřením postrádá reálný smysl, protože výsledek je zásadně ovlivněn aktuálním stavem soustavy a okrajovými podmínkami, které nelze uvést do projektového stavu.

Paradoxní přitom je, že ani při takto výrazné odchylce nejsou evidovány stížnosti na nedostatečné vytápění! To jasně ukazuje, že skutečné provozní podmínky a chování soustavy se mohou od projektových předpokladů významně lišit. Nejde přitom o výjimečný stav, ale o běžnou zkušenost z provozu.

Motto: Cílem a úkolem provozování otopných soustav není distribuce množství otopné vody do těles, ale distribuce tepla.

Měření v otopných soustavách vs. protokol

V principu nejde o to, že by se průtok nedal změřit – změřit lze prakticky cokoliv. Smysl však mají pouze takové hodnoty, které jsou získány za relevantních podmínek a mají odpovídající vypovídací schopnost. Pokud tomu tak není, stávají se naměřené údaje z hlediska posouzení funkce otopné soustavy spíše zavádějící a mohou vést k chybným závěrům, než aby přispěly k jejímu správnému provozu.

Aby mělo porovnání projektovaných a naměřených hodnot smysl, muselo by každé měření probíhat za stejných okrajových podmínek, jaké byly uvažovány při návrhu. Tyto podmínky však v reálném provozu prakticky nelze reprodukovat. I objektivně správně naměřené hodnoty proto mohou být z hlediska posouzení funkce otopné soustavy jen omezeně relevantní.

Existuje řada důvodů, proč lze oprávněně pochybovat o relevanci porovnávání vypočítaných a tzv. „zaregulovaných“ hodnot průtoků v otopné soustavě, jak je uvádí „Protokol o zaregulování otopné soustavy“.

Samotný pojem „zaregulování“ je přitom zavádějící a terminologicky nepřesný. V praxi totiž nedochází k žádné jednorázové „zaregulaci“, ale k seřízení soustavy (tj. nastavení armatur na projektované hodnoty) a k její následné regulaci v čase. Tyto procesy mají odlišný charakter i účel a jejich směšování pod jeden pojem vede k nepřesnostem v interpretaci i k chybným závěrům v praxi.

Opět připomenu, že provozování otopných soustav je zcela odlišná disciplína oproti projektování otopných soustav pro výstavbu.

Aby mohly být vypočtené hodnoty měřením potvrzeny, musely by být v okamžiku měření beze zbytku splněny všechny projektované okrajové podmínky. To je však v reálném provozu prakticky nedosažitelné.

Projekční podmínky jsou:
– Typ a velikost otopného tělesa odpovídají tepelným ztrátám stanoveným výpočtem v době výstavby, včetně návrhu jeho připojení na rozvody a stoupačky. Po dodatečných úpravách objektu, zejména po zateplení, se však hodnoty tepelných ztrát výrazně mění, zatímco otopná soustava včetně potrubních rozvodů zpravidla zůstává beze změny.
– Otopná tělesa nesmí být zakryta nábytkem, záclonami, závěsy ani jinými překážkami, které by omezovaly přenos tepla do místnosti.
– Všechna otopná tělesa musí být osazena TRV a TH.
– V době měření musí být všechny TH nastaveny podle návodu výrobce na výpočtovou teplotu, tj. 20 °C (nesmí být ani méně, ani více). Teplota se ověřuje teploměrem bez ovlivnění sálavým teplem. Po celou dobu měření se nesmí měnit, např. vlivem zásahů uživatelů (zavírání TRV při odchodu z bytu apod.).
– Teplota v místnostech musí být ustálená, což je stav s výraznou časovou setrvačností a současně ovlivněný hysterezí regulace.
– V době měření musí být v provozu všechna projektovaná otopná tělesa v bytech; žádné nesmí být uzavřeno ani nesmí oproti projektu chybět.
– Při měření musí odpovídat i teplota venkovního vzduchu výpočtovéhodnotě podle projektu, což je v drtivé většině otopné sezony nedosažitelné (ani během nejchladnější části roku se potřebné teploty nevyskytují). Doporučení měřit za „obvyklých podmínek“ je sice líbivé, avšak fakticky neurčité, protože není zřejmé, co tímto pojmem konkrétně rozumět, přestože výpočtové podmínky projektu jsou jednoznačně definovány.
– V průběhu měření nesmí dojít k tomu, aby TH bez zásahu obsluhy začaly uzavírat TRV ještě před ukončením měření; v opačném případě dochází k průběžnému omezování průtoku a tím ke zkreslení výsledků.
– Jestli je na vstupním průtokoměru soustavy menší optimalizovaný průtok oproti projektu, potom nelze nikdy naměřit projektované hodnoty.
– Z důvodu přesnosti měření průtoku kalorimetrem nesmí být teplotní rozdíl mezi přívodem a zpátečkou nižší než 3 K.
– V době měření nesmí být žádná část obálky budovy ani výplně otvorů ovlivněny vnějšími tepelnými zisky (např. osluněním), které snižují tepelné ztráty. Obdobně to platí i pro vnitřní tepelné zisky.
– V provozu musí být veškerá větrací zařízení na úrovni minimální intenzity větrání i = 0,3. Tento požadavek může ovlivnit výsledky měření i o více než 30 %, v závislosti na poměru objemu prostoru k ochlazovaným plochám. Tolerance podle vyhlášky č. 193/2007 Sb. je ±15 % (v některých doporučeních se sice uvádí i ±10 %, rozhodující je však požadavek vyhlášky). Nabízí se otázka, zda zde nehraje roli i subjektivní přístup tvůrce těchto doporučení.
– V provozu musí být i všechna otopná tělesa v suterénech a nebytových prostorách.
– Absolutně zásadní podmínkou při měření je dodržení dodavatelské otopné křivky PODLE PROJEKTU pro seřízení otopné soustavy. V praxi je však ověřeno, že tento požadavek je prakticky nezajistitelný (snad s výjimkou ojedinělých případů). Současně v místech předání tepla, kde je průtok nastaven pouze ručním seřizovacím (regulačním) ventilem, nelze v době měření zajistit stabilní diferenční tlak tak, aby se průtok již na vstupu do soustavy neměnil.
– Na průtok otopné vody mají zásadní vliv nesouladné teplotní parametry dodávky vůči fyzikální potřebě v objektu (dodávky bývají vyšší i o 10 °C ⇒ fyzikálně klesá průtok).

Poznámky:
Opakovatelnost měření lze snadno zpochybnit. Věrohodnost lze prokázat pouze tehdy, pokud součet naměřených průtoků odpovídá hodnotě průtoku, kterou ve stejném okamžiku vykazuje kalorimetr. Porovnávání s projektovanými průtoky v jednotlivých větvích postrádá smysl, protože s ohledem na časovou a technickou náročnost měření není reálně možné současně ověřit, zda jsou všechny prvky otopné soustavy nastaveny v polohách odpovídajících projektu.

Zásadní je při seřízení důsledně nastavit projektované hodnoty na všech TRV a TH a na patách stoupaček jako výchozí stav. Ten vytváří referenční podmínky pro následné praktické úpravy parametrů (≈ ladění), které mohou probíhat i v průběhu celé otopné sezony (zejména úpravy tvaru a sklonu otopné křivky v závislosti na klimatických podmínkách).

Důležitou roli hraje také zpětná vazba uživatelů otopných těles, kteří se v zásadě dělí na ty, kteří respektují pravidla vytápění, a na ostatní, kteří např. přijdou otevřít dveře v lehkém oděvu s tvrzením: „Topení nefunguje, tady mrzneme.“
V prvním kroku se ověřují technické vlastnosti TRV a TH a jejich nastavení, následně pak i dlouhodobější měření teplot na otopných tělesech, v místnosti a venkovního vzduchu. Předpokladem je, že všechna otopná tělesa v bytě jsou v projektova-ném stavu a funkci.

Uzavřená otopná tělesa, např. v ložnicích nebo kuchyních, přitom zásadně zkreslují vytápění bytu. Provoz pouze části instalovaných těles (např. dvou ze čtyř) neumožňuje dosáhnout požadovaného tepelného výkonu. V takovém případě nelze stížnost na nedostatečné vytápění považovat za oprávněnou.

Závěr

1/ POKUD NEJSOU SPLNĚNY VŠECHNY UVEDENÉ OKRAJOVÉ PODMÍNKY, NENÍ Z FYZIKÁLNÍHO HLEDISKA PŘÍPUSTNÉ UČINIT VÝROK, ŽE JDE O VYVÁŽENÝ STAV. V opačném případě jsou zapsané průtoky irelevantní – prakticky neopakovatelné → naprosto zbytečné.

2/ JEDINÝM DŮKAZEM O SPRÁVNÉ FUNKČNOSTI OTOPNÉ SOUSTAVY JSOU NAMĚŘENÉ TEPLOTY VE VYTÁPĚNÝCH MÍSTNOSTECH, a nikoliv průtoky. Voda při proudění soustavou postupně chladne, a proto je nutné do vzdálenějších otopných těles zajistit vyšší průtok. Průběh ochlazování nelze objektivně přesně stanovit, protože potrubní rozvody jsou vedeny v prostředí s proměnlivými teplotami okolního vzduchu. Z tohoto důvodu nemůže být jako důkaz funkčnosti otopných těles použito pouze měření teploty otopné vody na vstupu do tělesa.

3/ Z uvedených důvodů je při tzv. „zaregulování“ kontraproduktivní (časově i ekonomicky) vytvářet tabulky projektovaných a skutečných průtoků. Tyto hodnoty představují proměnlivou veličinu ovlivněnou řadou faktorů, a jejich porovnávání proto neodpovídá fyzikálním principům sdílení tepla a má omezenou vypovídací schopnost.

Literatura

[1] Zákon č. 406/2000 Sb., o hospodaření energií – znění od 1. 1. 2026. In: Zákony pro lidi.cz (online). © AION CS 2010–2026. Dostupné z: https://www.zakonyprolidi.cz/cs/2000–406#f2097055 [cit. 15. 5. 2026]
[2] Vyhláška č. 193/2007 Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu – znění od 1. 9. 2007. In: Zákony pro lidi.cz(online). © AION CS 2010–2026. Dostupné z: https://www.zakonyprolidi.cz/cs/2007–193#f3805464 [cit. 15. 5. 2026]
[3] Vyhláška č. 38/2022 Sb., o kontrole provozovaného systému vytápění a kombinovaného systému vytápění a větrání – znění od 1. 3. 2022. In: Zákony pro lidi.cz (online). © AION CS 2010–2026. Dostupné z: https://www.zakonyprolidi.cz/cs/2022–38#f7367673 [cit. 15. 5. 2026]
[4] ČSN EN 14336. Tepelné soustavy v budovách – Montáž a přejímka teplovodních tepelných soustav. 2025–11. Praha: Česká agentura pro standardizaci.
[5] ČSN EN 12831–1. Energetická náročnost budov – Metoda výpočtu projektovaného tepelného výkonu. 2018–9. Praha: Česká agentura pro standardizaci.
[6] BAŠTA, Jiří. Otopné plochy – otopná tělesa. Praha: České vysoké učení technické v Praze, 2016. ISBN 97880-01-05991-3.
[7] DRKAL, František; ZMRHAL, Václav. Vytápění. Praha: České vysoké učení technické v Praze, 2004.
[8] GALÁD, Vladimír. Teplotní stabilita. Topenářství instalace. 2022, roč. 56, č. 1, s. 32–34, 36–37, ISSN 1211–0906. Dostupné z: https://www.topin.cz/clanky/teplotni-stabilita-detail-12561 [cit. 15. 5. 2026]

Operation of Heating Systems – Part 2

The article on the operation of heating systems focuses on their proper operation and adjustment, emphasizing temperature measurements in heated spaces as the primary indicator of system performance, rather than flow rates of the heating water. It describes common operational issues, such as throttling of flow rates and improper use of thermostatic valves, and provides recommendations for correct handling of thermostatic heads, particularly during summer shutdown periods.

The article also discusses the heat balance of rooms and highlights the complexity of accurately measuring flow rates, as well as their limited explanatory value. The author criticizes commonly used methods of flow measurement and related reporting as often ineffective, stressing that the only reliable evidence of proper heating system performance is the measured indoor temperature.

Next part of the article will be devoted to automation technology in heating systems.

Keywords: heating systems operation, heat transfer principles, thermostatic radiator valves, heating system regulation, energy efficiency in buildings, district heating operation, heating system diagnostics.

POKRAČOVÁNÍ PŘÍŠTĚ
