Otevírací přetlak pojistného ventilu

potrubí a armatury

Otázky - vedoucí a recenzent rubriky Miloš Bajgar

Otázka:

Zdravím do redakce Topin,nedávno jsme si koupili elektrický tlakový zásobníkový ohřívač vody. Výrobce uvádí maximální provozní přetlak vody v ohřívači 0,6 MPa, ovšem přibalený pojistný ventil je nastaven na přetlak 0,67 ± 0,03 MPa. Domníváme se, že by otevírací přetlak pojistného ventilu měl být nižší, nebo nejvýše stejný jako maximální provozní přetlak vody v ohřívači. Není nastavení otevíracího přetlaku pojistného ventilu chybné?
Děkuji za Vaši reakci.

Odpověď:

Máte pravdu, otevírací přetlak pojistného ventilu by měl být nižší, nebo nejvýše stejný jako maximální provozní přetlak vody v ohřívači. ČSN 06 0830 [1] stanovuje, že otevírací přetlak pojistného ventilu nesmí být vyšší než nejvyšší provozní přetlak ohřívače. Výrobce však maximálním provozním přetlakem vody v ohřívači označuje jeho jmenovitý tlak.

Bezpečností elektrických zásobníkových ohřívačů vody se zabývá ČSN EN 60335-2-21 ed. 3 [2], která stanovuje, že pojistná přetlaková zařízení uzavřených ohřívačů vody musí zamezovat zvýšení tlaku v nádobě ohřívače o více jak 0,1 MPa nad jmenovitý tlak. Splnění tohoto požadavku se kontroluje podrobením nádoby ohřívače pozvolnému zvyšování tlaku vody.

Nejvyšší provozní přetlak elektrického zásobníkového ohřívače je tedy o 0,1 MPa větší než jeho jmenovitý tlak. Nastavení pojistného ventilu na otevírací přetlak 0,67 ± 0,03 MPa umožňuje jeho otevření při přetlaku 0,64 až 0,70 MPa, což vyhovuje požadavku ČSN EN 60335-2-21 ed. 3 [2], která při jmenovitém tlaku nádoby ohřívače 0,6 MPa (PN 6) povoluje nejvyšší přetlak vody v ohřívači 0,6 + 0,1 = 0,7 MPa.

Pojistné ventily kombinované se zpětným ventilem (obr. 1) používané obvykle u elektrických tlakových zásobníkových ohřívačů vody do objemu 200 l musejí odpovídat ČSN EN 1488 [3], podle které je zmíněný přetlak 0,67 ± 0,03 MPa otevíracím tlakem na počátku otevírání ventilu, tedy přetlakem, při kterém se výtokem vody na odtoku pojistného ventilu ukáže jeho otevření.

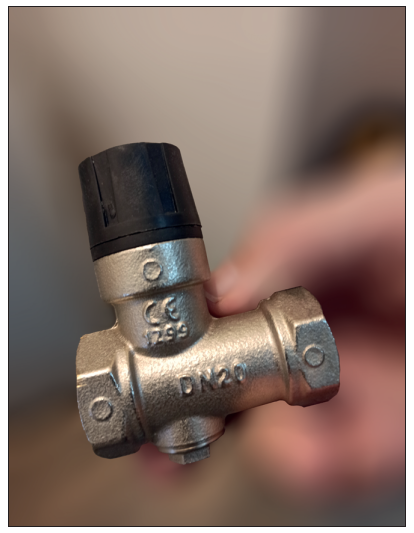

Obr. 1 • Pojistný ventil kombinovaný se zpětným ventilem používaný pro elektrické tlakové zásobníkové ohřívače vody

Literatura

[1] ČSN 06 0830. Tepelné soustavy v budovách – Zabezpečovací zařízení. 2014–8. ÚNMZ. Praha.
[2] ČSN EN 60335-2-21 ed. 3. Elektrické spotřebiče pro domácnost a podobné účely – Bezpečnost – Část 2–21: Zvláštní požadavky na akumulační ohřívače vody. 2021–10. ČAS. Praha.
[3] ČSN EN 1488. Armatury budov – Pojistné skupiny pro expanzní vodu – Zkoušky a požadavky. 2022–6. ČAS. Praha.
