Nové kotlové moduly Ivar BIG DN 40, DN 50 a DN 65 pro přípravu a distribuci otopné vody

otopné soustavy

příprava teplé vody

Na základě prodejního úspěchu a narůstajících požadavků především ze strany projekčních, ale i realizačních firem, se společnost IVAR CS rozhodla rozšířit nabídku o kotlové moduly ve velkých BIG dimenzích DN 40, DN 50 a DN 65 včetně kompletního volitelného příslušenství. Využití nových kotlových modulů je především v oblasti instalace technických zázemí sloužících pro přípravu otopné vody v rezidenčním, komerčním, průmyslovém nebo nemocničním sektoru.

Nové kotlové moduly IVAR BIG jsou předurčeny pro přípravu a distribuci otopné vody v systémech radiátorového, podlahového, stěnového a stropního vytápění, nabíjení zásobníkových ohřívačů TV a akumulačních nádob s uzavřeným okruhem otopné vody, s podmínkou dodržení všech provozních a technických limitů.

Kotlové moduly nesměšované IVAR.S-300 jsou moduly určené pro distribuci otopné vody v systémech radiátorového vytápění, pro nabíjení zásobníkových ohřívačů TV a akumulačních nádob. Dle dimenze jsou použitelné v rozsahu výkonu od 211 kW do 356 kW (při ∆T = 20 K) a rozsahu průtoku od 9 100 l·h^–1 do 15 300 l·h^–1.

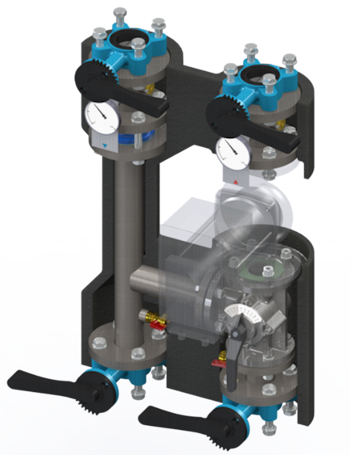

Kotlové moduly směšované s 3cestným směšovacím ventilem IVAR.TV3–300 jsou moduly určené pro přípravu a distribuci otopné vody v systémech radiátorového, podlahového, stěnového a stropního vytápění v kombinaci se zdroji s vysoce proměnlivými teplotami, jako jsou kotle na tuhá paliva či kombinované tepelné a výkonové systémy. Dle dimenze jsou použitelné v rozsahu výkonu od 150 kW do 314 kW (při ∆T = 20 K) a průtoku od 6 460 l·h^–1 do 13 500 l·h^–1. Parametry maximálního provozního tlaku 10 bar a teploty +100 °C jsou použitelné pro všechny typy modulů a dimenze DN 40, 50 a 65.

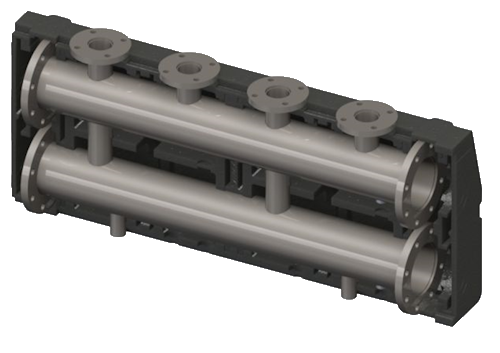

Mezi hlavní prvky systému patří vedle kotlových modulů i horizontální distribuční rozdělovače IVAR.HC-DN 40 až DN 65, které umožňují přírubové připojení jednotlivých kotlových modulů IVAR BIG a v případě požadavku i hydraulického oddělovače. Horizontální distribuční rozdělovače umožňují připojení dvou nebo tří kotlových modulů IVAR.S-300 a IVAR.
TV3–300 v dimenzi DN 40, DN 50 a DN 65 a hydraulických oddělovačů IVAR.HS 220 a IVAR.HS 320.

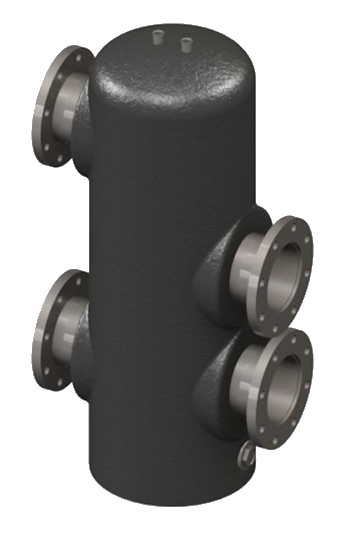

V případech, kdy je v systému více zdrojů tepla na primárním okruhu, nebo více topných okruhů na okruhu sekundárním, zabezpečují hydraulické oddělovače IVAR.HS 220 a IVAR.HS 325 hydraulické vyrovnání dynamických tlaků v závislosti na objemovém průtoku primárního a sekundárního okruhu, a z toho plynoucí hydraulickou stabilitu. Po instalaci automatických odvzdušňovacích ventilů a vypouštěcích kulových uzávěrů umožňují odstranění vzduchových bublin a odstranění nečistot, čímž prodlužují i funkčnost a životnost celého systému. Maximální výkony jsou dle typu v rozsahu od 750 kW do 1 600 kW (při ∆T = 20 K) s maximálním průtokem od 33 000 l·h^–1 do 70 000 l·h^–1.

Výhradní použití kvalitních materiálů a přesné těsnicí plochy zaručují dlouhou životnost, vysokou přesnost a kompaktní rozměry, oběhová elektronická čerpadla DAB.EVOPLUS pak spolehlivý, tichý a maximálně ekonomický provoz. Vizuálně atraktivní design tepelné izolace z EPP splňuje tepelně izolační požadavky na systém, a to jak v případě vytápění, tak i chlazení. Aby mohl být systém považován skutečně za 100%, je potřeba zmínit širokou nabídku volitelného příslušenství, které jej dělá variabilně bezkonkurenční. Jedná se především o opěrné podlahové držáky pro kotvení horizontálních rozdělovačů nebo hydraulických oddělovačů k podlaze, redukční sady umožňující připojení kotlových modulů na horizontální rozdělovače větších dimenzí, 90° připojovací potrubí pro úhlové propojení rozdělovačů, servopohony, zaslepovací příruby, spojovací prvky nebo těsnění.

Cílem systému IVAR BIG je nabídnout projektantům, ale i realizačním firmám stavebnicový systém, kde jednotlivé prvky významným způsobem zjednodušují, urychlují a zlevňují instalaci, a současně s ní eliminují chyby vznikající neodbornou montáží.

V případě zájmu o technické podklady k uvedeným produktům kontaktujte obchodně-technické oddělení dodavatele, společnost IVAR CS spol. s r.o.
