Montáž solárních kolektorů bez nářadí

17.08.2012 Firma: STIEBEL ELTRON spol. s r. o. Časopis: 5/2012,

Výsledkem snahy konstruktérů výrobce Stiebel Eltron co nejvíce ulehčit práci při instalaci solárních kolektorů je nový upevňovací systém. V nejkratším čase, jednoduše a bez nářadí s ním lze instalovat tepelné solární kolektory na šikmé střechy s taškovou nebo podobnou krytinou.

Tím, že odpadá použití nářadí, získává řemeslník „ruku“ navíc a montáž na střeše probíhá i mnohem bezpečněji. Důležitá je též nízká hmotnost kolektorů Stiebel Eltron. Vzhledem k vzájemnému přizpůsobení prvků, je možná svislá i vodorovná montáž, včetně vodorovné, s vzájemným napojením. Propojovací systém PROFI CLICK® zajišťuje rychlé a těsné spoje kolektorů s potrubním systémem solární soustavy, a protože k němu rovněž není zapotřebí nářadí, lze celou instalaci na střeše provést pouze rukama. Postup montáže je zřejmý z obrázků:

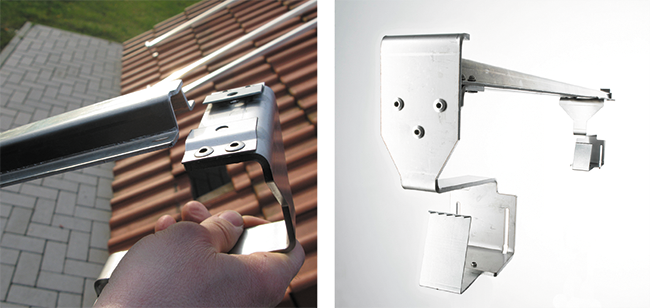

Krok 1:• Nasazení střešních háků na lištu – držák kolektoru, vpravo je držák kolektoru s nasazeným hákem

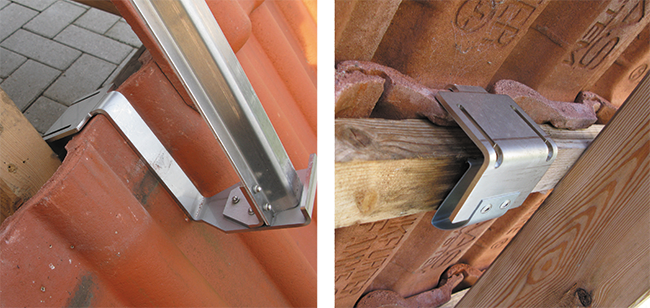

Krok 2: • Po sejmutí prvku střešní krytiny se upevní střešní háky na latě (vlevo). Vpravo spodní strana střechy: střešní hák je uchyceny k lati

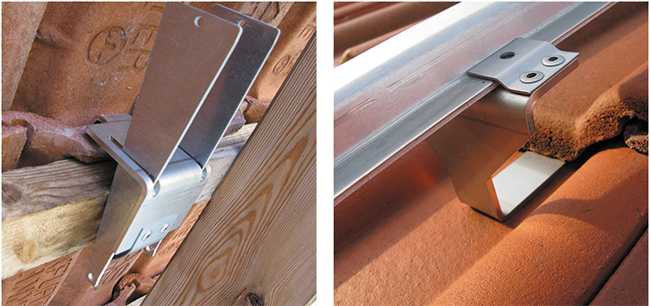

Krok 3:• Pomocí dvou klínovitých šablon jsou háky bezpečně fixovány. Vpravo detailní pohled na vrchní stranu střechy po vrácení krytinového prvku.

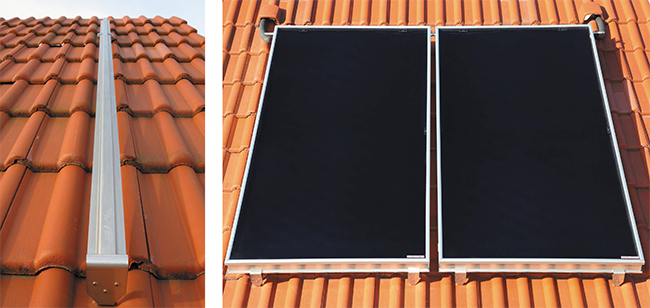

Krok 4: • Držáky kolektoru jsou přichyceny a kolektory mohou být na ně upevněny

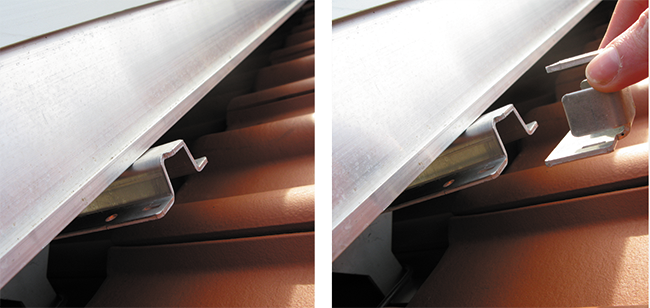

Krok 5: • Na horních koncích držáků – lišt přesahujících kolektory jsou montovány pojistné držáčky…

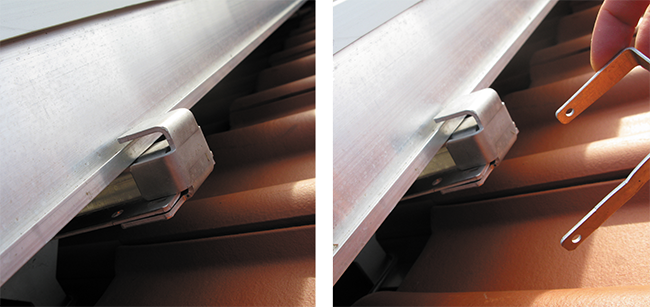

Krok 6: • ... , které jsou po nasazení upevněny klipem (vpravo) ...

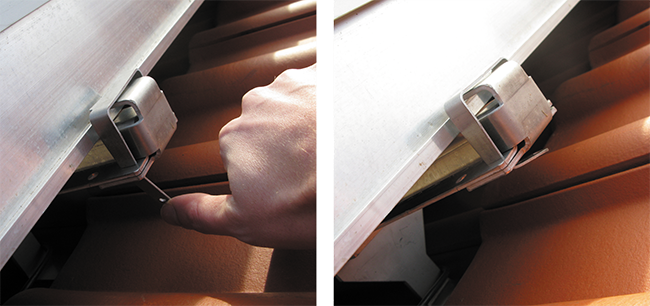

Krok 7: • ... jehož zajištění se provede ohnutím konců rukou. Pak je zajištěno bezpečné upevnění kolektoru na střeše bez šroubů, vrutů atd.

zpracováno podle podkladů Stiebel Eltron
