Dotované automatické kotle ROJEK TKA a TKA BIO

–  kotle na hnědé uhlí a pelety nebo na pelety

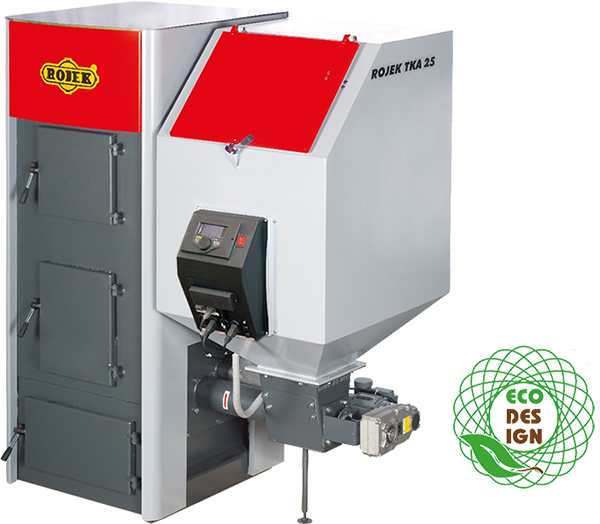

Automatické kotle ROJEK TKA 15, TKA 25, TKA 45 a TKA 80 umožňují automaticky spalovat hnědé uhlí Ořech 2 o zrnitosti 4–5 mm nebo dřevní pelety o průměru 6–8 mm (TKA 15) nebo 6–10 mm (TKA 25, 45) nebo 6–24 mm (TKA 80).

Kotle ROJEK TKA BIO umožňují automaticky spalovat jenom dřevní pelety o průměru 6–8 mm (TKA BIO 15) nebo 6–10 mm (TKA BIO 25, BIO 45) nebo 6–24 mm (TKA BIO 80). Ideální a doporučené je spalovat dřevní pelety A1 (ENplus A1 = pelety bez kůry) nebo případně A2 (ENplus A2 = pelety s kůrou). Doporučujeme používat vždy dřevní pelety A1 (ENplus A1).

Špatná kvalita paliva v hnědém uhlí Ořechu 2 nebo ve dřevních peletách může výrazně negativně ovlivnit výkon a emisní parametry kotle.

U paliv hnědé uhlí Ořech 2 anebo dřevní pelety při spalování v automatickém režimu splňují kotle ROJEK dle typu emisní Třídu 4 až Třídu 5 dle ČSN EN 303 – 5/2013 Sb. Zároveň všechny kotle TKA splňují nejpřísnější požadavky na EKODESIGN (hodnoty emisí a sezónní účinnosti) dle Nařízení komise (EU) č. 2015/1189.

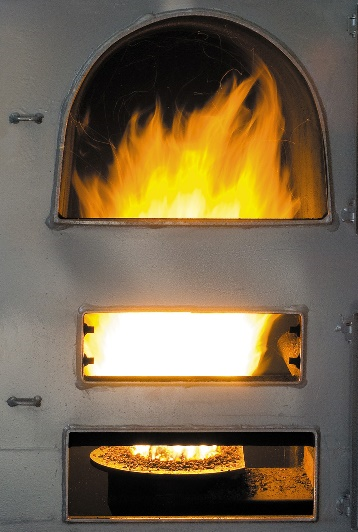

V kotli je instalován retortový hořák ROJEK, který je konstruován na principu spodního přikládání paliva a samotné hoření (spalování) lze přirovnat k hoření v kovářské výhni. Ze zásobníku je palivo dodáváno šnekovým podavačem do tělesa retorty. Zde je vytlačováno vzhůru na kruhový rošt.

Rošt i retorta jsou vyrobeny z litiny. Retorta je umístěna ve směšovači, do kterého je vháněn vzduch ventilátorem. Drážkami mezi retortou a roštem je pak vzduch vháněn do nahořelé vrstvy paliva. Intenzita hoření (intenzita rozdmýchávání paliva) je dána regulovatelným přísunem množství vzduchu do ventilátoru plynulým řízením otáček ventilátoru.

Přednosti automatických kotlů ROJEK s retortovým hořákem:

• český výrobek se zárukou dostupnosti náhradních dílů a servisu
• komfort automatického dávkování paliva a jednoduchá obsluha
• modulační řízení výkonu kotle
• díky zásobníku paliva (typ a tvar dle provedení), elektronické regulaci a hořáku se šnekovým podavačem pracuje kotel v automatickém režimu několik dní
• možnost napojení kotle na nadřazenou regulaci vytápění
• přesná regulace teploty vytápěného prostoru
• nižší spotřeba paliva = úspora nákladů na vytápění
• univerzálnost kotlů TKA a tím získaná nezávislost při výběru paliva
• nízká emisní zátěž pro okolí
• prodloužená záruka na těsnost kotlového tělesa je 5 let při používání garantovaného a certifikovaného paliva a při dodržení provozních a instalačních podmínek
• retortové hořáky mohou být montovány do automatických kotlů dle přání zákazníka z pravé nebo levé strany včetně zásobníku na palivo

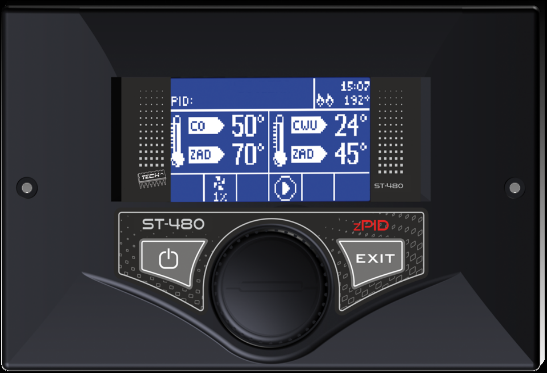

Kotle TKA jsou dodávány s modulační řídicí jednotkou ST 480 zPID

Předností tohoto regulátoru je jeho jednoduchá a intuitivní obsluha. U regulátoru s řízením zPID, kde otáčky ventilátoru se určují na základě teploty vody ÚT a teploty spalin měřené na výstupu z kotle, je práce ventilátoru nepřetržitě řízená, i jeho otáčky se mění podle aktuálně naměřených hodnot výstupní teploty ÚT, spalin a různých typů parametrů a jejích rozdíl vůči zadaným hodnotám. Algoritmus zPID umožňuje udržení stabilních hodnot zadaných teplot bez zbytečných odchylek a oscilací. Výkon kotle se plynule mění a upravuje dle potřeby dodávky teplé vody do ÚT. Použití tohoto typu regulace s čidlem teploty spalin, přináší úspory paliva od několika až do více jak deseti procent.

Teplota ÚT je velice stabilní, což prodlužuje životnost výměníku (kotle). Kontrola teploty spalin snižuje emise prachu i škodlivých plynů. Tato regulace umožňuje využít větší množství energie obsaženou ve spalinách pro ohřev vody ÚT v kotli.

Regulátor ROJEK ST - 480zPID ovládá:

• ventilátor hořáku (moduluje otáčky ventilátoru)
• podavač paliva (řídí dávkování dle aktuální potřeby)
• čerpadlo kotlového okruhu
• čerpadlo oběhové vody ústředního topení (ÚT)
• čerpadlo teplé vody (TV)
• čerpadlo cirkulace (TV)
• pohon směšovacího ventilu

Navíc a za příplatek může regulátor spolupracovat například:

• s ekvitemním čidlem (doporučováno spíše pro novostavby a zateplené budovy)
• s dalšíma dvěma čtyřcestnými nebo třícestnými pohony ventily (přes dodatkové moduly)
  – CS-i-1; CS-i-1 TUV; CS-i-1m – moduly regulátorů směšovacího ventilu
  – CS 431n –modul regulátoru směšovacího ventilu
• s pokojovým termostatem
  – S 290 v1/ CS 292 v1 Pokojový termostat – klasický dvoustavový
  – S 290 v2/ CS 292 v2 Pokojový termostat – bezdrátový dvoustavový
  – S 290 v3/ CS 292 v3 Pokojový termostat – dvoustavový se stálým podsvícením
  – S 296 Pokojový termostat – RS komunikace s kotlem
  – S 280 Pokojový termostat – RS komunikace, barevný dotykový zobrazovací displej
• s modulem CS 505 ETHERNET

SVT kódy dotovaných kotlů ROJEK TKA a TKA BIO jsou:

• ROJEK TKA BIO 15
  (palivo pelety) SVT 1399 (2. a 3. kolo dotace)
  ROJEK TKA 15
  (palivo hnědé uhlí Ořech 2 a pelety) SVT 2336 (2. kolo dotace)
• ROJEK TKA BIO 25
  (palivo pelety) SVT 1400 (2. a 3. kolo dotace)
  ROJEK TKA 25
  (palivo hnědé uhlí Ořech 2 a pelety) SVT 2453 (2. kolo dotace)
• ROJEK TKA BIO 45
  (palivo pelety) SVT 1401 (2. a 3. kolo dotace)
  ROJEK TKA 45
  (palivo hnědé uhlí Ořech 2 a pelety) SVT 2452 (2. kolo dotace)

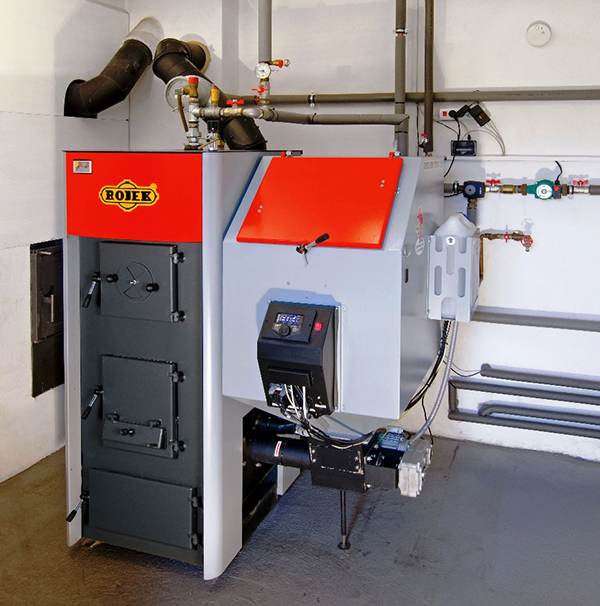

Realizace kotelny v novostavbě rodinného domu nedaleko Hradce Králové. O vytápění se stará kotel ROJEK TKA 25 s regulovatelným výkonem 7,5–25 kW a řídicí jednotkou TECH ST 480 zPID. Regulace otopné soustavy je doplněná o pokojový termostat s RS komunikací TECH CS 280 a ETHERNET modul TECH CS 500. Regulaci otopné soustavy zajišťuje trojcestná směšovací armatura se servopohonem a ochranu zpátečky termostatický trojcestný ventil.
