REGULUS – Rozdělovače pro 5/4“ otopné okruhy

otopné soustavy

Umožňují osazení čerpadlových skupin otopných okruhů a připojení zdroje tepla buď přímo nebo přes hydraulický vyrovnávač tlaků.

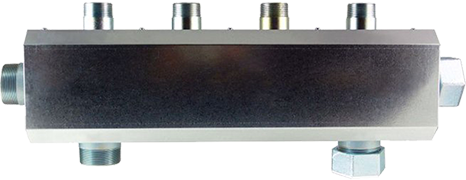

Rozdělovač/sběrač s izolací pro připojení dvou okruhů 5/4“ M

Obr. 1 •

• 2 otopné okruhy 5/4“ M (rozteč 125 mm)
• Připojení ke zdroji 2“ (vpravo nebo vlevo)
• Max. průtok 7 m³·h^-1
• Objednací kód: 15857

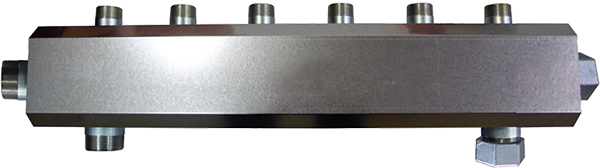

Rozdělovač/sběrač s izolací pro připojení tří okruhů 5/4“ M

Obr. 2 •

• 3 otopné okruhy 5/4“M (rozteč 125 mm)
• Připojení ke zdroji 2“ (vpravo nebo vlevo)
• Max. průtok 7 m³·h^-1
• Objednací kód: 17230

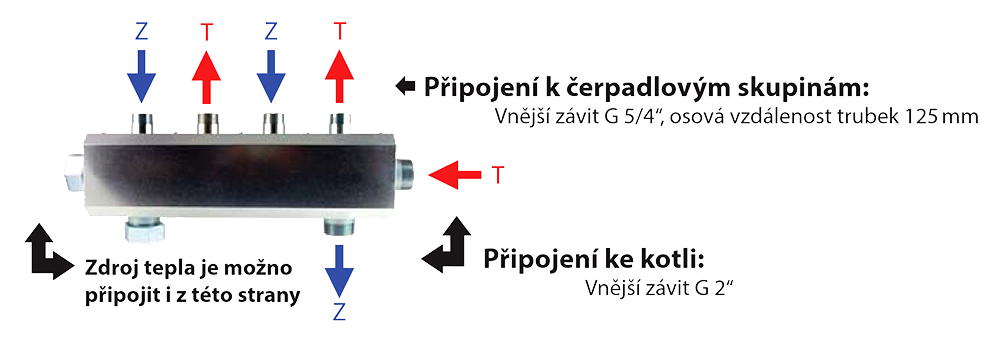

Zdroj tepla je možno připojit volitelně z levé nebo pravé strany rozdělovače (viz obr.3).

Obr. 3 • T – Topná větev, Z – Zpětná větev

Příslušenství:

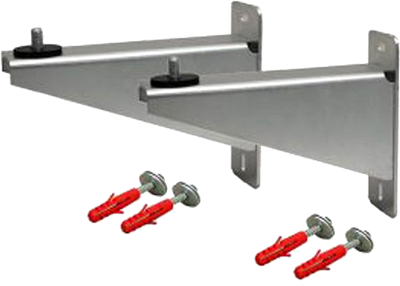

• Držák na zeď pro rozdělovač/sběrač pro 5/4" otopné okruhy  (objednací kód: 17599)

Obr. 4 • Nástěnný držák, pár držáků k montáži rozdělovače na stěnu. Vzdálenost mezi stěnou a středem rozdělovače 160 mm.

Více informací na www.regulus.cz.
