E TECH S

příprava teplé vody

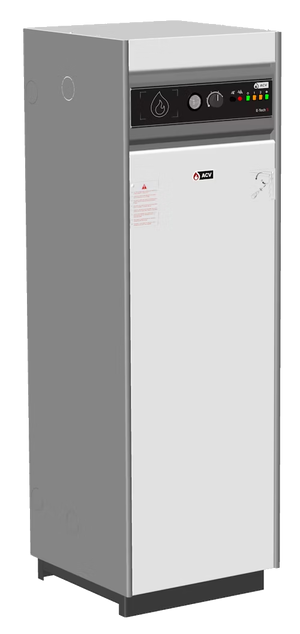

Elektrický kotel s vestavěným zásobníkem teplé vody.

• K dispozici modely E TECH S 160, 240, 380
• Kotle vybaveny expanzní nádobou 10 litrů, manometrem, pojistným ventilem topení, pojistkou proti nedostatku topné vody, čerpadlem a automatickým odvzdušňovacím ventilem.
• Zásobník teplé vody z nerezové oceli.
• Kotlové těleso z oceli.
• Regulace výkonu v závislosti na aktuální potřebě.
• Ovládací obvod chráněn termomagnetickým jističem.

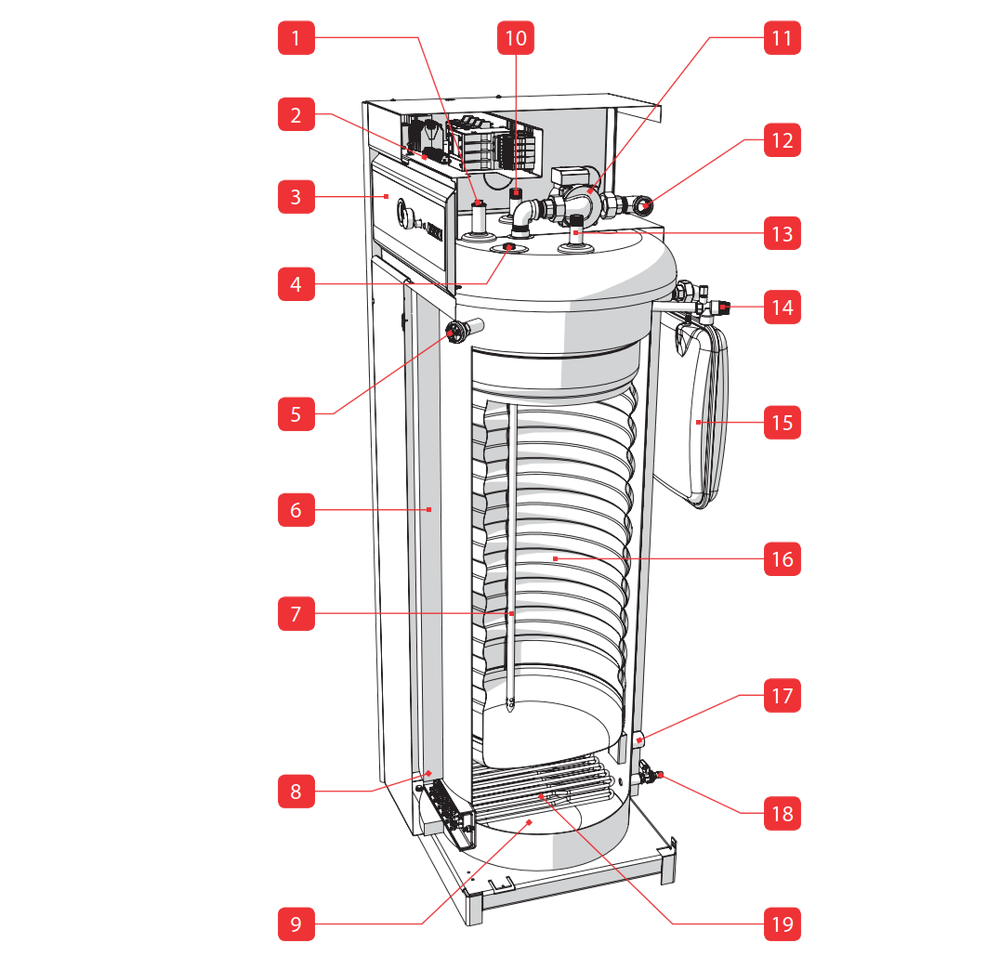

1. Pomocné připojení TUV
2. Jímka.
3. Ovládací panel
4. Suchá jímka pro termostat [max. 90 °C]
5. Čidlo nízkého tlaku vody
6. Izolace
7. Trubka vstupu studené vody
8. Jímka regulačního a havarijního termostatu (103°C)
9. Primární (topný) okruh
10. Vstup studené vody
11. Čerpadlo topení
12. Výstup topení
13. Výstup teplé vody
14. Pojistný ventil topení (3 bary)
15. Expanzní nádoba.
16. Nerezový zásobník teplé vody
17. Zpátečka topné vody
18. Vypouštěcí ventil
19. Elektrická topná tělesa

    ---
