Ukázky instalací duplexních změkčovacích filtrů aquina

Duplexní změkčovací filtry umožňují nepřetržitou dodávku měkké vody bez přerušení během regenerace. Nalézají široké uplatnění v celém spektru aplikací tam, kde je požadavek na nepřetržitou dodávku měkké vody.

Záměrem přiložené fotodokumentace je prezentace, jak vypadají tyto instalaci při realizaci a získání přehledu, a to od aplikací malých duplexních změkčovacích filtrů až po průmyslové velikosti s výkony změkčení do 20 m³/hod průtoku nepřetržitě.

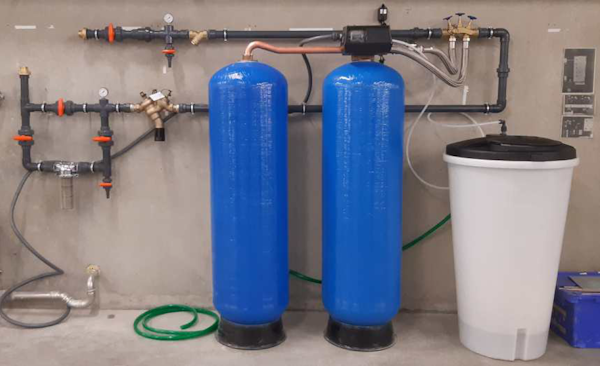

Duplexní změkčovací filtr WGD-9100, řídící ventil Fleck, napojení 1“. Je vidět přesné měření průtoku surové (tvrdé vody) před montážním blokem a měření průtoku měkké vody za montážním blokem pro docílení výstupní tvrdosti vody. Technologická aplikace.

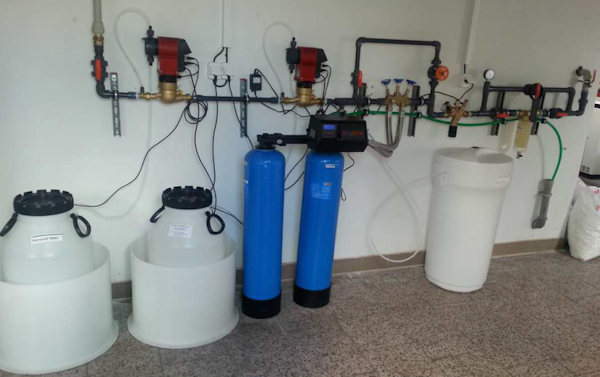

Změkčovací filtr WGD-9100, řídící ventil Fleck, napojení 1“. Instalace pro doplňování chladícího systému. Zprava instalován mechanický filtr, systémový potrubní oddělovač, změkčení s by-passem pro
nastavení výstupní tvrdosti, a 2x sestava korekčního dávkování dávkovací čerpadla JESCO Magdos.

Duplexní změkčovací filtr WGD-9100, řídící ventil Fleck, napojení 1“, Instalace v potravinářském provozu

Změkčovací filtr WGD-Cl1 s řídící ventil Clack, napojení 1“, Instalace pro technologické změkčení vody v prádelenském provozu.

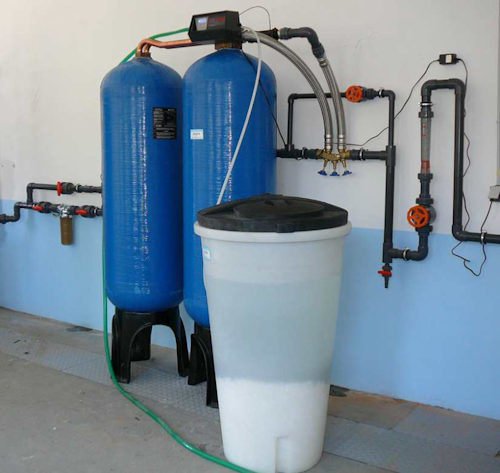

Změkčovací filtr WGD-9500, řídící ventil Fleck, napojení 1 1/2“. Instalace provedena pomocí napojovacích armatur, montážního bloku a nerez napojovacích hadic. Dimenze rozvodů a armatur DN40

Změkčovací filtr WGD-9500, řídící ventil Fleck, napojení 1 1/2“. Instalace vč. systémového potrubního oddělovače a výstupního ochranného filtru. Instalace s pomocí napojovacího příslušenství, montážní blok a nerez hadice

Změkčovací filtr WGD-9500, řídící ventil Fleck, napojení 1 1/2“. Změkčení vody pro technologické aplikace s požadavkem na výstupní částečnou tvrdost vody. Je vidět instalace membránových ventilů a průtokoměru. Technologická aplikace.

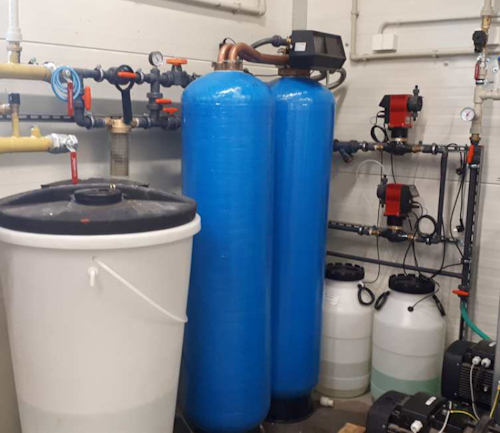

Změkčovací filtr WGD-9500, řídící ventil Fleck, napojení 1 1/2“. Změkčení vody pro chladící systém. Je patrné míchání surové vody pro docílení požadované výstupní tvrdosti a dvojice dávkovacíchčerpadel JESCO Magdos pro korekční dávkování.

Duplexní změkčovací filtr WGD 2910, napojení 2“ Změkčená voda je dále pomocí membránového ventilu natvrzována na požadovanou výstupní tvrdost.
Voda pro technologické aplikace.

Základním rysem těchto průmyslových filtrů s napojení 2“ je již řídící ventil pro každý filtrační tank a společná solná nádoby

Pro průtoky v rozmezí 10 – 20 m³/hod měkké vody nepřetržitě

Duplexní změkčovací filtr WGD 2910, napojení 2“
Aplikace pro technologické odběry upravené vody

Duplexní změkčovací filtr WGD 2910, napojení 2“
Instalace v prostoru s kotvením potrubí na pomocné konstrukce Hilty

Duplexní změkčovací filtr WGD 2910, napojení 2“
Je vidět, že pro servisní účely je každý přívod vody do řídícího ventilu opatřen uzavíracím ventilem.
