Testo Academy Blok 4: úroveň hluku

Při plánování místa instalace tepelného čerpadla je třeba co nejdříve vzít v úvahu jeho zvukové emise. To platí jak pro monobloky instalované uvnitř, tak pro jednotky s integrovanými kompresory instalovanými venku.

1. Místo instalace

V budově
Pokud je tepelné čerpadlo instalováno uvnitř budovy, je celý chladicí okruh, a tím i kompresor, umístěn uvnitř budovy. Jednotky jsou obvykle dobře izolované. Nelze však vyloučit přenos zvuku. Skladba podlahy nebo prázdné místnosti mohou tento problém ještě zhoršit. To je třeba si uvědomit při plánování místa instalace.
Účinné izolace lze dosáhnout například betonovou základovou deskou a gumovou podložkou. U tepelného čerpadla vzduch-voda musí být vzduchotechnické potrubí směrem ven tepelně izolováno a také odhlučněno.
Při připojování každého tepelného čerpadla k potrubí a elektrickým kabelům je navíc třeba dbát na akustické oddělení od instalace budovy, například pomocí kompenzátorů.

Vně budovy

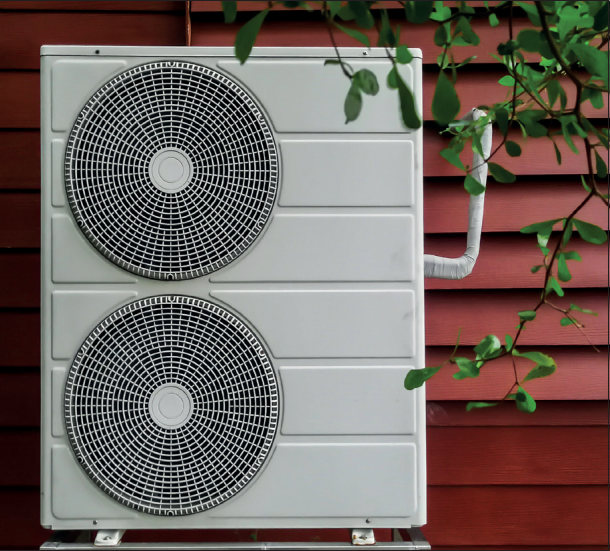

Tepelná čerpadla vzduch-voda instalovaná vně budovy by měla být umístěna v dostatečné vzdálenosti od sousedních nemovitostí a směrem od nich. Nesmí být z žádné strany nijak bráněno proudění vzduchu. Při umístění na základy nebo na podstavec může kondenzát nerušeně odtékat i ve sněhu. Kryt musí být v tomto případě odborně namontován. Tlumiče nebo plastové prvky, které jsou obvykle součástí dodávky, oddělují venkovní jednotku od země. Tím se zabrání přenosu zvuku. Správná instalace pak zabrání nežádoucímu šíření hluku. Nápomocné jsou také zeleň a okolní povrchy pohlcující zvuk.

Místo venkovní instalace také nesmí narušit účinnost tepelného čerpadla. Například prohlubeň není dobrým místem, protože by se v ní mohl hromadit studený venkovní vzduch, což ovlivní COP. Vzhledem k tomu, že se konstrukce tepelných čerpadel velmi liší, je vhodné se v případě pochybností poradit s výrobcem.

2. Šíření zvuku přes konstrukce

V budovách se zvuk obvykle šíří v důsledku šíření zvuku konstrukcí skrz podlahu a stěny. Zvuk je pak přenášen do okolního vzduchu. Hluk se tak může šířit ze suterénu do celého objektu, případně i do okolí.

3. Měření hluku

V případě potřeby lze pro tepelná čerpadla provést schválené zkušební měření. Minimální požadavky na měření hluku tepelných čerpadel lze nalézt například v nařízení nařízení Komise (EU) č. 813/2013 o ekodesignu. K přesnému stanovení hladiny hluku jsou k dispozici přesné měřicí přístroje, jako je testo 816-1. Pro měření hluku je vhodné rozlišovat mezi některými odbornými pojmy.

Akustický výkon

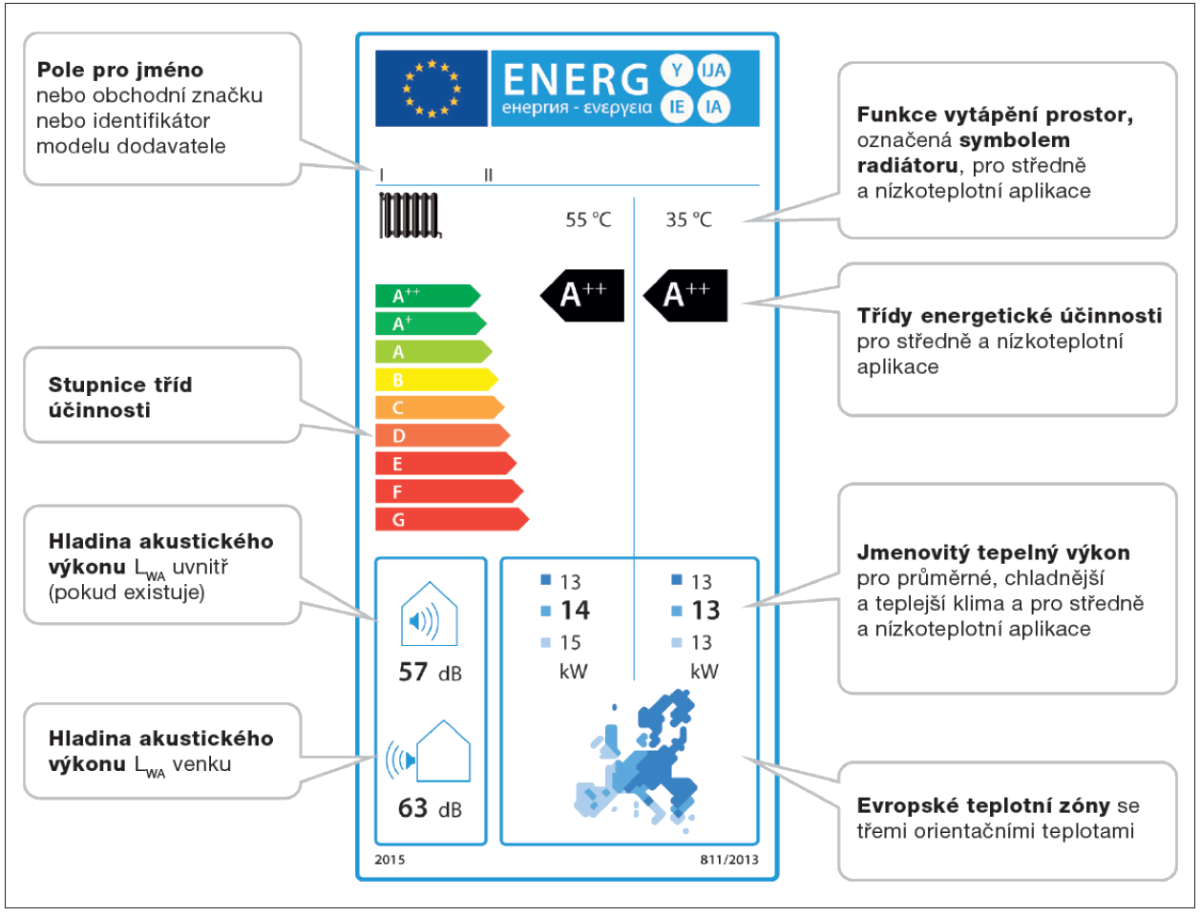

Akustický výkon charakterizuje množství akustické energie vyzářené zdrojem za jednotku času. Udává se ve wattech (W). Je vlastností zdroje a nezávisí na vzdálenosti od něj ani na prostředí. Pro vyjádření na decibelové stupnici se používá hladina akustického výkonu, která se vyjadřuje v decibelech (dB). A-vážená hladina akustického výkonu L_WA je uvedena například na energetickém štítku tepelného čerpadla (obr. 15)

Akustický tlak
Akustický tlak je rozdíl okamžitého tlaku a statického tlaku v prostředí, způsobený zvukovým vlněním. Udává se v pascalech (Pa), jeho hladina se vyjadřuje v decibelech (dB). Na rozdíl od akustického výkonu závisí akustický tlak na vzdálenosti od zdroje a na prostředí. Právě hladinu akustického tlaku měří hlukoměr, například testo 816-1.

Hladina akustického tlaku
Akustické veličiny se obvykle vyjadřují jako hladiny v decibelech (dB). Pro hodnocení hluku se nejčastěji používá A-vážená hladina akustického tlaku, označovaná dB(A). A-vážení zohledňuje frekvenční citlivost lidského sluchu.

Akustická emise
Akustická emise je termín používaný k popisu zvuku vyzařovaného zdrojem. Pro její vyjádření se používá například hladina akustického výkonu, která se vyjadřuje v decibelech (dB).

Akustická imise
Akustický dopad v určitém místě se nazývá akustická imise. Na rozdíl od emise závisí na vzdálenosti od zdroje, na překážkách a odrazech, proto se hodnotí v konkrétním místě. Hodnotí se například pomocí hladiny akustického tlaku, případně A-vážené hladiny akustického tlaku, vyjádřené v decibelech (dB).

4. Optický hluk

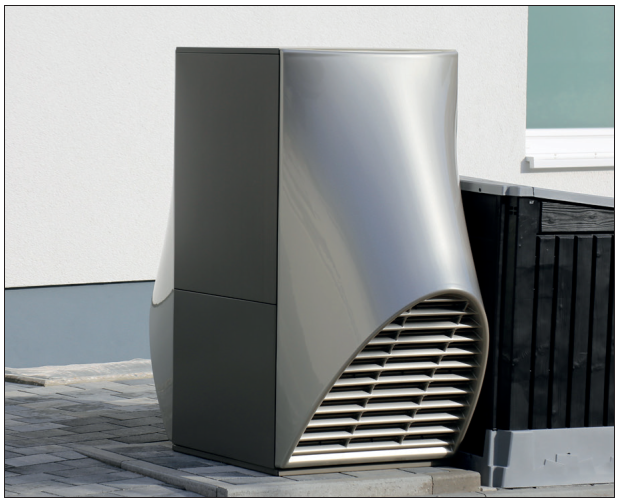

Rostoucí počet tepelných čerpadel vzduch-voda instalovaných vně budovy má stále více za následek kuriózní problém: optický hluk. Jde o situaci, kdy se sousedé cítí obtěžováni hlukem, protože vidí, jak se otáčí lopatka ventilátoru. Ve skutečnosti však žádný hluk slyšet není, protože tepelné čerpadlo neběží, ale ventilátor je poháněn větrem. Nápravou je provedení tepelného čerpadla, které ventilátor ukrývá. Stejný efekt má i výběr umístění mimo sousední nemovitost nebo směrem do ulice. V případě pochybností může pomoci k odstranění problému optického hluku měření hladiny zvuku realizované odborným technikem na měřicím přístroji testo 816 ve spolupráci se sousedem.
