RADIK VKM8 – univerzální otopné těleso

Originální řešení vnitřního rozvodu otopného tělesa RADIK VKM8 dává volnou ruku při výběru způsobu připojení na otopnou soustavu.

U deskových otopných těles je základním výběrovým parametrem poměr tepelného výkonu a ceny. Základním, nikoliv však jediným. Pro projekty a montáže je dalším a neméně důležitým parametrem variabilita, kterou otopné těleso nabízí. Po optimalizaci vzdálenosti desek, tvaru prolisů a přídavných konvekčních ploch se zdálo, že je vývoj ukončen. Na tomto základě vyvinul český výrobce KORADO, a.s. široký sortiment jednodeskových až třídeskových otopných těles s mnoha variantami napojení na otopnou soustavu zahrnující i velmi oblíbené provedení ventil kompakt, tedy s integrovaným regulačním ventilem. Množství vyráběných modelů se však pro některé zákazníky stalo někdy až matoucí a jsou s ním spojeny zvýšené nároky na skladovací prostor. Proto KORADO, a.s. vyvinulo a uvedlo na trh zásadní inovaci, univerzální variantu – deskové otopné těleso RADIK VKM8, které umožňuje všechny dosavadní varianty různých způsobů napojování těles na otopnou soustavu.

Proč použít RADIK VKM8?

Toto těleso, z pohledu jeho možného napojení na otopnou soustavu, disponuje 8 připojovacími otvory:

• 4 pro boční připojení,
• 2 pro spodní středové připojení a
• 2 pro spodní pravé připojení.

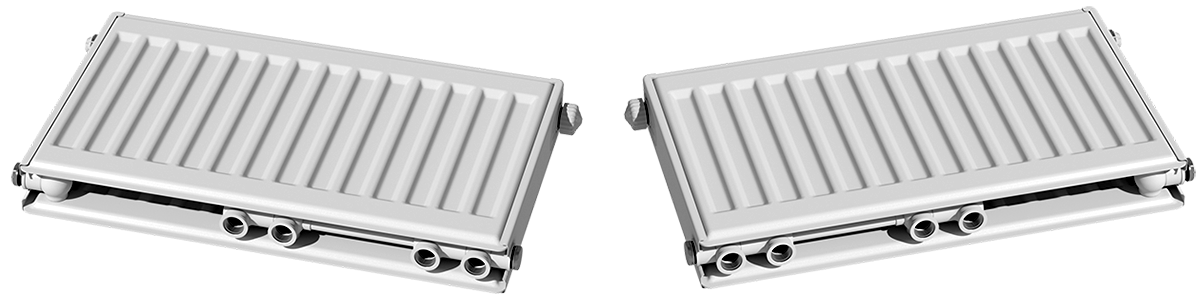

Tělesa bez navařených zadních příchytek lze otočit a vytvořit tak i spodní levé připojení (viz obr. 1).

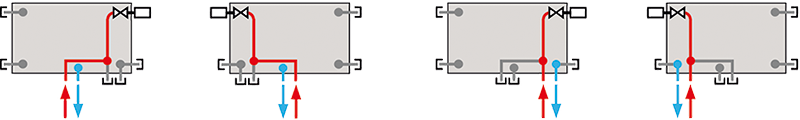

Model RADIK VKM8 tak pokrývá 4 nejčastěji používané způsoby připojení těles na otopnou soustavu. Dalších 12 způsobů připojení (viz obr. 3) je v praxi méně častých, ale umožňují snížit náročnost montáže ve speciálních případech, které často vznikají při modernizacích.

RADIK VKM8 je v provedení ventil kompakt

Z pohledu nároků na instalaci nové otopné těleso RADIK VKM8 nic nemění. Stejně jako u ostatních těles v provedení ventil kompakt je uvnitř tělesa RADIK VKM8 integrován osmistupňový regulační ventil s plynule nastavitelnou regulací průtoku, na který lze osadit termostatickou hlavicí.

Postupná náhrada starších typů těles

Cílem tělesa RADIK VKM8 je nahradit nabídku dosavadních deskových otopných těles RADIK VKM a RADIK MM. Ve střednědobém horizontu má RADIK VKM8 nahradit i ostatní otopná tělesa v provedení ventil kompakt. V poslední fázi pak i RADIK KLASIK.

Zavedení nového otopného tělesa RADIK VKM8 klade nároky na prodejce, projektanty i topenáře. Na každého však trochu z jiného úhlu pohledu. Prodejce kvůli flexibilnosti dodávek a setrvačnosti poptávky musí přechodně držet více skladových zásob. Projektant a topenář se musí naučit využívat univerzálnost tělesa. Po přechodu na RADIK VKM8 se však tyto úvodní zvýšené nároky změní v zásadní výhodu.

Projektant zvýší svoji jistotu, že omylem nezvolí nevhodnou variantu otopného tělesa z hlediska jeho připojení a usnadní si i vyhledání tělesa v katalogu, respektive v digitální datové základně pro svůj projektový software, včetně BIM, z mnohem menšího počtu variant.

Topenář nebude muset přerušit montáž, když mu ztížené stavební poměry neumožní realizovat zamýšlený způsob připojení tělesa a bez problémů zvolí jiný, stavebním poměrům odpovídající.

Prodejce sníží počet objednávaných variant otopných těles od výrobce, sníží si skladové zásoby, objem skladu a přitom bude s nabídkou těles RADIK VKM8 schopen okamžitě reagovat i na poptávku po méně častých způsobech napojení.

Koncový zákazník speciální konstrukci těles VKM8 prakticky nepozná. Nicméně v případě, že pro instalaci tělesa bude optimální méně běžný způsob připojení na otopnou soustavu, nebude se muset smiřovat s „uměleckým ztvárněním“ připojovacích trubek kolem tělesa, které by topenář zhotovil, pokud by neměl k dispozici jiné vhodné těleso. Jednoduše RADIK VKM8-U otočí dle potřeby.

Flexibilita pro výměny

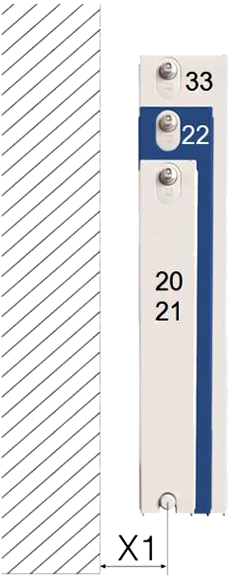

Spodní středové připojení těles RADIK VKM8 umožňuje i dodatečnou záměnu typů 20, 21, 22 a 33 bez nutnosti měnit vzdálenost připojovacího potrubí od stěny (obr. 5).

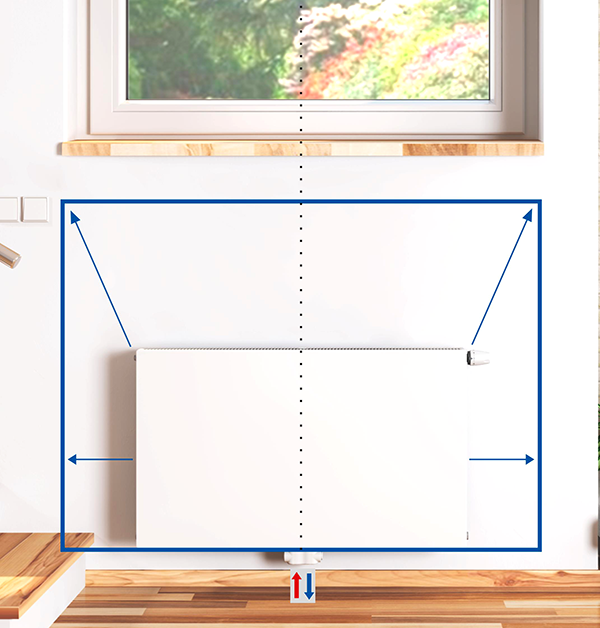

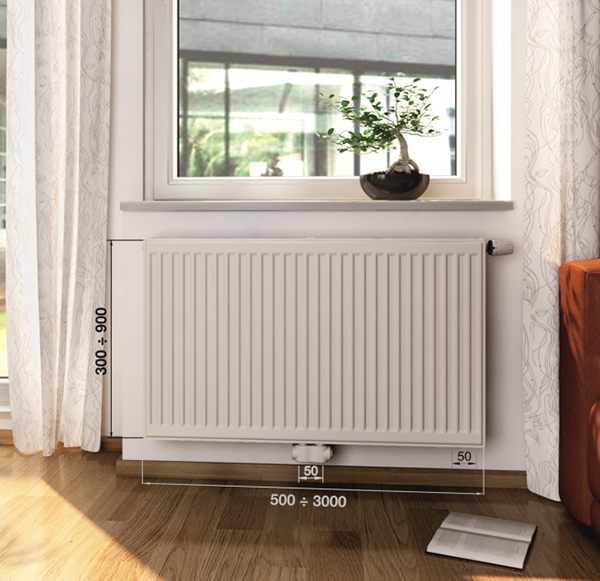

Stejně tak není nutné měnit polohu připojovacího potrubí v případě operativní změny výšky nebo délky tělesa (obr. 6).

Design RADIK VKM8

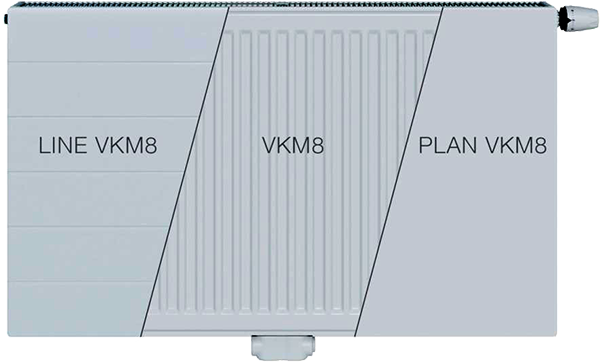

Tělesa RADIK VKM8 jsou k dispozici v několika variantách:

• s klasicky profilovanou čelní deskou
• s hladkou čelní deskou PLAN
• s hladkou čelní deskou s jemnými horizontálními prolisy LINE

Barevné provedení radiátoru lze volit ze vzorníku KORADO nebo RAL.

Sortiment RADIK VKM8

Orientace v sortimentu deskových otopných těles RADIK VKM8, přestože pokrývá i nejméně obvyklé způsoby napojení těles na otopnou soustavu, je zásadně zjednodušena.

V zásadě lze volit tělesa s pevnými zadními příchytkami, tedy bez možnosti jejich otočení, následující přehled 1.

1. Přehled modelů otopných těles v provedení VKM8 se zadními příchytkami

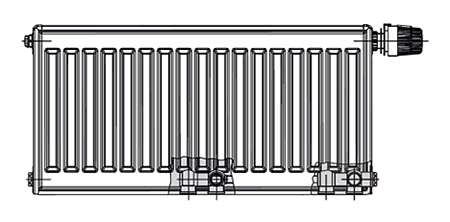

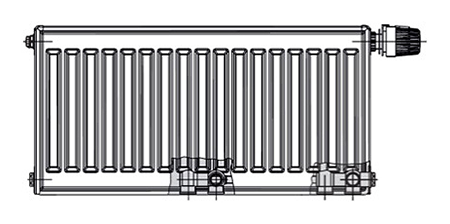

VKM8
Typy: 10, 11, 20, 21, 22, 33

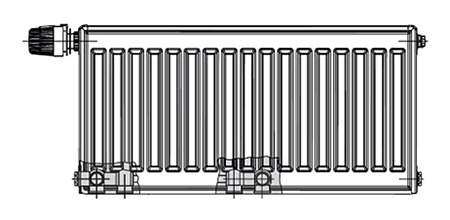

VKM8 - L
Typy: 10, 11, 20, 21, 22, 33

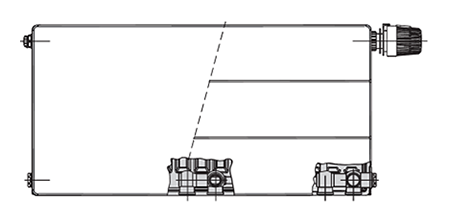

PLAN VKM8  LINE VKM8
Typy: 11, 20, 21, 22, 33

Nebo tělesa bez příchytek, která lze otočit podle požadavku na levé nebo pravé spodní připojení, viz přehled 2.

2. Přehled modelů otopných těles v provedení VKM8 bez zadních příchytek

VKM8 - U
Typy: 20, 21, 22, 33
