Nové tepelné čerpadlo Vaillant pro vnitřní instalaci – versoTHERM plus

Rok 2019 je pro značku Vaillant velmi důležitý, neboť přichází na trh tepelných čerpadel hned s několika novými výrobky najednou. První představenou novinkou letošního roku je tepelné čerpadlo aroTHERM split, vyvinuté z osvědčené konstrukce již dobře zavedeného tepelného čerpadla aroTHERM monoblok.  V tomto článku se budeme věnovat již druhé novince, a sice tepelnému čerpadlu pro vnitřní instalaci – versoTHERM plus.

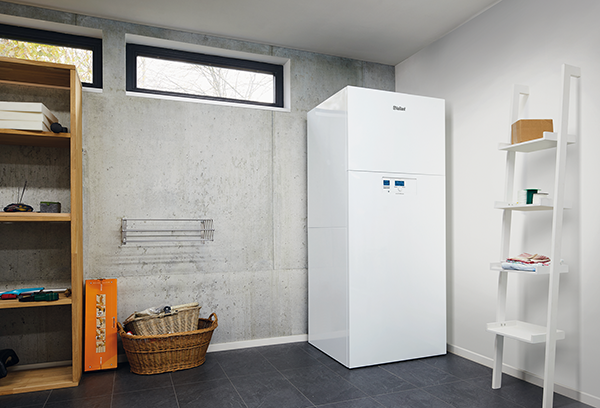

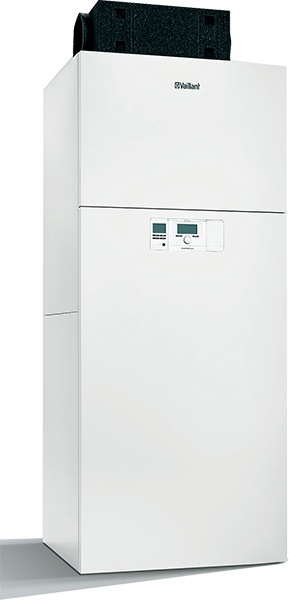

Tepelné čerpadlo versoTHERM plus (obr. 1, 1a) se vyznačuje následujícími základními charakteristikami:

• vnitřní TČ vzduch-voda,
• kompresor s invertorovou technikou,
• možnost připojení na fotovoltaický systém,
• možnost aktivního chlazení,
• možnost doplnit systémem versoVAIR.

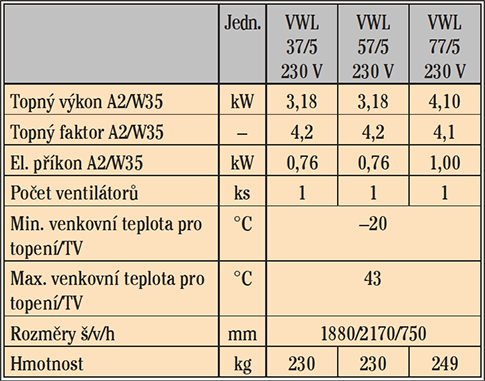

Toto tepelné čerpadlo se dodává ve třech výkonových stupních, základní technické údaje jsou uvedeny v tab. 1.

Protože se jedná o vnitřní instalaci, jsou součástí tepelného čerpadla vzduchové kanály, přivádějící a odvádějící vzduch z a do venkovního prostoru. Výhodou této instalace je minimální hlučnost ve venkovním, ale také i ve vnitřním prostoru. Tomu rovněž napomáhá i tzv. funkce SoundSafeSystem.

Součástí čerpadla jsou následující komponenty, usnadňující jak instalaci, tak také i zvyšující účinnost celé otopné soustavy. Jedná se o tyto komponenty:

• vysoce účinné oběhové čerpadlo pro vytápění,
• akumulační nádoba o objemu 18 l,
• přídavná elektrická patrona o výkonu 6 kW,
• trojcestný přepínací ventil (topení/TV),
• expanzní nádoba pro vytápění (24 l),
• možnost doplnění o ventilační jednotku versoVAIR.

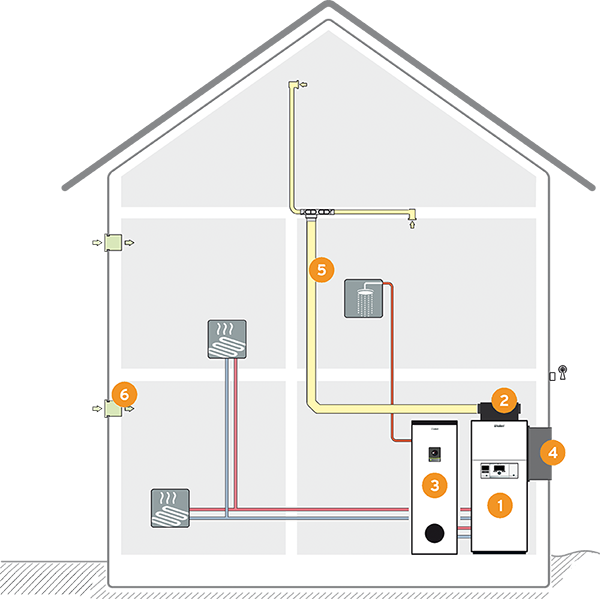

Poslední položka – ventilační jednotka slouží k odvodu vzduchu z obytných prostorů a tento ohřátý vzduch je veden přes jednotku do nasávání venkovního vzduchu do tepelného čerpadla. Tím se docílí dvojího využití tepelné energie ze vzduchu a dochází ke zvýšení topného faktoru tepelného čerpadla. Přívod čerstvého vzduchu do obytných prostor je zajištěn přes ventilační otvory. V elektronické jednotce lze nastavit množství přiváděného vzduchu do jednotky versoVAIR, a tím je zaručeno optimální prostředí ve vnitřních prostorách. Schématické znázornění celé soustavy je na obr. 2.

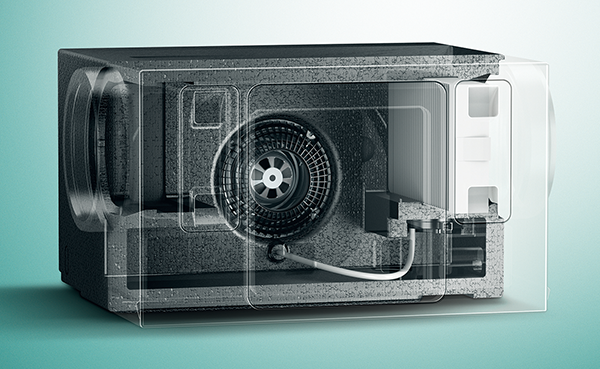

Ventilační jednotka versoVAIR (obr. 3) se umísťuje na horní plochu tepelného čerpadla, jejíž součástí jsou následující konstrukční prvky:

• ventilátor s konstantním objemovým průtokem vzduchu,
• vlhkostní čidlo odváděného vzduchu,
• filtr G4.

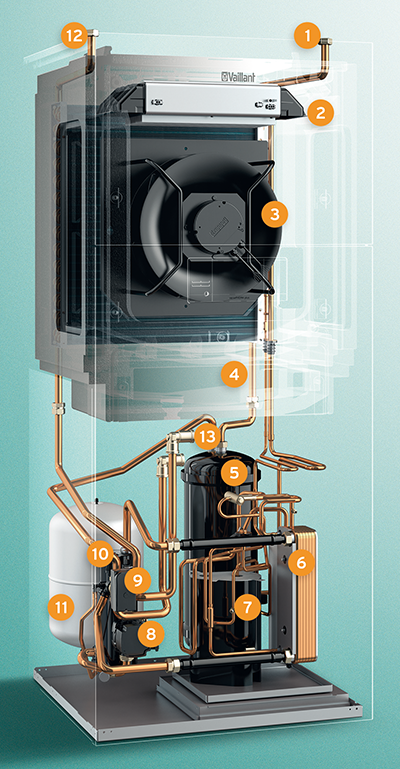

Možnost napojení potrubí pro odvod vzduchu je vpravo nebo vlevo. Konstrukce tepelného čerpadla versoTHERM (bez jednotky versoVAIR) je zobrazena na obr. 3. Jedná se o kompaktní konstrukci, všechny důležité komponenty jsou uvnitř pod opláštěním.

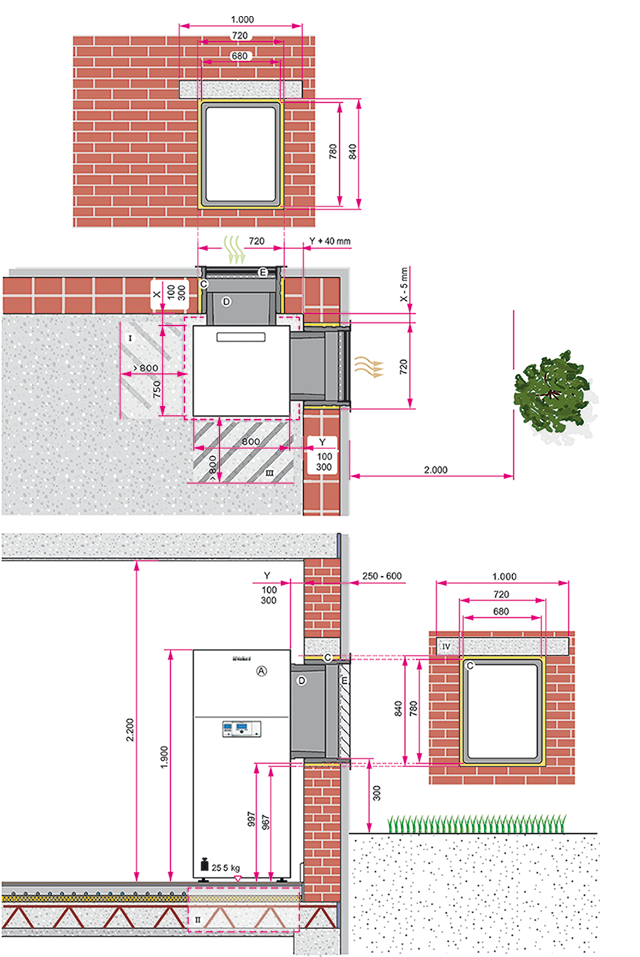

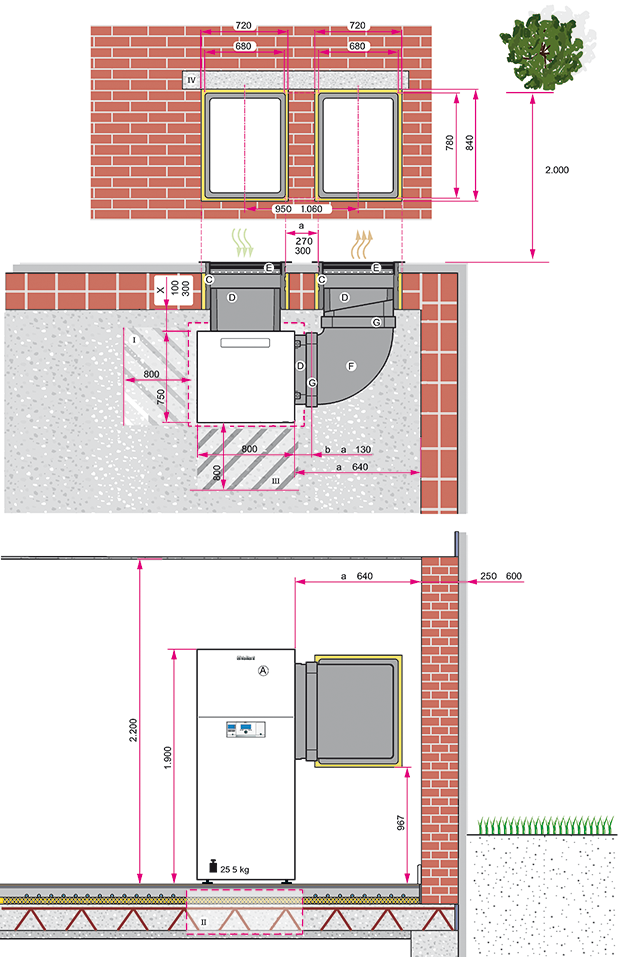

Nedílnou a důležitou součástí jsou vzduchové kanály propojující tepelné čerpadlo s venkovním prostředím. Společnost Vaillant Group dodává široký sortiment vzduchotechnického příslušenství, a tím lze vyhovět velkému počtu instalačních variant. Obr. 5a znázorňuje rohovou instalaci se sáním zezadu a bočním výduchem do venkovního prostoru. Rovněž je možné umístit sání a výduch na stejnou stěnu (obr. 5b), pro obě varianty jsou nabízeny sety s kompletním instalačním příslušenstvím.

Největší výhodou, mimo ekonomický a ekologický přínos, je minimální hlučnost jak ve vnitřním, tak venkovním prostředí. Z tohoto důvodu je možná instalace jak v novostavbách, tak i ve starší bytové zástavbě s hustým osídlením. Je dbáno i na design větracích mřížek, které neruší vzhled fasády a jsou vyrobeny z kvalitních materiálů (eloxovaný hliník). Toto vše potvrzuje, že tepelné čerpadlo versoTHERM plus je univerzální výrobek uspokojující náročné požadavky všech zákazníků.
