Magnetické filtry DIRTSTOP®

27.09.2019 Autor: Miroslav Kotrouš Firma: IVAR CS spol. s r.o.

Magnetický otočný filtr s dvojitou separační funkcí odstraňuje magnetické i nemagnetické částice z otopného systému při jednom průtoku média.

Voda, cirkulující v uzavřených okruzích otopných a chladicích systémů, obsahující nečistoty tvořené převážně pískem, částečkami rzi a šponami, může způsobit rychlé opotřebení nebo poškození instalovaných komponentů. Funkce odloučení / separace nečistot je nezbytná pro zvýšení životnosti kotlů, alternativních zdrojů, výměníků tepla, oběhových čerpadel, termostatických ventilů, regulačních šroubení, vyvažovacích ventilů nebo měřičů spotřeby tepla.

Kovové části otopného systému podléhají korozivním jevům a uvolňují do vody nečistoty železitého původu. Nečistoty neželezitého (minerálního) původu se mohou usazovat v místech systému s malým průchodem, způsobují překážky (odpor), zvyšují hlučnost a způsobují další poruchy funkčnosti.

Vzhledem k zmíněné problematice a prevenci ochrany systémů jsou v nabídce společnosti IVAR CS spol. s r.o. kvalitní magnetické filtry (odlučovače nečistot) pod typovým označením IVAR.DIRTSTOP^® s dvojitou separační funkcí a IVAR.DIRTSTOP^® XL s trojitou separační funkcí, které zabezpečují fyzické odstranění všech nežádoucích magnetických a nemagnetických nečistot již při prvním průtoku média magnetickým filtrem. Zlepšují tepelnou výměnu, zvyšují celkovou účinnost otopného systému a chrání jej po mnoho let díky pravidelné údržbě a čištění. Mohou být instalovány v otopných systémech s různými zdroji vytápění, ať už se jedná o kotle, tepelná čerpadla nebo jiné zdroje tepla. Pokud se topné médium používá alternativně i pro chlazení v létě, musí být IVAR.DIRTSTOP^® dostatečně tepelně izolován.

Nabízené magnetické filtry jsou vybaveny silným trvalým neodymovým magnetem s diametrální polarizací, který účinně separuje nečistoty železitého původu. Vyzkoušená a patentovaná technologie silného permanentního magnetu zaručuje prakticky 100% odstranění oxidu železnatého již při prvním průtoku otopné vody magnetickým filtrem. Filtrační sítko pak separuje i všechny nečistoty nemagnetického původu.

Typ	IVAR.DIRTSTOP^®	IVAR.DIRTSTOP^® XL
Maximální provozní tlak	PN 3	PN 3
Rozsah provozní teploty	0 až +90 °C	0 až +90 °C
Magnet	na bázi neodymu magnetická indukce B = 1,2 T (12.000 G)	na bázi neodymu magnetická indukce B = 1,4 T (14.000 G)
Filtrační sítko	porozita 800 µm	porozita 800 µm
Materiál filtračního sítka	nerezová ocel AISI 304	nerezová ocel AISI 304
Kompatibilní kapaliny	voda/koncentrace glykolu (max 50%)	voda/koncentrace glykolu (max. 50%)
Maximální průtok	1,46 m³/h	2,13 m³/h
Připojovací závit	vnější/vnitřní 3/4" MF	vnitřní/vnitřní 3/4" FF ÷ 5/4" FF
Rozměry	66 x 143 x 70 mm	157,7 x 244,2 x 89 mm
Materiál	technopolymer IXEF^®; mosaz CW617N, těsnění EPDM	plast PA66 + GF 30 %, mosaz CW617N, těsnění EPDM
Kapacita nádoby	výrobce neuvádí	362 ml

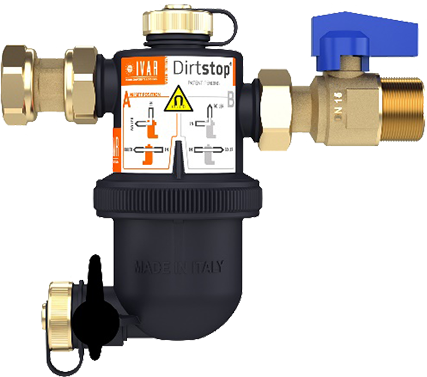

Patentovaná otočná vložka magnetického filtru IVAR.DIRTSTOP^® zajišťuje, aby otopná voda prošla vždy filtračním sítkem v jakékoli ze čtyř variabilních instalačních pozic a zabezpečila tak maximální filtrační účinek. Instalace do rozvodu je možná ve čtyřech variabilních pozicích přestavěním patentované otočné vložky. Díky dvojité filtrační funkcí je zabezpečeno odloučení / separace většiny magnetických a nemagnetických nečistot již při prvním průtoku média magnetickým filtrem. Silný neodymový magnet s diametrální polarizací, vyvíjí silné homogenní magnetické pole, čímž maximalizuje zachycování magnetických nečistot. Extrémně kompaktní tělo magnetického filtru zajišťuje snadnou instalaci pod kotel s nízkými nároky na prostor a velká odkalovací komora otočná o 360 stupňů s integrovaným kulovým uzávěrem pro odvod nečistot snadné a rychlé čištění. IVAR.DIRTSTOP^® je dodáván ve variabilním bílém nebo šedém barevném provedení.

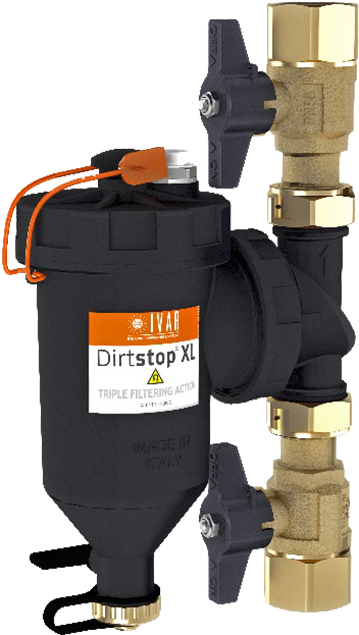

Patentovaná cyklonová vložka magnetického filtru IVAR.DIRTSTOP^® XL zabezpečuje počátečním průtokem vody cyklónovým efektem maximální odloučení / separaci neželezitých nečistot a následně působením silného neodymového magnetu s diametrální polarizací dochází k odloučení i nečistot magnetických. Filtrační sítko pak dokončuje celou filtrační akci, která je dále zvýhodněna o velký objem odkalovací komory pro dekantaci nečistot. Instalace magnetického filtru IVAR.DIRTSTOP^® XL je nezbytná ve středně velkých systémech vytápění pro zlepšení tepelné výměny, zvýšení účinnosti a ochranu otopného systému v průběhu času díky své trojité funkci. Instalace do rozvodu je možná v jakékoli poloze, horizontální, vertikální a šikmé.

Oba typy magnetických filtrů řady DIRTSTOP^® kombinují trvalou a účinnou ochranu s kompaktními rozměry a velmi snadnou instalací, údržbou a čištěním bez potřeby vypouštění systému.

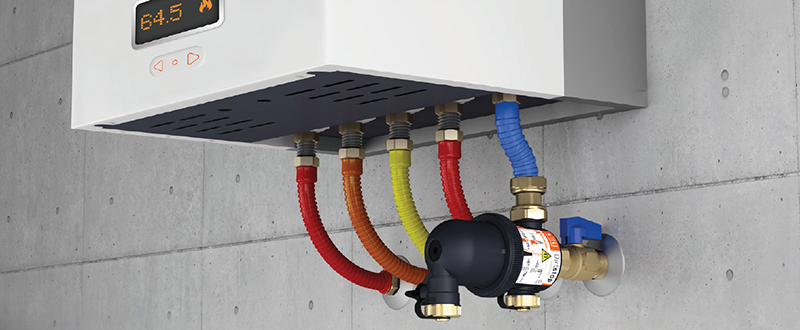

Instalace magnetických filtru DIRTSTOP^® se realizuje na vratné potrubí otopného systému, před zdroj tepla, aby mohlo dojít k odloučení / separaci železitých a neželezitých nečistot z obvodu dříve, než dosáhnou samotného zdroje tepla.

Shrnutí výhod magnetických filtrů DIRTSTOP®

Fyzická separace všech magnetických a nemagnetických nečistot
Patentovaná magnetická technologie
Variabilní instalační pozice
Velká odkalovací komora
Malé rozměry umožňující instalaci i v omezeném instalačním prostoru

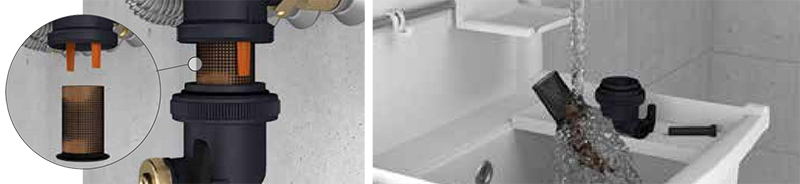

Rychlá a snadná údržba v provozním režimu otopného systému

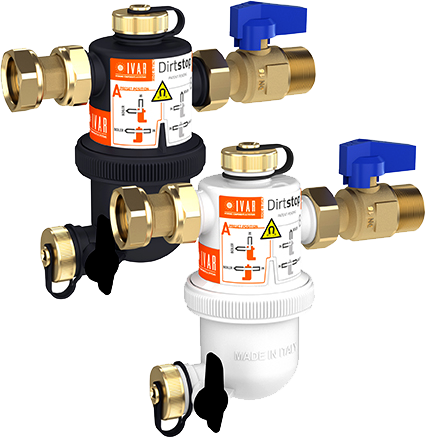

Volitelné barevné provedení (pouze IVAR.DIRTSTOP^®)
Sety včetně připojovacích armatur

Instalací magnetických filtrů eliminujete doposud známé problémy

Poškození oběhových čerpadel a měřičů spotřeby tepla
Zanesení a ucpání regulačních prvků
Snížení nominálního průtoku v rozvodech
Zanášení výměníků tepla
Snížení tepelného výkonu a přenosu tepla
Nárůst ve spotřebě energií

[image.6]

V případě zájmu o uvedený sortiment magnetických filtrů nás kontaktujte na e-mailové adrese info@ivarcs.cz.
Podrobné technické informace včetně návodu k použití naleznete ZDE.
