IVAR.INOX GAS bezpečnost plynovodů pod kontrolou

potrubí a armatury

Dalo by se říci, že tam, kde systém rozvodů plynovodů z vícevrstvého potrubí ALPEX-GAS končí, systém rozvodů plynovodů v nerezovém potrubí IVAR.INOX GAS začíná. Není to však pravda, protože rozměrová řada nerezového potrubí pro rozvody plynovodů nabízí rozměry od 18 do 108 mm při splněních základních parametrů, jako je absolutní těsnost a bezpečnost lisovaných spojů.

V nabídce společnosti IVAR CS spol. s r.o. je ucelený systém pro instalaci plynovodů z nerezového potrubí a lisovacích fitinků IVAR.INOX GAS. Systém je vhodný pro distribuci všech typů hořlavých plynů, přírodních nebo kapalných, zahrnutých v referenčním standardu DVGW G260. Určen je především pro použití v nezakrytých distribučních soustavách rozvodu plynu s vnitřním nebo vnějším nadzemním vedením a ke kompletaci rozvodů plynů první, druhé a třetí třídy dle ČSN EN 437:2021.

Absolutní těsnost lisovaných spojů je základním požadavkem pro maximální bezpečnost, provozní spolehlivost a životnost plynovodů. Systém IVAR.INOX GAS tvořený nerezovým potrubím IVAR.IVINT a širokou nabídkou speciálních nerezových lisovacích fitinků IVAR.IVN GAS je předurčen ke splnění těchto vysokých a pochopitelných požadavků na plynové instalace. Je schopen garantovat splnění těch nejvyšších těsnicích indexů certifikovaných dle německé technické normy DVGW G 5614.

Jednotlivými prvky systému IVAR.INOX GAS je nerezové potrubí a nerezové lisovací fitinky z austenitické chrom-nikl-molybdenové nerezové oceli (X2CrNiMo 17-12-2) třídy materiálu Wst. Nr. 1.4404 (AISI 316L) dle ČSN EN 10217-7:2022.

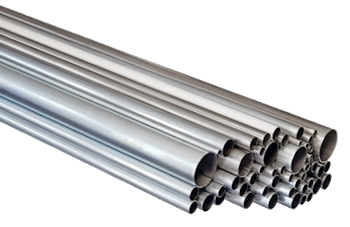

U potrubí IVAR.IVINT se jedná o přesnou slabostěnnou nerezovou trubku dodávanou v rozměrové řadě od 18 do 108 mm se sílou stěny od 1 mm do 2 mm v závislosti na rozměru potrubí, a v transportních délkách tyčí 6 m. Jednou z výhod vedle korozi odolnosti je i její váha, a s ní spojená snadná manipulace nejenom ve výškách.

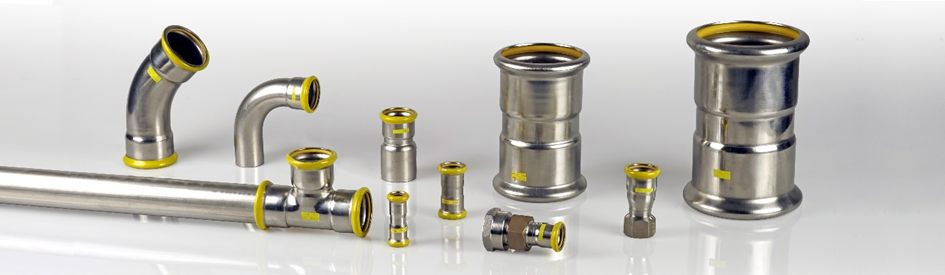

Lisovací fitinky IVAR.IVN GAS jsou standardně dodávány v rozměrové řadě od 18 mm do 54 mm, která je zaskladněna a okamžitě k dispozici. Velké rozměry 76,1 mm, 88,9 mm a 108 mm jsou na objednávku. Nerezové lisovací fitinky jsou plnoprůtokové a vyznačují se malou tlakovou ztrátou. Použitelnost systému je do maximálního provozního tlaku 5 bar s teplotním rozsahem použitelnosti od -20 °C do + 70 °C. Každý jednotlivý fitink s provedeným svarem je podroben výstupní kontrolní zkoušce dle specifikace DVGW G 5614. Na všech fitincích IVAR.IVN GAS je laserem vyznačena specifikace přizpůsobená požadavkům zákazníků s kódem dohledatelnosti.

Všechny lisovací fitinky mají na svém těle certifikační symbol PN5 / GT5 vytištěný žlutou barvou nebo na žlutém štítku, kterým je lisovací fitink jasně identifikovatelný a nezaměnitelný za výrobky určené k jinému typu aplikací či výrobky konkurenčních systémů. V praxi to znamená, že potrubí ani lisovací fitinky systému IVAR.INOX GAS nesmí být kombinovány s jinými (konkurenčními) výrobky třetích stran. Součástí lisovacích fitinků jsou těsnicí O-kroužky z materiálu HNBR žluté barvy, který je kompatibilní a odolný proti působení zemního plynu a se zvýšenou odolností proti stárnutí.

U rozměrů 18 mm až 54 mm jsou lisovací fitinky vybaveny bezpečnostním indikátorem (plastovým proužkem) žluté barvy, jehož funkcí je vizuální kontrola provedeného lisovacího úkonu. Jakmile je úspěšně proveden lisovací úkon, dojde k jeho poškození a odpadnutí z těla nerezového lisovacího fitinku.

Vlastní spojení trubky s lisovacím fitinkem je na principu radiálního lisování a geometrické deformace za využití speciálního lisovacího zařízení a čelistí s konturou M. Použití jiných typů čelistí, byť by byly výrobcem čelistí, jako alternativa povoleny je přísně zakázáno. Při lisovacím procesu je radiální deformací stlačen těsnicí O-kroužek v prstencové komoře k vnějšímu povrchu trubky, čímž je zajištěna hermetická těsnost. Geometrickou deformací je vytvořeno mechanické spojení mezi trubkou a lisovacím fitinkem zabraňující rotaci nebo vytržení trubky z lisovacího fitinku. Samozřejmostí je pravidelný certifikovaný servis, jak lisovacího zařízení, tak i lisovacích čelistí, a jejich použití dle návodu výrobce lisovacího zařízení.

Při instalaci je bezpodmínečně nutné dodržovat „Návod pro instalaci a použití” vydaný výrobcem systému nebo jeho zástupcem. Instalace plynovodu musí být provedena v souladu s platnými zákonnými normami, vyhláškami, TPG a bezpečnostními předpisy platnými v zemi a místě instalace. Navrhování, projektování, instalaci, zkoušení, uvádění do provozu, provoz, opravy a údržbu plynovodu, jako systému, musí provádět pouze kvalifikovaná osoba, která má patřičné vzdělání a kvalifikaci a je držitelem platného osvědčení nebo oprávnění. Systém IVAR.INOX GAS byl certifikován ve SZÚ Brno.

Doplňující informace naleznete na www.ivarcs.cz.
