Isar BOOST5 – plně automatická vodárna s frekvenčním měničem
Plně automatická domácí vodárna s integrovaným frekvenčním měničem pro dodávku vody a udržování stálého tlaku v rodinných domech a menších komerčních objektech.

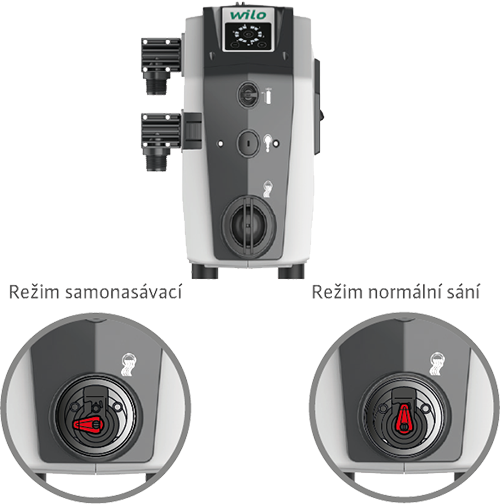

Wilo-Isar BOOST5 je automatická vodárna dodávaná v továrním nastavení v samonasávacím režimu. Díky manuálnímu přepínání umožňuje změnit režim ze samonasávacího na normální sání. Schéma způsobu zapojení naleznete na obrázku níže.
Zařízení se připojuje jednoduše díky otočným přípojkám sání a výtlaku vody. Nastavení požadovaného tlaku je uživatelský přívětivé díky intuitivní ovládacímu panelu. Kompaktní systém Wilo-Isar BOOST5 je tzv. systém Plug and Pump, obsahuje komponenty, které jsou nutné pro provoz.
Výhody:
- Tichá a výkonná
- Flexibilní zapojení
- Jednoduchá instalace a nastavení
- Automatická regulace díky integrovanému frekvenčnímu měniči
Povolená média:
- Čistá neagresivní voda bez pevných částic
Technické vlastnosti
- Síťové napájení 1-230 V
- Frekvence 50/60 Hz
- Stupeň ochrany IPX 4
- Třída izolace F
Technická data:
- 2 výkonové varianty
- Maximální výška sání 8 m
- Teplota média od 0 °C do +40 °C
- Teplota okolí od 0 °C do +40 °C
- Max. provozní tlak 10 bar
- Nepřetržitý provoz
Typ |
Výkon [kW] |
Proud [A] |
Qmax [m3/h] |
Hmax [m] |
Obj. číslo |
Isar BOOST5-E-3 |
0,75 |
7,5 |
5 |
55 |
4243583 |
Isar BOOST5-E-5 |
1,1 |
10,5 |
7 |
55 |
4243584 |

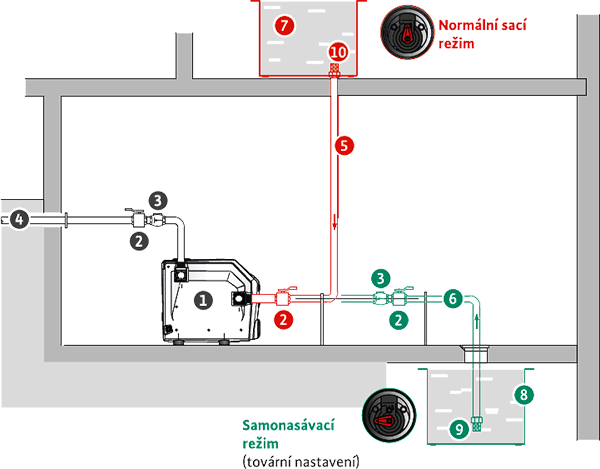

Schéma instalace
Popis schématu instalace:
- Systém k udržení tlaku ISAR BOOST5
- Uzavírací ventil
- Zpětná klapka
- Výtlačné potrubí
- Sací potrubí (červeně)
- Sací potrubí (zeleně)
- Půdní zásobník (červeně)
- Podzemní nádrž, studna (zeleně)
- Sací filtr
- Filtr

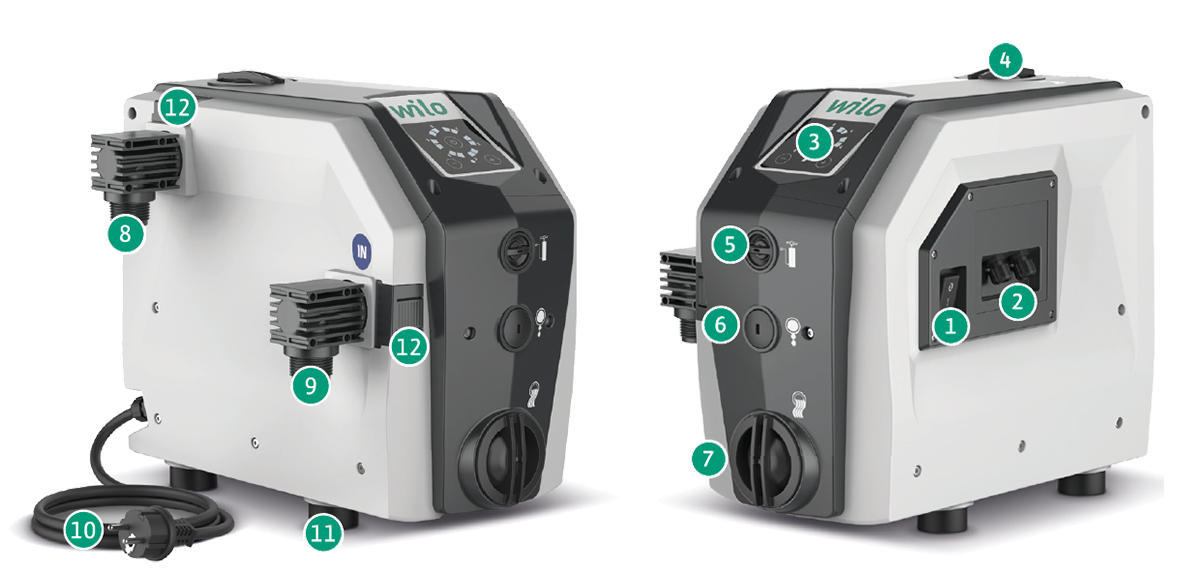

Podrobné zobrazení Isar BOOST5
Popis zařízení:
- Hlavní vypínač
- Propojovací průchodky
- Ovládací panel
- Otvor k zavodnění
- Přístup k expanzní nádobě
- Odvzdušnění
- Vypouštění a nastavení režimu provozu
- Otočná přípojka výtlaku
- Otočná přípojka sání
- Kabel elektrického napájení
- Antivibrační nožičky
- Krytka otočných přípojek

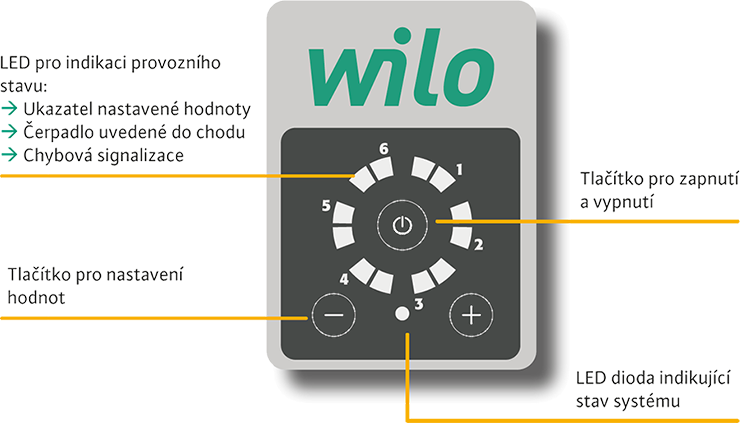

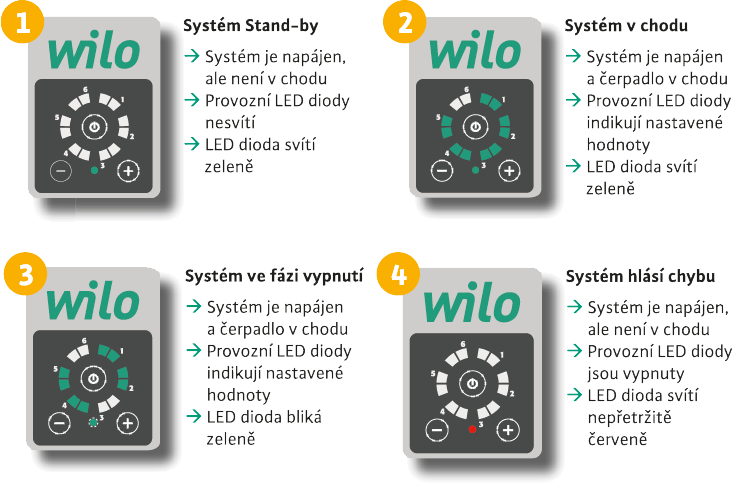

Ovládací panel
