Generační obměna doplňovacích systémů Reflex

I v uzavřených otopných a chladicích soustavách dochází k unikům oběhové vody. Příčinou je difuze par, procesy odplynění a malé netěsnosti v rozebíratelných spojích. Pokud úniky nejsou včas a v potřebném objemu nahrazovány, není zaručena správná funkce expanzního systému.

Důsledkem je pronikáni vzduchu do soustavy a následné problémy se zavzdušňováním. Automatické doplňování vody v otopných a chladicích soustavách je jedním z předpokladů spolehlivého provozu celého systému.

Při dostatečném tlaku ve zdroji doplňování zaručí doplňovací zařízení Fillcontrol optimální tlak v soustavě, jeho kontrolu a doplňování v soustavě s tlakovými membránovými expanzními nádobami.

Právě z důvodu dostatečného tlaku se pro doplňování využívají rozvody pitné vody. Aby propojení soustavy pitné vody s otopnou nebo chladicí soustavou mohlo být trvalé, musí být z hygienických důvodů předřazen systémový oddělovač Fillset. Tím se staly pravidelné kontroly kotlů a tlakových expanzních nádob kvůli tlaku oběhové vody minulostí.

V současné době proběhla u firmy Reflex obměna těchto zařízení, se kterou bychom vás rádi seznámili.

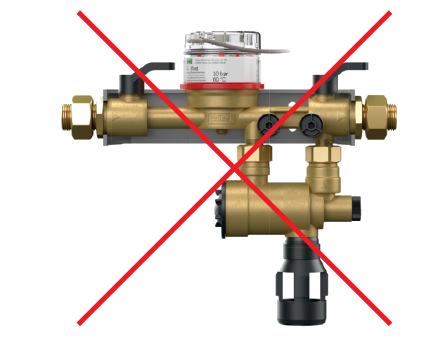

Oddělovací člen Fillset umožňující trvalé připojení doplňovacího potrubí na rozvod pitné vody

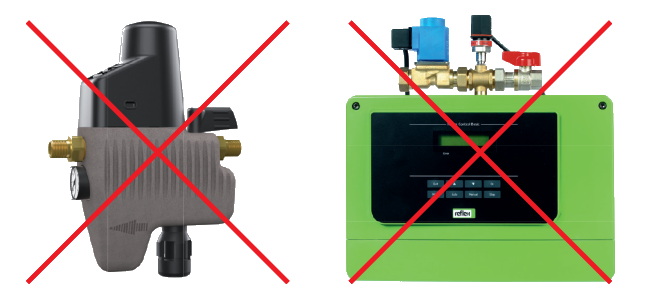

a zařízení pro automatické doplňování Fillcontrol Plus Compact a Fillcontrol Plus nahrazujeme silnou dvojicí zařízení s množstvím možných kombinací pro sestavu, která bude přesně vyhovovat požadavkům pro vaši konkrétní soustavu.

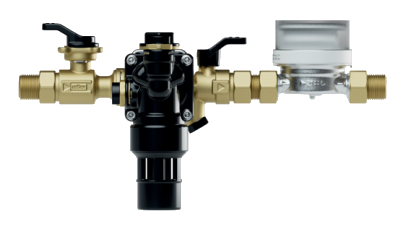

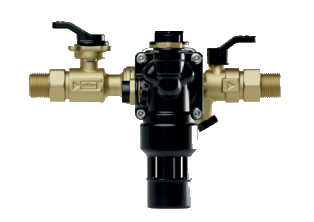

Základem je oddělovací člen Fillset Standard, ze kterého v kombinaci s vodoměrem vznikne Fillset Combi.

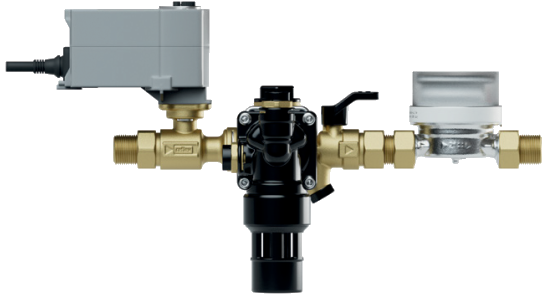

Pro ovládání z řídicí jednotky expanzních a odplyňovacích automatů je možné sestavy doplnit motorovým kulovým kohoutem Safecontrol, čímž vznikne sestava Fillset Standard & Safecontrol nebo Fillset Combi & Safecontrol.

---

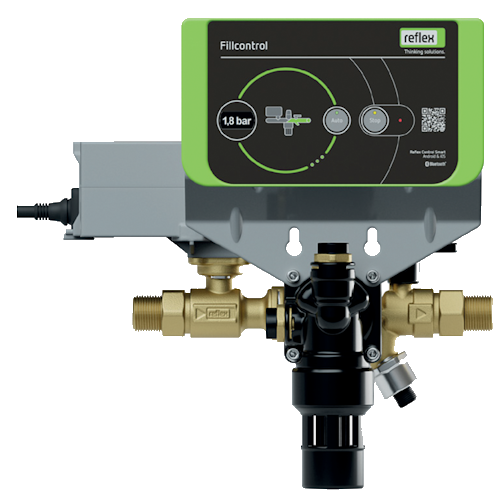

Automatické doplňovací zařízení Fillcontrol Smart

Oblasti použití

U všech systémů se statickým udržováním tlaku bez trvalého technického dozoru nabízí Fillcontrol Smart podporu prostřednictvím automatického doplňování.

Výhody

• Včetně automatického doplňování.
• Intuitivní a pohodlné ovládání pomocí aplikace.
• S předinstalovaným rozhraním RS-485.
• Snadno dostupné komponenty.
• Stabilní připojení bluetooth.
• Snadno rozšiřitelné do sestavy s Fillguard, tlakovým senzorem a Fillsoftem.

Složení

Fillset Safecontrol

Motor pro řízené ovládání doplňovacího ventilu odolného vůči nečistotám pro bezpečné doplňování bez tlakových rázů, silou pružiny se doplňování uzavře, pokud je zařízení bez proudu.

Fillset Standard

Připojovací skupina pro doplňovací systémy s přímým napojením na rozvody pitné vody zajišťuje ochranu pitné vody před případnou kontaminací tím, že spolehlivě zabrání zpětnému toku vody ze soustavy topení nebo chlazení.

Snímač tlaku

Tlakový senzor nepřetržitě měří tlak v soustavě. Když tlak klesne pod určitou hodnotu, senzor pokles signalizuje řídicí jednotce. To znamená, že snímač může také poskytovat informace o stavu soustavy, např. o možných netěsnostech nebo poruchách a chránit celý systém.

Řízení

Řízené doplňování závislé na tlaku probíhá s automatickým přerušením a hlášením poruchy při překročení doby doplňování.

První plnění, nebo opětovné naplnění, soustavy je možné pomocí provozního režimu, který lze k tomuto účelu nastavit. Řízení funkcí a monitorování zařízení se provádí prostřednictvím plně automatického, volně parametrizovatelného mikroprocesorového řízení s LCD displejem pro všechna relevantní provozní a poruchová hlášení s ukazatelem tlaku, rozhraním RS-485, jakož i beznapěťovým výstupem hlášení souhrnné poruchy.
