Bezdrátová regulace vytápění IQRC nově s měřením oxidu uhličitého

Systém zónové bezdrátové regulace vytápění IQRC byl rozšířen o snímání koncentrace oxidu uhličitého. Základním prvkem centrálně řízeného systému jsou bezdrátové termostatické hlavice, pomocí nichž se reguluje teplota individuálně dle požadavku na tepelnou pohodu a dle místností.

Dalším parametrem vstupujícím do regulace je časový rozvrh, zajišťující, aby se zbytečně nevytápěly, ale jen temperovaly prázdné místnosti, například v kanceláře po pracovní době. Nastavení, vzdálený dohled a ovládání regulace vytápění probíhá pomocí softwaru IQRC, který rovněž archivuje naměřené hodnoty. Následným vyhodnocením lze získat relevantní informace pro případné stavební úpravy vylepšující energetickou bilanci budovy – zateplení, výměnu oken atd. Nespornou výhodou bezdrátových termostatických hlavic je jejich jednoduchá instalace bez nároků na rekonstrukci, čímž si nacházejí svoje uplatnění v historických budovách, rozsáhlých objektech typu školy, zdravotní zařízení, stadiony, kanceláře. Energetické úspory se pohybují v řádech desítek procent v závislosti na topné sezoně, zateplení budovy a původní regulaci vytápění.

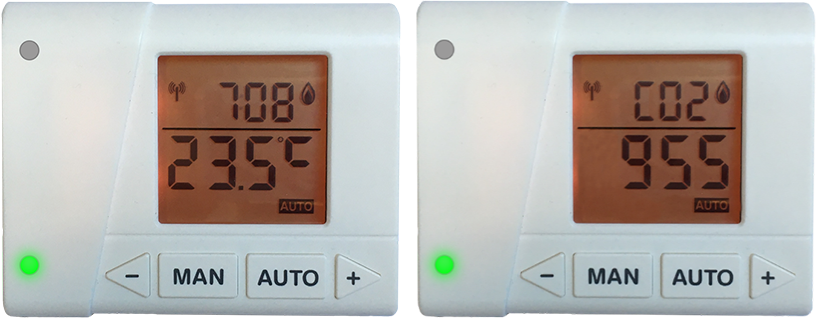

Jedním z prvků systému je regulační jednotka. Může a nemusí být umístěna v jednotlivých místnostech, neboť řízení obstará rovněž centrální jednotka. Prezence regulační jednotky přináší uživatelům místnosti výhodu vlastní lokální regulace teploty, a navíc se na displeji střídavě zobrazují snímané hodnoty teploty, koncentrace CO₂ a relativní vlhkosti. Zobrazování některých údajů vyjma teploty lze pomocí softwaru vypnout, či případně změnit interval zobrazování.

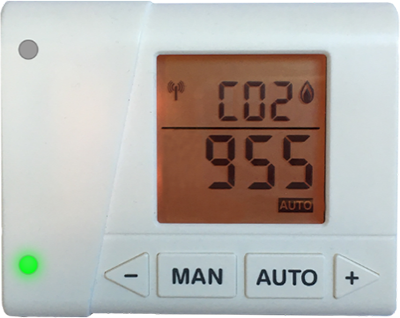

Zdravotně vhodná koncentrace CO₂ < 1 000 ppm je signalizována zelenou LED diodou. Svícení diody v nočních hodinách lze softwarově upravit.

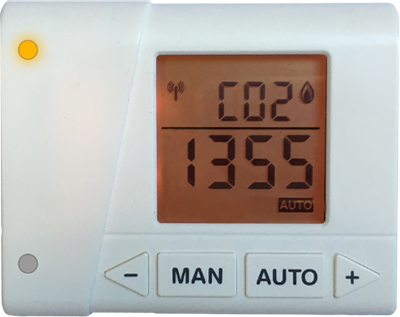

Doporučená výměna vzduchu při koncentraci CO₂ 1 000–2 000 ppm je signalizována oranžovou konstantně rozsvícenou diodou.

Potřebná výměna vzduchu při koncentraci CO₂ 2 000–3 000 ppm je signalizována červenou konstantně rozsvícenou diodou. Uvedená hodnota může způsobovat snížení koncentrace, pocit únavy, bolesti hlavy.

Nutná výměna vzduchu při koncentraci CO₂ 3 000–5 000 ppm je signalizována červenou blikající diodou. Uvedená hodnota může způsobovat snížení bolesti hlavy, zvýšení tepové frekvence.

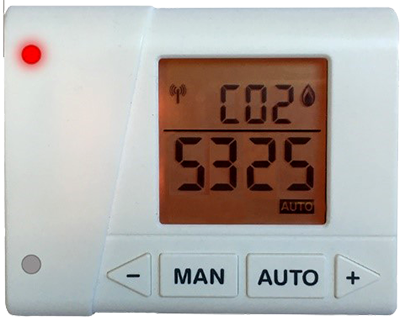

Nevyhnutelná výměna vzduchu při koncentraci CO₂ > 5 000 ppm je signalizována červenou blikající diodou a zároveň akustickým alarmem. Uvedená hodnota může způsobovat bolesti hlavy, zvýšení tepové frekvence, pocit otravy a dušení.

Pokud je k dispozici systém automatizace budovy, například systémová elektroinstalace od HDL Automation s.r.o., naměřená hodnota může být vstupním signálem pro spuštění ventilace, rekuperace, a tím se zajistí přísun čerstvého vzduchu.

Technické parametry IQ24 RCO2

• Provozní napětí: 230 V AC, 50 Hz
• Teplotní rozsah nastavené teploty: 7 °C – 30 °C, kroky po 0,5 °C
• Snímač teploty:
  Typ: Digitální
  Měřící rozsah: –55 °C – +125 °C
  Přesnost: ± 0,5 °C
• Snímač CO₂:
  Typ: Digitální, fotoakustický
  Měřící rozsah: 0 ppm – 40 000 ppm
  Přesnost: ±40 ppm
• Snímač vlhkosti:
  Typ: Digitální
  Měřící rozsah: 0 % RH – 100 % RH
  Přesnost: ± 5 % RH
• Komunikační frekvence rádiového modulu: 2,4 GHz (pásmo ISM)
• Výkon rádiového modulu:
  IQ24 RCB (M01): 100 mW
• Signalizace:
  – Optická signalizace úrovně koncentrace CO₂ v prostoru:
  LED diody:
  = Zelená, Kingbright
  = Oranžová vysokosvítivá, Kinghbright
  = Červená vysokosvítivá, Kinghbright
  – Akustická signalizace nepřípustné úrovně CO₂ Piezo element, 80 dB
• Krytí přístroje: IP30 (po úplné instalaci)
• Kategorie ochrany přístroje: II (po úplné instalaci)
• Typ regulace: PID
• Provozní teplota: 0 až 40 °C
• Teplota skladování: –20 až 70 °C
• Provozní vlhkost: 25 % až 85 %
• Snímač teploty podlahy: F 193 720 (výrobce EBERLE)

---

Více informací naleznete na www.hdl-automation.cz, www.iqrc.info
