6 nejčastějších chyb při montáži směšovacího ventilu

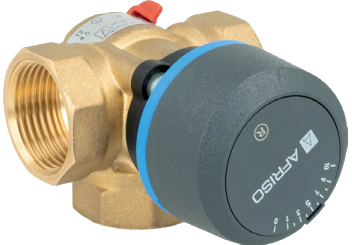

Směšovací ventily jsou v otopných soustavách nezastupitelným prvkem. Jejich úkolem je regulovat teplotu vody proudící do jednotlivých okruhů – například zajistit, aby do radiátorů proudila voda o vyšší teplotě, zatímco do podlahového vytápění šla teplota nižší, aby nedošlo k poškození podlahy. Přesto se při jejich instalaci často objevují chyby, které mohou výrazně snížit účinnost celého systému nebo dokonce ohrozit jeho provozuschopnost. Podívejme se tedy na šest nejčastějších chyb, se kterými se setkáváme často.

1. Nesprávný výběr velikosti ventilu

Velmi častou chybou je výběr ventilu pouze podle průměru potrubí. Správně je však nutné vybírat ventil podle průtoku – hodnoty KVS. Pokud má ventil příliš velké KVS, servopohon bude neustále přetáčet a teplota v místnosti bude kolísat. Pokud je naopak příliš malé, dojde k nedostatečnému průtoku a místnosti zůstanou chladné. Řešení? Použít konfigurátor KVS, který umožní přesný výběr vhodného ventilu.

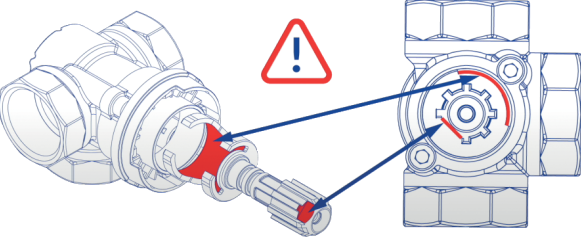

2. Chybná poloha směšovacího prvku

Další častou chybou je špatně nastavená poloha směšovacího prvku uvnitř ventilu. Pokud není ve správné pozici mezi vstupem teplé a studené vody, ventil nebude fungovat správně a nebude schopný udržet požadovanou teplotu. U nové generace ventilů ARV KVS Vario je navíc změna oproti starším typům – proto je nutné si vždy ověřit, jak je směšovací prvek nastaven. Zploštění je na druhé straně středu kuželky.

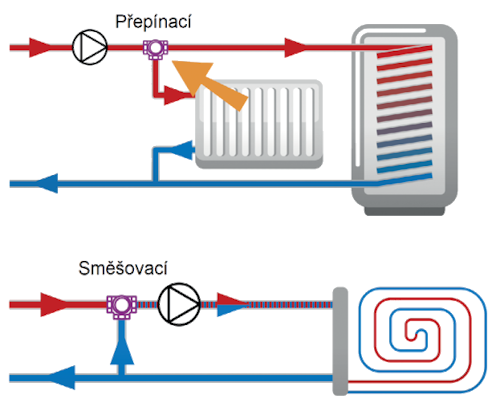

3. Nesprávná poloha oběhového čerpadla

Pokud chceme ventil používat pro směšovaní, musí být čerpadlo vždy za výstupem ventilu. Pokud naopak slouží jako přepínací (rozdělovací) ventil, musí být čerpadlo před vstupem ventilu. Chybně umístěné čerpadlo vede k tomu, že soustava vůbec nefunguje nebo nedosahuje požadovaných teplot.

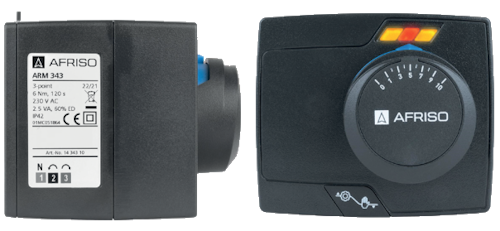

4. Použití nesprávného servopohonu

Aby směšovací ventil fungoval automaticky a reagoval na změny v instalaci, je nutné osadit jej servopohonem. Zde ale často dochází k chybě: použití špatného typu. Pro směšování je třeba tříbodový servopohon, pro přepínání dvoubodový. Jejich záměna vede k nesprávné regulaci. Servopohony vypadají na první pohled totožně. Rozdíl poznáte přečtením informací na štítku.

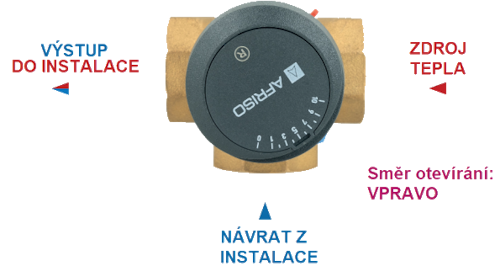

5. Chybný směr otvírání servopohonu

I při správném výběru servopohonu se uživatelé často dopouštějí chyby v nastavení směru otáčení. Platí jednoduché pravidlo: pokud je přívodní potrubí zleva, ventil se otvírá vlevo. Pokud zprava, pak vlevo. Na stupnici pak hodnota 0 znamená minimální teplotu a 10 plně otevřený průtok horké vody.

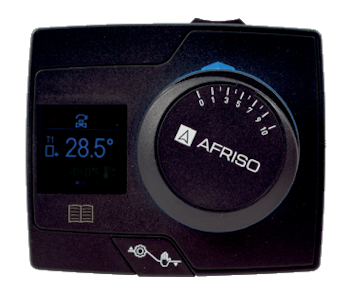

6. Chybějící automatická regulace

Poslední častou chybou je provoz ventilu pouze manuálně bez servopohonu a regulace. Protože se teplota v domě i venku neustále mění, je téměř nemožné dosáhnout optimální regulace ručně. Správné řešení je doplnění ventilu o servopohon a regulátor, popřípadě regulátor se servopohonem 2v1 ACT 343 ProClick, které zajistí stálý komfort a úsporu energie.

Směšovací ventily jsou nepostradatelným prvkem
moderních otopných soustav. Jejich nesprávný výběr, instalace či nastavení však může vést k řadě problémů – od nepohodlí v domácnosti až po zbytečné ztráty energie. Dodržení výše uvedených zásad pomůže těmto chybám předejít a zajistit efektivní a spolehlivý provoz celé soustavy.
