2. Praktický příklad větrání s rekuperací – Bungalov

14.01.2019 Firma: ZEHNDER Group Czech Republic s.r.o. Časopis: 8/2018,

Důležitost časté a správné výměny vzduchu v místnostech je dnes nesporná. Mnoho výzkumů již prokázalo, že nevětrané prostředí má přímý dopad na koncentraci, efektivitu práce i na celkovou zdravotní kondici vůbec.

Tentokráte vám do detailu představíme systém větrání s rekuperací v průměrně velkém bungalovu.

Typ objektu: bungalov, 160 m2, novostavba
Větrací jednotka: Zehnder ComfoD 350
Umístění jednotky: technická místnost
Rozvody vzduchu: kulaté větrací trubky
Zehnder ComfoTube 90
Instalace rozvodů: ve stropním podhledu

Popis návrhu

Bungalov, 160 m2, novostavba. Větrací jednotka je umístěna v malé technické místnosti hned vedle kuchyně. Její tichý chod, a za jednotkou umístěné prostorově úsporné akustické tlumiče s rozdělovačem, vylučují obtěžovaní uživatelů domu hlučností. Pro dodávku optimálního množství vzduchu do každé místnosti byly použity kulaté větrací trubky Æ 90 mm, vyznačující se nízkou tlakovou ztrátou. Jsou vedeny ve stropním podhledu (rovněž je lze vést po stropě na půdě, ale musí být perfektně zaizolované). „Hvězdicovitý“ systém rozvodů vzduchu se samostatným potrubím do každé místnosti umožňuje přesné vyregulování množství vzduchu a zamezuje přeslechům mezi místnostmi. Tiché proudění vzduchu do místnosti bez průvanu zajišťují nové, tvarově decentní ventily Luna.

Image 1

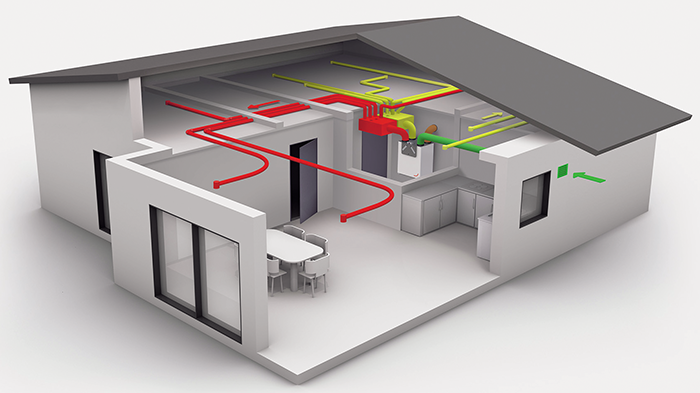

Obr. 1 • Bungalov s rozlohou 160 m2: venkovní vzduch (zelená), přiváděný vzduch (červená), odváděný vzduch (žlutá), odvětrávaný vzduch

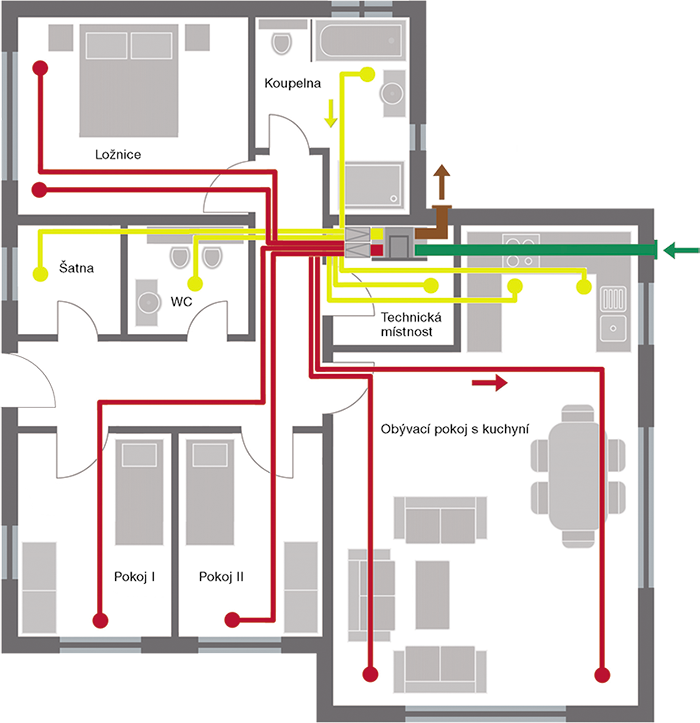

Image 2Obr. 2 • Půdorys s vedením rozvodů vzduchu

Komfortní větrací jednotka Zehnder ComfoD 350

Pro tento projekt byla zvolena výkonná jednotka se skvělým poměrem cena/výkon. Zařízení ComfoD 350 bylo vyvinuto pro aplikaci vyváženého větrání s rekuperací tepla v rodinných domech, lze jej ale s úspěchem použít i v dalších menších objektech (např. kanceláře, sportovní zařízení). Ve standardní aplikaci sy­stém obvykle využívá odpadní vzduch v kuchyni, koupelně, komoře a WC. Čerstvý venkovní vzduch je dodáván do obytných prostorů, to jsou nejčastěji obývací pokoje, pracovny a ložnice. Vestavěný výměník tepla zpětně využívá tepelnou energii odváděného vzduchu předtím, než je dopraven do okolního prostředí. Energie je předávána přiváděnému čerstvému vzduchu, a tím je zajištěno komfortní větrání s rekuperací tepla.

Účinnost rekuperace dosahuje až 95 %, maximální průtok vzduchu 370 m3·h–1. Energetická účinnost je 0,29 W·m3·h–1. Jednotka má automatickou proti­zámrazovou ochranu – automatické monitorování mrazu dočasně sníží přívod studeného vzduchu zpomalením ventilátoru přívodu. Dochází tak k podtlakovému nastavení systému, tento chod nesmí být provozován, pokud je objekt vytápěn otevřeným ohněm (krb, kamna). Protizámrazová ochrana je řízena vnější teplotou, teplotou výtlaku a časem. Letní ­bypass slouží k odklonu odváděného vzduchu podél výměníku tepla během léta, kdy se očekávají vyšší teploty. Komfortní teplota je plynule nastavitelná. Obtok je automaticky řízen na základě nastavené komfortní teploty a otevírá se nebo zavírá podle rozdílu mezi vnitřní a venkovní teplotou. Prostřednictvím bypassového provozu je možné v létě větrat dům přímo chladnějším nočním vzduchem. Zehnder ComfoD 350 se jednoduše ovládá pomocí třístupňového ovladače.

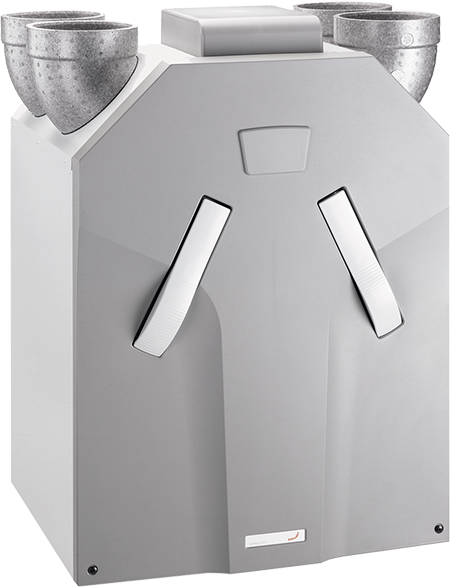

Image 3Obr. 3 • Komfortní větrací jednotka Zehnder ComfoD 350

Důraz na akustický komfort

Tichý chod s vysoce výkonnými EC ventilátory umožňuje instalaci jednotky Zehnder ComfoD 350 i v domech s menší a průměrnou rozlohou. Akustický tlumič s rozdělovačem Zehnder ComfoWell je modulární systém pro snadnou a prostorově nenáročnou montáž. Skládá se z tlumiče hluku, ke kterému je připojena koncová a montážní deska s funkcí rozdělovače nebo rovněž jemný filtr F9 či uhlíkový filtr. Jedná se o jediný čistitelný tlumič na trhu, umožňuje přístup pro čištění celého systému. Zabraňuje přeslechu mezi místnostmi a tlumí zvuk jednotky.

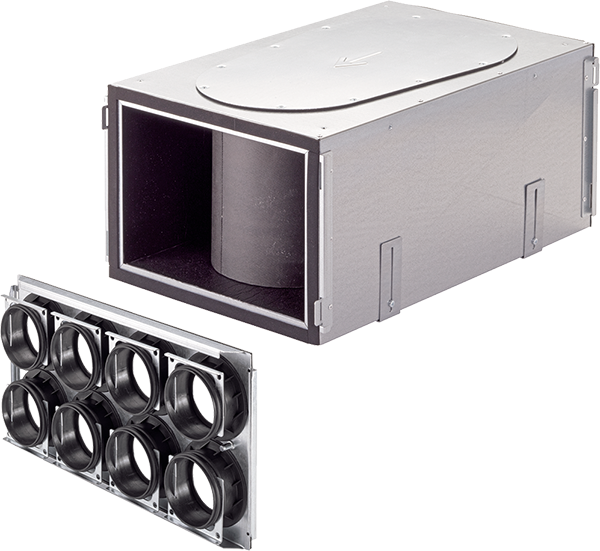

Image 4Obr. 5 • Akustický tlumič s rozdělovačem Zehnder ComfoWell

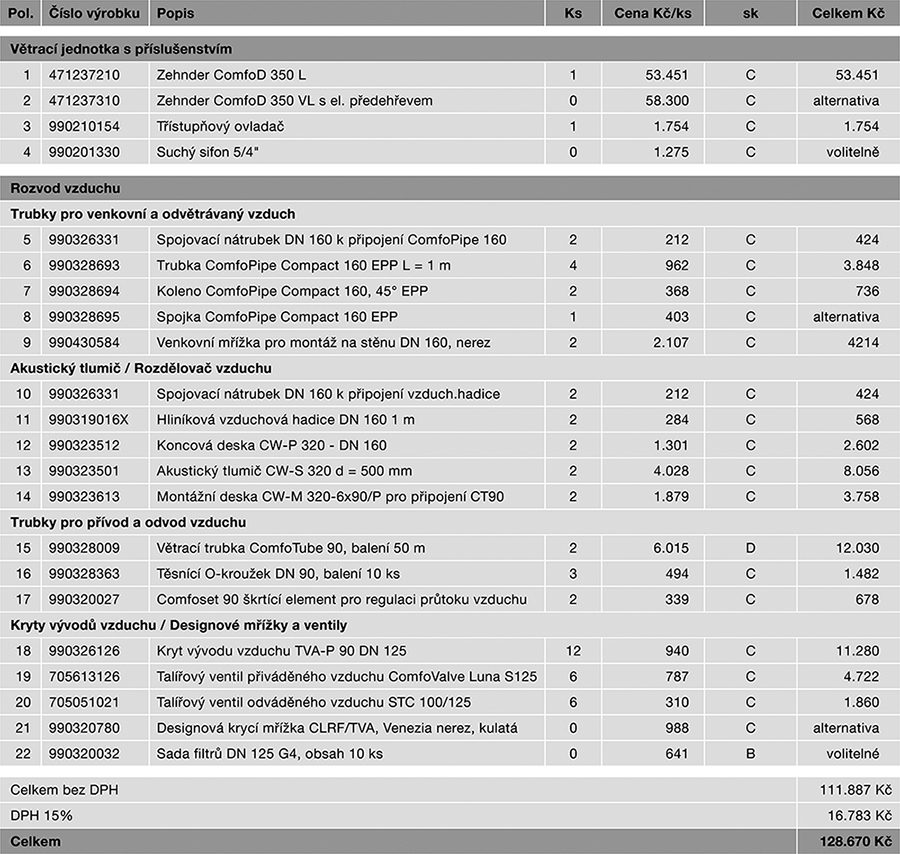

Image 5Obr. 4 • Výpis materiálu s cenami: Všechny ceny jsou doporučené maloobchodní bez ceny za instalaci. Ceny vychází z ceníku 04/2018. 15 % DPH platí pouze v případě nákupu výrobků s jejich instalací. Při samostatném nákupu výrobků platí 21 % DPH.

Dokonalá hygiena, snadná instalace

Sofistikovanou jednotku v systému doplňuje sada hygienických rozvodů ComfoTube 90 – jedině kombinací kvalitní větrací jednotky a hygienických zdravotně nezávadných rozvodů vzduchu přinese investice do sy­stému větrání kýžené přednosti.

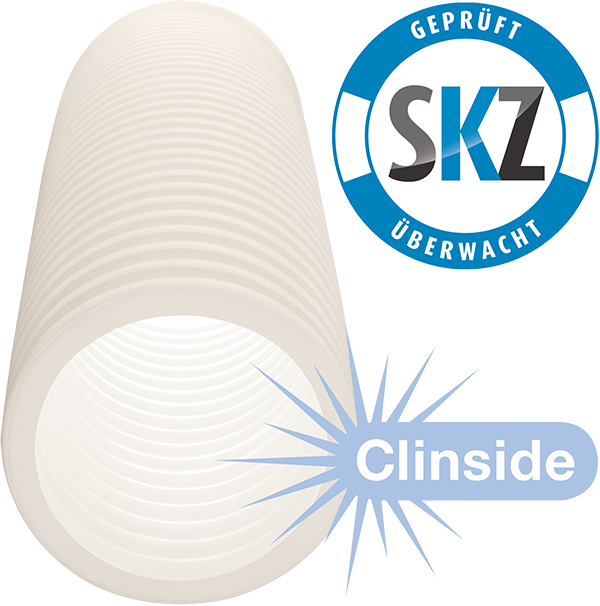

Image 6Obr. 6 • Větrací trubka ComfoTube 90

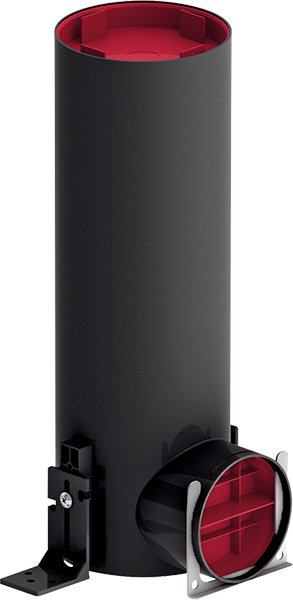

Image 7Obr. 7 • Kryt vývodu vzduchu TVA-P ComfoTube 90

Větrací trubka ComfoTube 90 (k dispozici také o průměru 75 mm) je vyrobena ze zdravotně nezávadného plastu (antibakteriální, antistatický). Její hladký patentovaný vnitřní povrch s označením Clinside výrazně omezuje usazování prachu a umožňuje snadné čištění. Díky tomu, že trubky ComfoTube mají 3–4x větší ohebnost než běžné trubky, snižuje se čas i cena instalace. Poloviční tlakové ztráty umožňují tišší chod – ten je pro takováto zařízení obecně mimořádně důležitý. Odborníci navíc ocení výjimečně rychlou a intuitivní instalaci. Kryt vývodu vzduchu TVA-P byl navržen ve snaze omezit vznik případných netěsností při instalaci. Zehnder TVA-P umožňuje snadnou instalaci díky integrovaným patkám. Pevné a dokonale těsné spojení s větrací trubkou 75 nebo 90 mm je zajištěno pomocí O–kroužků a fixačních spon. Je dodáván včetně krytek, zabraňujících vnikání nečistot během instalace.
