Odhlučněné odpadní systémy

01.10.2015 Autor: Ing. Jiří Janich Firma: NICOLL Česká republika, s.r.o. Časopis: 6/2015

Odhlučněné systémy vnitřní domovní kanalizace jsou již v současnosti běžným standardem v nových bytových a rodinných domech i objektech občanské výstavby. Zejména pak ve vícepatrových budovách je jimi stále častěji nahrazováno běžné odpadní potrubí při rekonstrukcích, protože právě hluk z odpadního potrubí je jedním z velkých problémů starých panelových domů i jiných starších objektů. Snaha snížit hlučnost v našich domech, bytech i kancelářích vychází ze snahy nejen splnit zdravotně hygienické požadavky na stavby, ale také zlepšit podmínky užívání těchto staveb a zvýšit pohodlí jejich uživatelů.

V odpadní a dešťové kanalizaci se vyskytují dva typy hluku:

  1. Hluk, který se šíří vzduchem – vychází z potrubí a způsobuje ho odpadní voda tekoucí uvnitř potrubí
  2. Hluk, který se šíří konstrukcí potrubí – vychází z trubek a armatur, a také ze systému, jímž je kanalizace upevněna ke stavbě budovy.

V současnosti však již existují trubní systémy, které oba typy hluku tlumí. Většinou se jedná o vícevrstvé trubky a tvarovky. Příkladem takových systémů jsou i odhlučněné odpadní systémy FRIAPHON a dBlue (dříve POLIphon) dodávané v České republice společností Nicoll Česká republika, s.r.o.

Image 0

dBlue (dříve POLIphon)

Při výrobě odpadního systému POLIphon bylo použito nejmodernější metody průtlačného lisování trubek z PP-MD (modifikovaného polypropylenu) s třemi vrstvami současně. Tato metoda znamená, že hluk z odpadní vody tekoucí uvnitř trubek přechází přes tři různé vrstvy, tj. hmotná media, která silně omezují šíření hluku uvnitř systému a značně zvyšují odolnost vůči specifickému složení a teplotě odpadní vody stejně jako vůči vnějším činitelům.

Základní parametry systému dBlue

  • snížení hluku odpadního potrubí až na hladinu 19 dB
  • vysoká odolnost vůči teplotám tekoucího odpadu až do +90 °C (krátkodobě i +95 °C)
  • vysoká odolnost vůči chemickým složkám obsaženým v odpadní vodě
  • hladké stěny znemožňují usazování vodního kamene
  • odolný proti korozi
  • rozměry trubek a tvarovek v plném rozsahu od průměru 40 mm do průměru 160vmm
  • dovoluje montáž i při teplotě pod –10 °C

Image 1

FRIAPHON

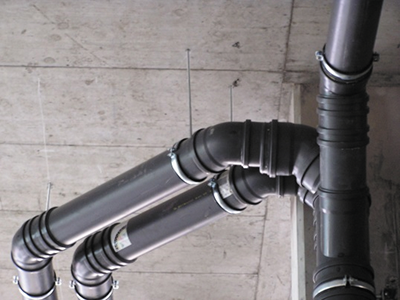

Skutečně těžko budete hledat na trhu odpadní systém tlumící zvuk lépe, než je tomu u FRIAPHONu. Systém je určen k instalaci domovní splaškové a dešťové kanalizace. Vynikajících vlastností (tlumí hluk až na hladinu 16 dB) dosahuje FRIAPHON zejména díky tomu, že je navržen a složen ze silnostěnných plastových trubek a tvarovek. Duální trubka umožňuje dělený odraz zvukových vln již ve stěně trubky, čímž je zásadně omezeno šíření hluku do okolního prostředí. Absorbování zvukových vln je možné díky výjimečné materiálové skladbě hmot trubky a síle stěn u tvarovek. Trubky s hladkými konci jsou spojovány pomocí dvojitého hrdla se zdvojeným břitovým těsněním. To zajišťuje plovoucí uložení trubek a zamezuje vedení zvuku. Díky pružnému dorazu ve středu tvarovky kompenzuje dilataci způsobenou tepelnou roztažností přímo v hrdle. Významný vliv na snížení hladiny hluku má uchycení svislého potrubí s pomocí sdružené objímky (opěrné a kluzné). To výrazně redukuje přenos hluku do stavební konstrukce a naopak.

Image 2

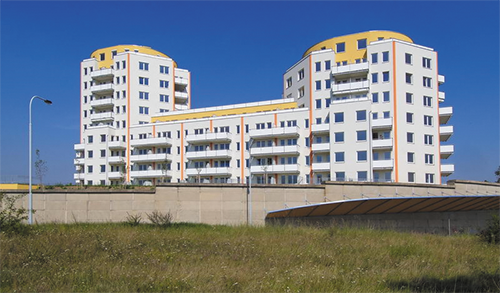

Odhlučněné odpadní systémy jsou běžně používány při stavbě bytových domů, nejen novostaveb, ale také při rekonstrukci panelových domů. Mezi referenční projekty patří například Rezidence Tupolevova v Praze Letňanech, bytový komplex v Hostivaři, Panorama Modřany nebo rezidence Prague Towers v pražských Stodůlkách. Systém dBlue (dříve POLIphon) pomáhá snižovat hlučnost v panelových domech, které prošli rekonstrukcí na Mostecku, Karvinsku a Ostravsku.

Image 3

Projektová a technická podpora

Společnost Nicoll Česká republika, s.r.o. poskytuje knihovnu výkresů AutoCAD jako formu technické a projektové podpory pro odhlučněný odpadní systém dBlue. Výkresy jsou doplněny technickými a rozměrovými detaily tvarovek a odrážejí jejich tvar. Tato knihovna je vytvořena ve formátu dwg. Použití vybraných výkresů trubek a tvarovek napomáhá podrobnému dimenzování spojů při vytváření odbočných tras, zklidňovacích oblouků, redukčních kusů, směrových změn, dimenzování zklidňovacích úseků a prostoru šachty, kde jsou vedeny kabely a jejich spoje. Pravidla pro navrhování odhlučněných odpadních systémů jsou také tématem školení a seminářů. Informace o aktuálních školeních a seminářích najdete na webových stránkách www.nicoll.cz nebo v pravidelném zpravodaji. Součástí podpory je také poradenství a technická pomoc přímo ve fázi realizace.

Firemní článek
