Nové trendy v projektování – Ručně už ne, budoucností je BIM

09.01.2018 Autor: Pavel Seidl Firma: WAVIN Ekoplastik s.r.o. Časopis: 8/2017

BIM (Building Information Modeling) je moderní metoda vytváření a správy dat o budově během celého životního cyklu – od projektu, realizace, provozu, rekonstrukce – až po ukončení provozu a odstranění. Informační modelování budov představuje v současné době novou vědní disciplínu i moderní komunikační platformu v oboru stavebnictví.

Praktické využití BIM

Prvotním úkolem BIMu je vytvořit jednotný 3D inteligentní model budovy obsahující velké množství dat. Kromě geometrických rozměrů se může jednat o detailní informace vztahující se k určitému produktu, informace o potřebných certifikátech a dokumentech, či různé provozně-technické informace. Tato data jsou následně využívána při dalších činnostech typicky uskutečňovaných během celého životního cyklu stavby. Jako příklad můžeme uvést koordinaci projektu, různé vizualizace či simulace nebo informace o nutnosti provést revizi elektrického zařízení. Výstupy z toho systému – souhrnná data – jsou využívána architekty, projektanty, investory, vlastníky budov, správci budov a mnohými dalšími. Typy výstupů se liší od typu investora a fáze zpracování projektu. Může se jednat např. o 3D modely budovy, technické zprávy, 2D výkresy, výkazy, popisy materiálů atp. Pro reálné nasazení metody BIM do praxe je nutné použít vhodný software.

Od projekčního prkna k softwaru

Období ručního kreslení projektové dokumentace s použitím rýsovacího prkna je již dávnou minulostí. V současné době je již zcela nemyslitelné, aby projektant dodával své projekční výkresy zpracované ručně. Zde již neobstojí ani argument, že oskenováním ručně kresleného výkresu do formátu pdf dochází k jeho elektronizaci.

Co znamenají zkratky CAD, CAM, CAE

V dnešní době se ke konstrukčním a projekčním pracím používají převážně počítačové programy pracující na systému CAx. Zkratka CA (Computer Aided) znamená, že jde o počítačem podporované aplikace. Přičemž „x“ značí písmeno, které specifikuje konkrétní druh systému, resp. konkrétní oblast použití – například CAD, CAM, CAE apod. Konkrétně CAD (Computer Aided Design) představuje problematiku projektování s podporou počítače, CAE (Computer Aided Engineering) lze přeložit jako systémy pro podporu inženýrských činností (technické výpočty, analýzy atd.), CAM (Computer Aided Manufacturing) lze vyložit jako sy­stémy pro počítačovou podporu výroby (např. pro CNC frézování).

Softwarové nástroje pro BIM

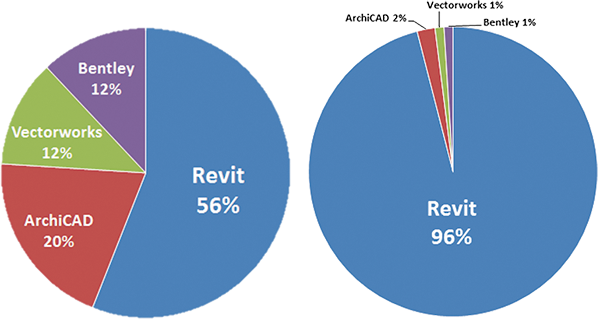

Budoucnost projektování se ubírá a nadále bude ubírat cestou nasazení metodiky BIM. Mezi uznávané a nasazované softwarové produkty pro praktickou realizaci metodiky BIM patří produkty společnosti Autodesk – obzvláště pak program Revit. Tuto skutečnost dokreslují i následující dva grafy (zdrojová data jsou získána z celoevropského interního průzkumu firmy Wavin z let 2014 a 2015). Oba grafy představují odpovědi na otázku „Jaký SW produkt pro možnost přípravy projektu ve shodě s BIM koncepcí je pro respondenta nejvhodnější“. První graf prezentuje názory respondentů zastupující všechny oblasti stavebního projektování (architekt, statik, projektant stavební části a také projektanti různých profesí), druhý názory projektantů oboru TZB a ZTI. V prvním případě preferovalo program Revit více jak 50 % respondentů, pro druhou situaci bylo toto číslo ještě markantnější a s přehledem překročilo 90% hranici.

Image 0

Softwarové řešení CAD a BIM

Jaké jsou charakteristické vlastnosti výše uvedených způsobů projektování? CAD řešení umožňuje snadnou správu projektu, pohodlnou archivaci, jednodušší provádění změn, efektivní sdílení dat a další možnosti. Parametrizace změn zde není možná. Nelze použít ani různé vizualizace nebo simulace. Obecně lze tedy konstatovat, že CAD aplikace představují pouze „hezké kreslení“, ale co do myšlenkových pochodů zůstávají věrnou imitací přístupu „tužka-papír“.

Naopak v případě BIM pracujeme s modely reálných komponent (součástí), ze kterých je investice nakonec postavena. Přesněji řečeno nyní již nekreslíme, ale modelujeme finální stavbu. Výkresy a další projekční materiály jsou již následně generovány automaticky programem na základě našich požadavků.
