MEIBES – firemní verze návrhového programu TechCON verze 6.0 – 1. část

17.10.2013 Firma: MEIBES s.r.o. Časopis: 6/2013

TechCON je moderní grafický výpočtový software určený pro návrh a zpracování projektů ústředního vytápění. Je tvořen ze dvou navzájem propojených modulů: Tepelné ztráty a Ústřední vytápění.

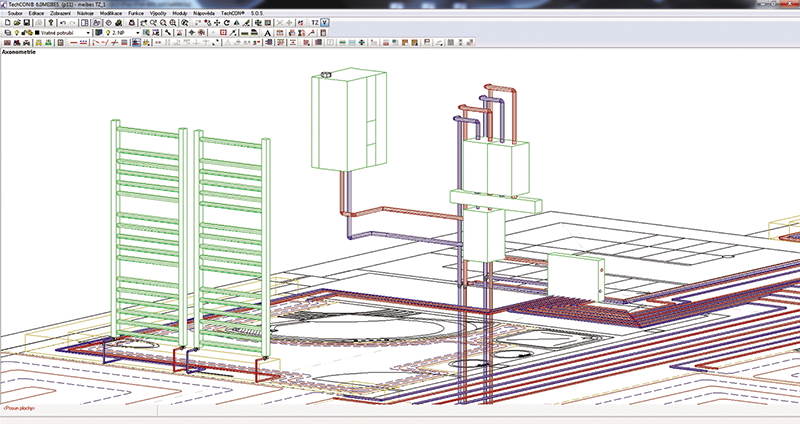

Program řeší výpočet tepelných ztrát budov, zpracování projektové dokumentace ve 2D a 3D prostoru, dimenzování otopných soustav, hydraulické vyregulování otopných soustav, výpočet podlahového vytápění a specifikaci prvků spolu s celkovou cenovou kalkulací.

Image 1

Image 2

Kromě standardních modulů je firemní verze Meibes rozšířena o:

  • návrh a dimenzování čerpadlových skupin Meibes,
  • návrh a dimenzování bytových stanic LOGOtherm, LOGOaktiv a Logo­Fresh,
  • návrh a dimenzování měřicích stanic a stabilizátoru kvality (s hydraulickou výhybkou i bez),
  • výpočty tlakových ztrát pro systémy s flexibilním připojením Inoflex.

Image 3

Návrh a dimenzování soustav s čerpadlovými skupinami Meibes

Jedním z nejvýznamnějších přínosů verze 6.0 je návrh a dimenzování otopných soustav s čerpadlovými skupinami. Databáze obsahuje množství typů čerpadlových skupin, rozdělovače, a anuloid. Všechny tyto prvky se dají v projektu jednoduše propojit.

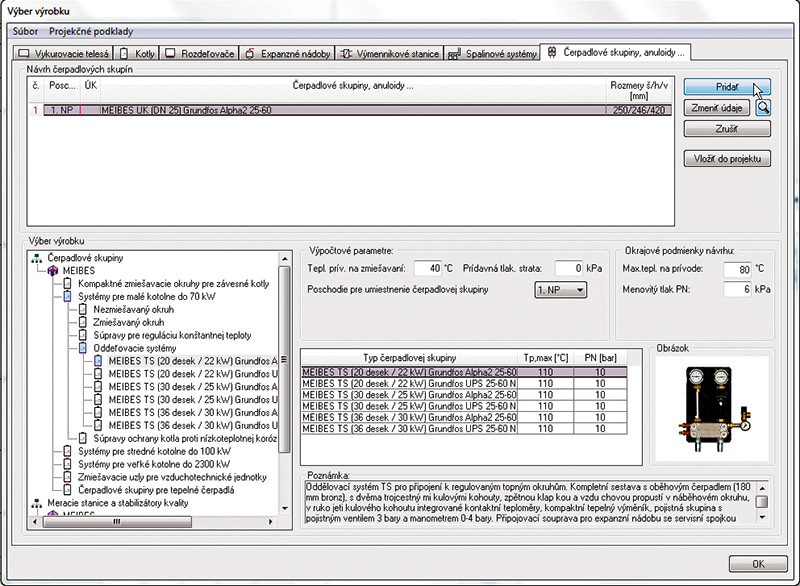

Databáze obsahuje provedení čerpadlových skupin s různými čerpadly. Prvotní výběr čerpadla je při návrhu čerpadlové skupiny, kde je možné vybrat čerpadlovou skupinu s konkrétním čerpadlem nebo verzi bez čerpadla. Při dimenzování otopných soustav s čerpadlovými skupinami je možné v parametrech výpočtu nastavit Automatický návrh čerpadlových skupin.

V otopných soustavách s anuloidem generuje program okruhy pro počítané zdroje před a za anuloidem. Každý z těchto okruhů je dimenzován na svůj potřebný dispoziční tlak, který je použit při návrhu čerpadla na okruhu. Výsledky pro počítaný zdroj lze zobrazit přímo v dialogovém okně Dimenzování.
