5. Praktický příklad větrání s rekuperací – rekonstrukce bytu

větrání a rekuperace

V minulém díle našeho miniseriálu jsme vám přiblížili, jak při rekonstrukci bytu vyřešit problém s jeho vnitřním klimatem a zajistit pravidelnou výměnu čerstvého vzduchu bez energetických ztrát. Hlavní roli hrála skladná rekuperační jednotka umístěná v kuchyňské lince. V této části nabídneme jiný přístup: využití decentrálních jednotek.

Systém komfortního větrání s rekuperací tepla od společnosti Zehnder, jenž umožňuje interiér nepřetržitě zásobovat čerstvým a čistým vzduchem, jsme dostatečně představili již v předešlých dílech. Aktuální způsob, jak vyřešit problémy s nepřiměřenou vlhkostí, odvést vydýchaný vzduch s vysokým CO₂ a celkově zlepšit vnitřní prostředí rekonstruovaného bytu, přistupuje k řešení pomocí dvou typů nezávislých decentrálních jednotek. Doporučujeme zejména kvůli jednoduchosti a rychlosti instalace, bez nutnosti promýšlení správných rozvodů.

Příklad č. 5: Rekonstrukce bytu s decentrálními jednotkami

Instalace systému řízeného větrání s rekuperací nebyla nikdy jednodušší: decentrální jednotky firmy Zehnder potřebují pouze vyvrtání otvorů do obvodových zdí a následné osazení vlastních zařízení. Ty se, díky svému výkonu, postarají o výměnu vzduchu v jedné či více místnostech.

Typ objektu: byt 80 m², rekonstrukce
Větrací jednotka: decentrální jednotky
Zehnder ComfoAir 70
Zehnder ComfoSpot 50
Umístění jednotky: v obvodové zdi
Rozvody vzduchu: bez rozvodů

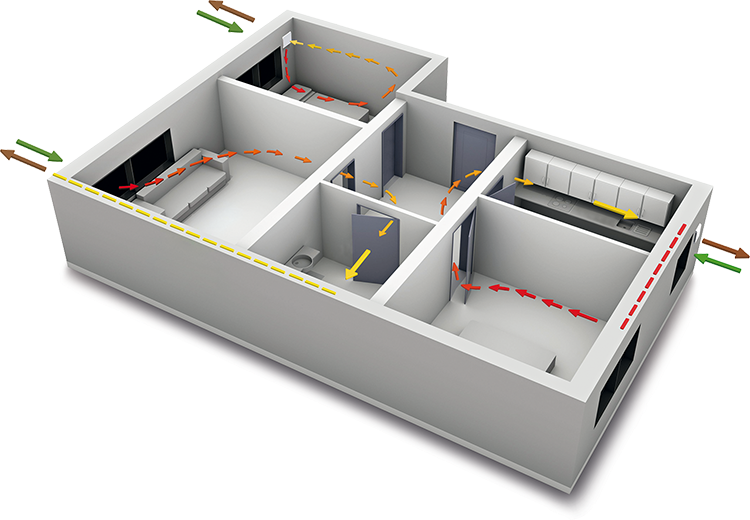

Obr. 1 • Byt s rozlohou 80 m²: venkovní vzduch (zelená), přiváděný vzduch (červená), odváděný vzduch (žlutá), odvětrávaný vzduch (černá)

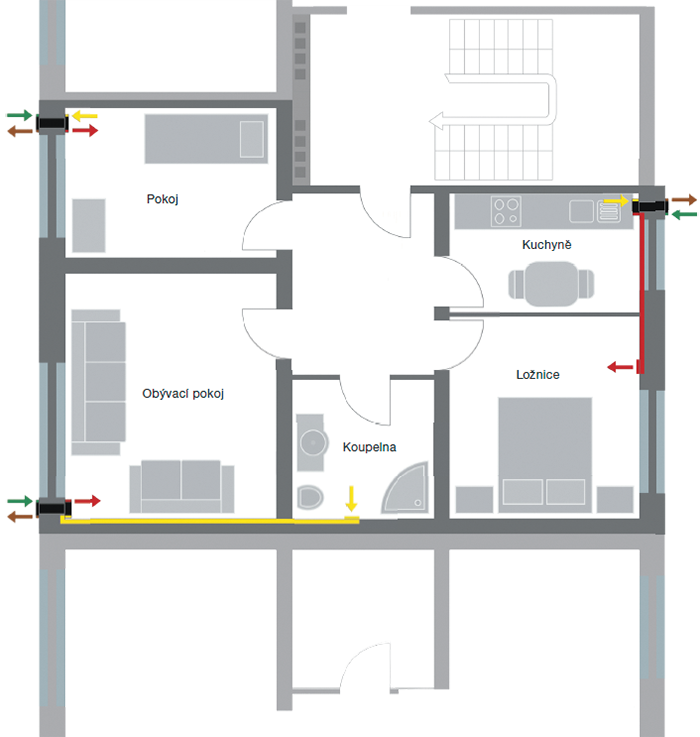

Obr. 2 • Půdorys s vedením rozvodů vzduchu

Popis návrhu

S decentrálními větracími jednotkami Zehnder Comfo Spot 50 a Zehnder ComfoAir 70 je zajištěna nepřetržitá výměna vzduchu s minimálními nároky na instalaci. V praxi se jedná o dvě samostatné jednotky, které zajišťují výměnu vzduchu v samostatných či propojených místnostech bez instalace potrubí/rozvodů, vy­užívají pouze fyzikální vlastnosti proudění vzduchu rozdílných teplot. Souběžný přívod čerstvého a odvod znečištěného vzduchu umožňuje využívat všechny výhody komfortního větrání: optimální výměna vzduchu, rekuperace tepla a maximální energetická účinnost. Jedinečný entalpický výměník zabraňuje vzniku kondenzátu a znečištění fasády. Větrací jednotka Zehnder ComfoAir 70 umožňuje připojit druhou místnost, a tak větrat dvě místnosti jednou jednotkou.

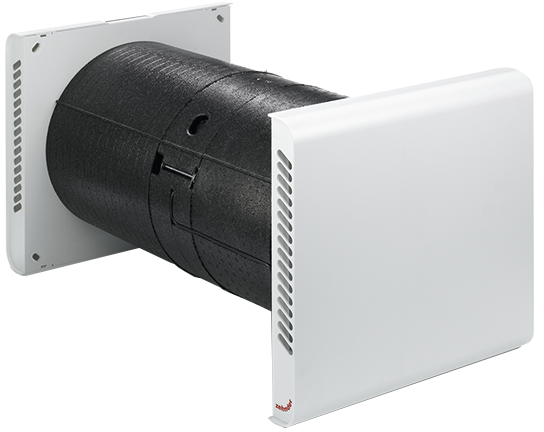

Obr. 3 • Komfortní větrací jednotka Zehnder ComfoSpot 50

Dvě jednotky pro společný výsledek

Decentrální větrací jednotka Zehnder ComfoSpot 50 spoléhá na své kompaktní rozměry v kombinaci s vysokým výkonem. Je velmi tichá (5,2–29 dB(A)). Jedinečný entalpický výměník zajišťuje využití až 82 % tepla a 78 % vlhkosti z odváděného vzduchu. Je oblíbená i kvůli snadnému ovládání prostřednictvím dotykového displeje umístěného přímo na jednotce, nebo pomocí čidel vlhkosti CO₂ a VOC (těkavých organických látek ve vzduchu). Pro stěny o tloušťce 33,5–60 cm postačí jádrový otvor o průměru 34 cm. Jednotka pracuje až po exteriérovou teplotu cca –5 °C bez předehřívače či bez redukovaného podtlakového proti­zámrazového režimu.

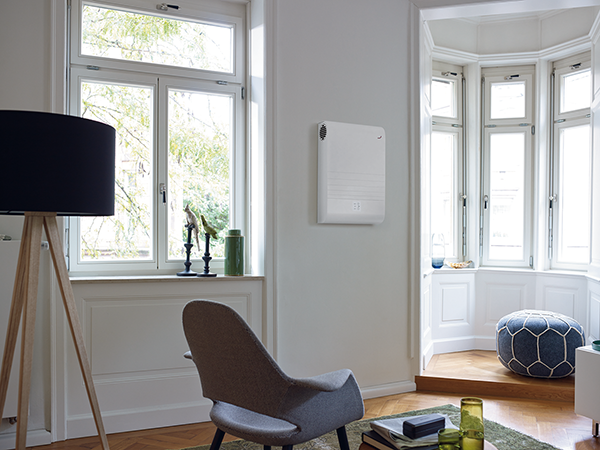

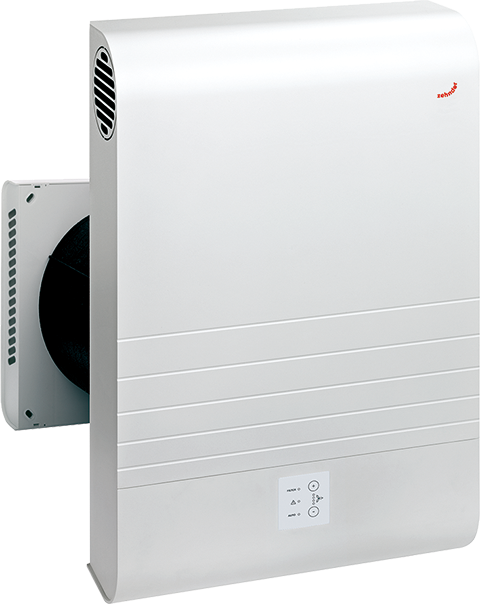

Obr. 4a • Komfortní větrací jednotka Zehnder ComfoAir 70

Obr. 4b • Komfortní větrací jednotka Zehnder ComfoAir 70

Decentrální větrací jednotka Zehnder ComfoAir 70 dodává čerstvý vzduch a zajišťuje příjemné vnitřní klima a pocit pohody. Je vysoce výkonná a díky kvalitním ventilátorům DC a dobré akustické izolaci umožňuje mimořádně tichý provoz (23 dB(A) při 40 m³·h^–1). Jedinečný entalpický výměník zajišťuje využití až 89 % tepla a 71 % vlhkosti z odváděného vzduchu. Je vhodná pro stěny o tloušťce 28–60 cm postačí průměr jádrového otvoru je 25 cm. S pomocí volitelného napojení potrubí pro přívod či odvod vzduchu (s rozvody vzduchu Zehnder) je možno připojit na větrací systém i další místnost.

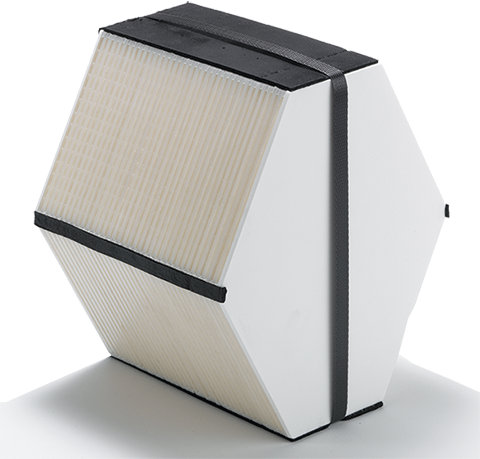

Obr. 5 • Výjimečný entalpický výměník zajišťuje, že není potřeba řešit odvod kondenzátu na fasádu či do kanalizace

Minimální nároky na instalaci

Jednoduchá a rychlá montáž: decentrální větrací jednotky kladou minimální nároky na stavební úpravy. Nutné je pouze jádrové vyvrtání otvoru a elektrické napájení 230 V. Díky entalpickému výměníku není nutné napojení a spádování pro odvod kondenzátu na fasádu či do zásobníku-sběrače.

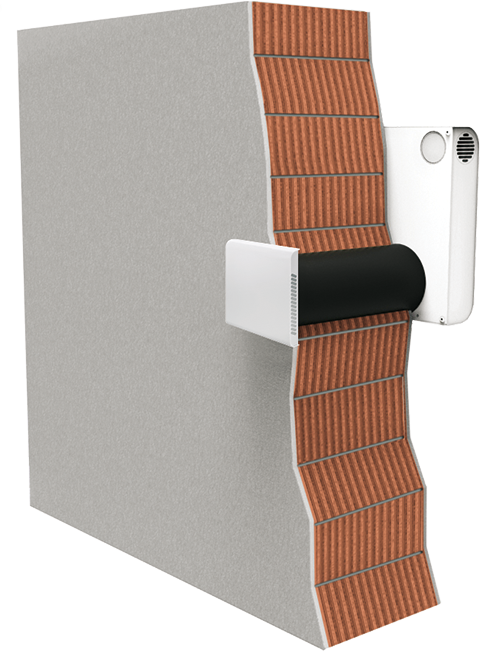

Obr. 6 • Instalace je velmi jednoduchá a rychlá

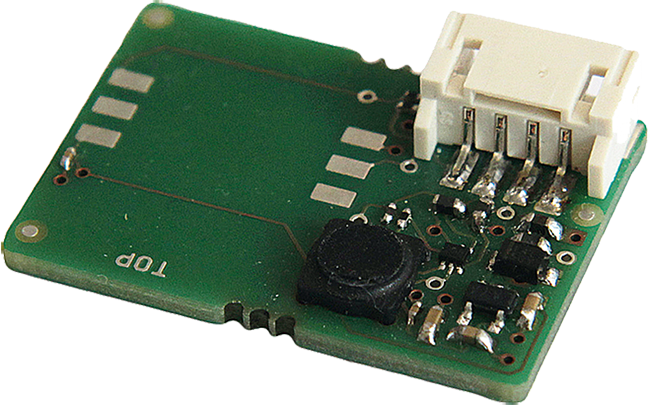

Obr. 7 • Ovládání pomocí čidel práci s jednotkami ještě zjednodušuje
