1. Praktický příklad větrání s rekuperací – Rodinný dům

11.12.2018 Firma: ZEHNDER Group Czech Republic s.r.o. Časopis: 7/2018

Důležitost časté a správné výměny vzduchu v místnostech je dnes nesporná. Mnoho výzkumů již prokázalo, že nevětrané prostředí má přímý dopad na koncentraci, efektivitu práce i na celkovou zdravotní kondici vůbec.

Se systémem komfortního větrání mohou okna zůstat zavřená, prostory budou i tak nepřetržitě zásobeny čerstvým, čistým vzduchem a zároveň bude snižován obsah CO2. Tím je podpořena pohoda, dobrý spánek, schopnost soustředění se a výkonnost. Uživatelé domu ocení také jemné filtry, zachycující prach a částice pylu. Zpětným ziskem tepla navíc šetříme tepelnou energii, kterou ztrácíme při větrání oknem.

Zehnder představuje technologickou a designovou špičku v oboru řízeného větrání s rekuperací tepla. Desítky let zkušeností s vývojem a výrobou, stejně jako nespočet instalovaných větracích systémů, svědčí o vysoké kvalitě, spolehlivosti a funkčnosti systémů komfortního větrání Zehnder, podtržené možností získání prodloužené 5leté záruky – a to bez navýšení ceny.

Série článků na téma větrání s rekuperací

Připravili jsme si pro Vás pět praktických příkladů sy­stémů větrání, které ilustrují řešení v různě velkých objektech s nejčastěji instalovanými větracími jednotkami a systémy rozvodů vzduchu v ČR a na Slovensku. S jakými konkrétními příklady se důkladně seznámíte?

  1. Praktický příklad větrání s rekuperací – Rodinný dům
  2. Praktický příklad větrání s rekuperací – Bungalov
  3. Praktický příklad větrání s rekuperací – Novostavba bytu
  4. Praktický příklad větrání s rekuperací – Rekonstrukce bytu
  5. Praktický příklad větrání s rekuperací – Rekonstrukce bytu s decentrálními jednotkami

Příklad č. 1: Dvoupodlažní rodinný dům

Tentokráte vám do detailu představíme systém větrání s rekuperací v rodinném domě.

Typ objektu: dvoupodlažní rodinný dům, 200 m2, novostavba
Větrací jednotka: Zehnder ComfoAir Q350
Umístění jednotky: technická místnost
Rozvody vzduchu: kulaté větrací trubky Zehnder ComfoTube 90
Instalace rozvodů: ve stropním podhledu, stoupačky ve stěně

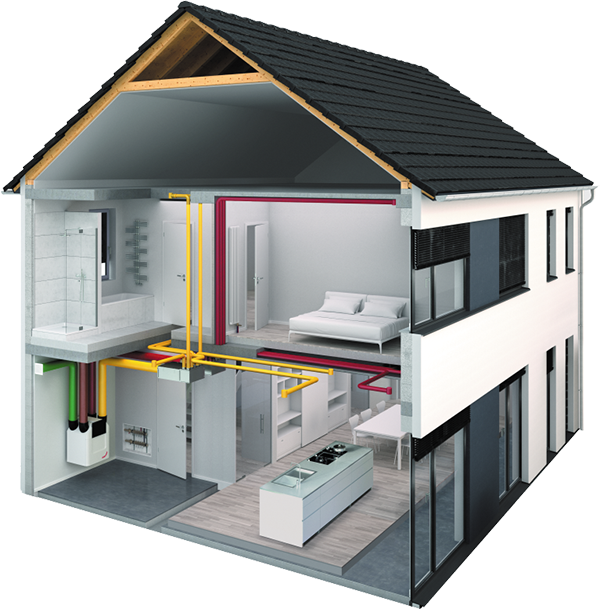

Image 1Obr. 1 • Praktický příklad větrání s rekuperací – Rodinný dům

Popis návrhu

Dvoupodlažní rodinný dům, 200 m2, novostavba: objekt s více podlažími a větším počtem místností. Vyšší nároky uživatelů domu splňuje větrací jednotka nové generace Zehnder ComfoAir Q 350, umístěná do technické místností. Toto umístění je vhodné zejména kvůli případné lepší manipulaci a regulaci, stejně i snížení možné hlučnosti. Akustický tlumič s montážní deskou s různým počtem připojovacích portů je upevněn pod stropem. Umožňuje připojení až 12 kulatých větracích trubek o průměru 90 mm, které vedeme v jedné rovině stropním podhledem. Jejich nízká tlaková ztráta umožní rozvod vzduchu do 1. patra. Vývody vzduchu v místnostech jsou zakončeny ventily, alternativně designovými mřížkami. Nastíněný systém větrání splňuje vysoké nároky norem a patří k nejoblíbenějším řešením pro tento typ staveb.

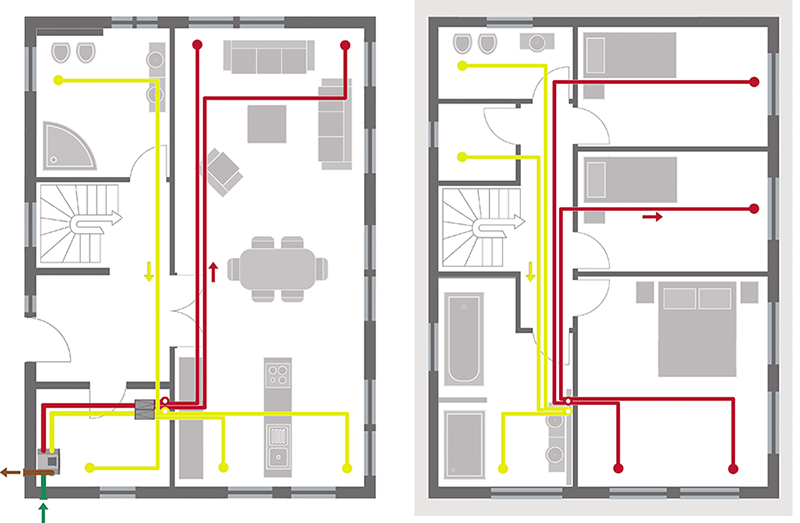

Image 2Obr. 2 • Půdorys s  vedením vzduchu

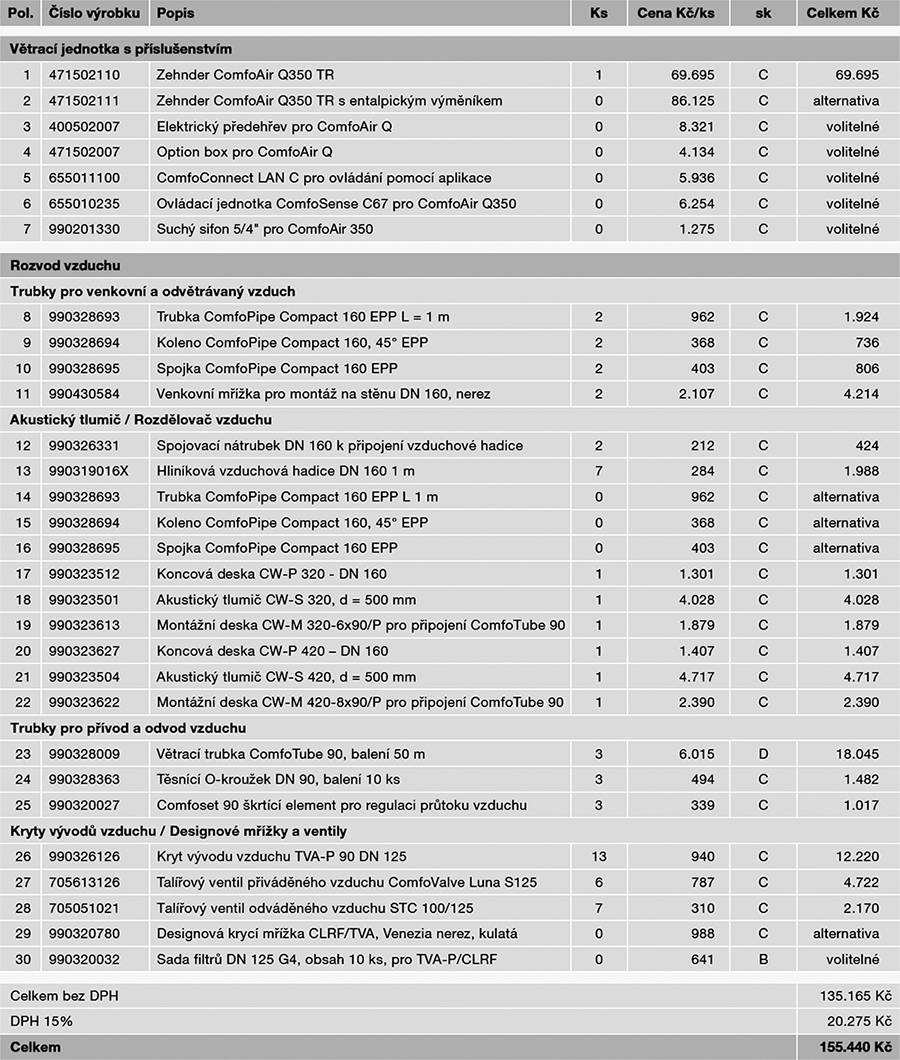

Image 3Obr. 3 • Výpis materiálu s cenami Upozornění : Všechny ceny jsou doporučené maloobchodní bez ceny za instalaci. Ceny vychází z ceníku 04/2018. 15% DPH platí pouze v případě nákupu výrobků s jejich instalací. Při samostatném nákupu výrobků platí 21% DPH.

Inteligentní větrací jednotka Zehnder ComfoAir Q

Srdcem systému je nová jednotka řízeného větrání označená jako Zehnder ComfoAir Q. Kromě výměny vzduchu je jednotka vybavena optimalizovanými filtry, které zabraňují vnikání jemného prachu, pylových částic a dalších nečistot do vzduchu v místnosti. Větrací jednotky Zehnder jsou volitelně k dispozici s jedinečným entalpickým výměníkem tepla, který díky speciálním polymerovým membránám dokáže z odváděného vzduchu předávat čerstvému vzduchu nejen teplo, ale až 65 % vlhkosti. Zamezuje tak vysoušení vzduchu, sesychání dřevěných výrobků a zamrzání výměníku v zimním období. Umožňuje čištění propláchnutím vodou pro dlouhodobě vysokou účinnost rekuperace.

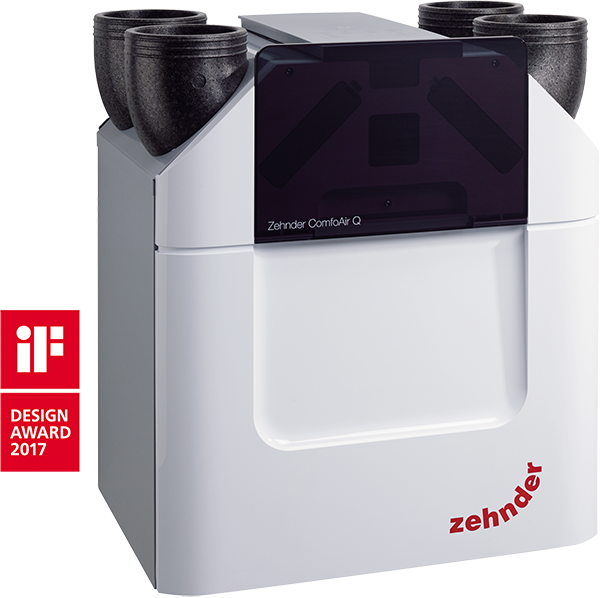

Image 4Obr. 4 • Zehnder ComfoAir Q35

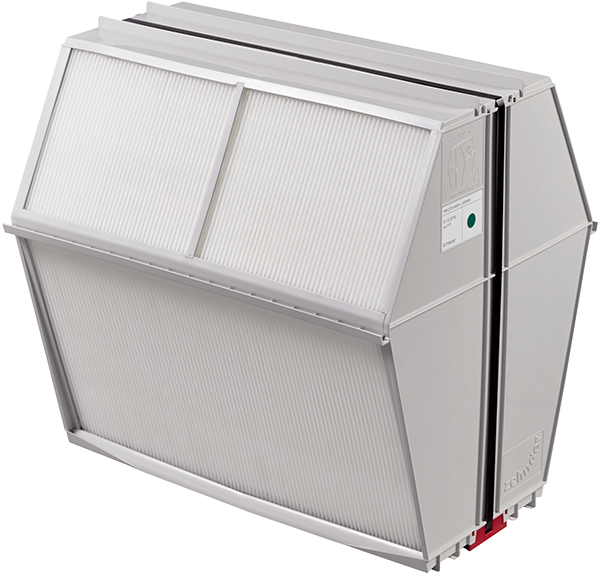

Image 5Obr. 5 • Entalpický výměník

Zehnder ComfoAir Q má unikátní výměník tepla, který umožňuje ­vysokou energetickou účinnost (A+) a až 95% rekuperaci tepla. ­Nejnovější technologie ventilátorů zaručuje velmi tichý provoz (ø 43 dB(A)) a nízkou spotřebu energie 0,24 W·m–3·h–1. Koneční uživatelé jistě dále ocení optimální teplotu přiváděného vzduchu (díky modulačnímu bypassu), snadnou obsluhu pomocí displeje na jednotce, dálkového ovládání nebo mobilními aplikacemi. Pro bezstarostný spolehlivý provoz je zapotřebí pouze vyměnit 1–2x ročně ­filtry. Zehnder ComfoAir Q pasivně, bez dodatečné elektrické energie, optimalizuje relativní vlhkost vzduchu v interiéru, díky čemuž dramaticky snižuje nemoci ­dýchacích cest.(Na větrací jednotky Zehnder lze nyní navíc získat prodlouženou záruku 5 let, více na www.zehnder.cz/plus_zaruka_5)

Hygienické a tiché proudění

Sama jednotka na zlepšení kvality vnitřního klimatu nestačí. Jedině kombinací kvalitní větrací jednotky a hy­gienických zdravotně nezávadných rozvodů vzduchu přinese investice do systému větrání kýžené přednosti. „Větrací jednotky a jiné prvky rozvodů vzduchu se zabudovávají do stropu, stěny nebo podlahy. Po dokončení stavby je přístup k nim buď velmi obtížný a pracný, nebo úplně nemožný či finančně náročný, proto je důležité se jimi zabývat,“ vysvětluje J. Štekr.

Větrací trubka ComfoTube 90 (k dispozici také o průměru 75 mm) je vyrobena ze zdravotně nezávadného plastu (antibakteriální, antistatický). Její hladký patentovaný vnitřní povrch s označením Clinside výrazně omezuje usazování prachu a umožňuje snadné čištění. Díky tomu, že trubky ComfoTube mají 3–4x větší ohebnost než běžné trubky, snižuje se čas i cena instalace. Poloviční tlakové ztráty umožňují tišší chod – ten je pro takováto zařízení obecně mimořádně důležitý.

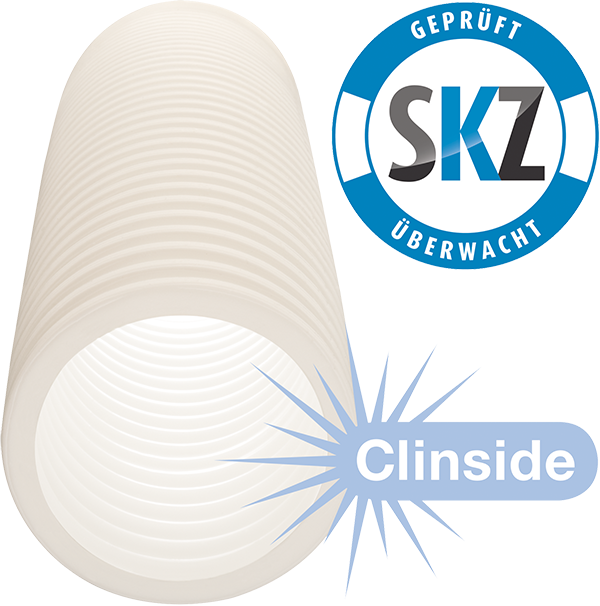

Image 6 Obr. 6 • Větrací trubka ComfoTube 90

V modelovém příkladu pro dvoupodlažní rodinný dům s užitnou plochou 200 m2 je navržen tichý přívod vzduchu pomocí ventilů Zehnder ComfoValve Luna.

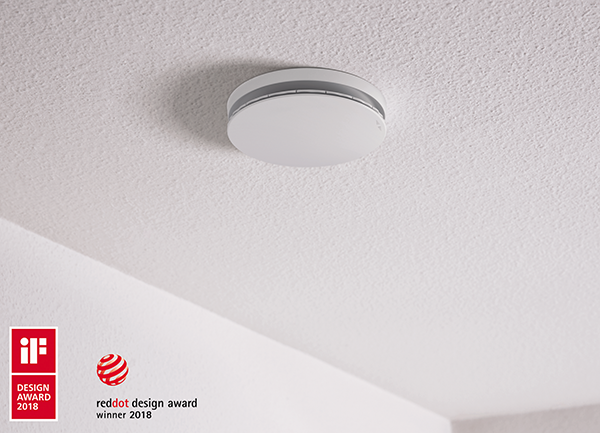

Image 7Obr. 7 • Ventil Zehnder ComfoValve Luna S125

Zehnder ComfoValve Luna S125 je plochý ventil decentního vzhledu, s výškou pouhých 30 mm, zajišťuje extrémně tiché proudění vzduchu bez průvanu. Instalace je velmi snadná, zároveň kdykoli rychle a jednoduše můžete nastavit optimální průtok vzduchu. Volitelně lze kombinovat s Zehnder Air Blocker, kterým můžete v případě potřeby omezit uhel prouděni z 360° na 240°.

Celý katalog s praktickými příklady návrhů větrání si můžete stáhnout zde.


V případě dotazů k návrhu větrání nebo žádosti o individuální návrh konceptu komfortního větrání jsme Vám rádi k dispozici: M +420 735 174 074, T +420 383 136 222, info@zehnder.cz, www.zehnder.cz
