AFRISO – Inteligentní hladinoměr DTA 20 E s celosvětovým přístupem

měření a regulace

Elektropneumatický hladinoměr s celosvětovým přístupem k údajům o spotřebě a stavu kapaliny v nádrži jako je voda, nafta nebo jiné ropné produkty.

Použití

Elektropneumatický hladinoměr slouží pro měření hladiny, které je nezávislé na umístnění nádrže. Disponuje alarmem nízkého stavu kapaliny v nádrží. Pokud je hladinoměr provozován ve spojení s centrální jednotkou AFRISOhome, tak je možné zjistit úroveň hladiny přímo z mobilního telefonu. Vhodný pro nádrže až do výšky 400 cm, dle měřené kapaliny. Slouží pro měření kapalin jako je topný olej EL, L nebo nafta, FAME 100 % jako bionafta (EN 14214) a užitková voda (ne pitná). Kromě toho lze DTA 20 E použít pro měření hladin u všech nekorozivních kapalin o hustotě 0,5 až 1,5 g/cm³. Centrální jednotky může být až 15 m od nádrže.

Popis

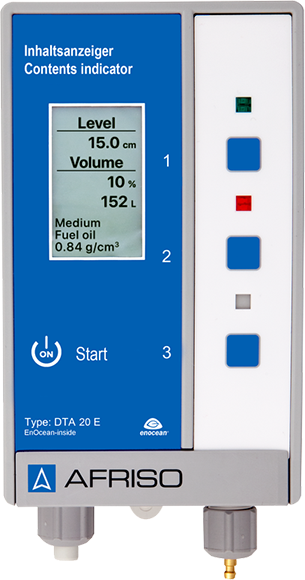

Elektro-pneumatický hladinoměr DTA 20 E řídící jednotku s displejem, rádiovým modulem EnOcean® pro bezdrátový přenos dat a měřící vedení Pneumofix.

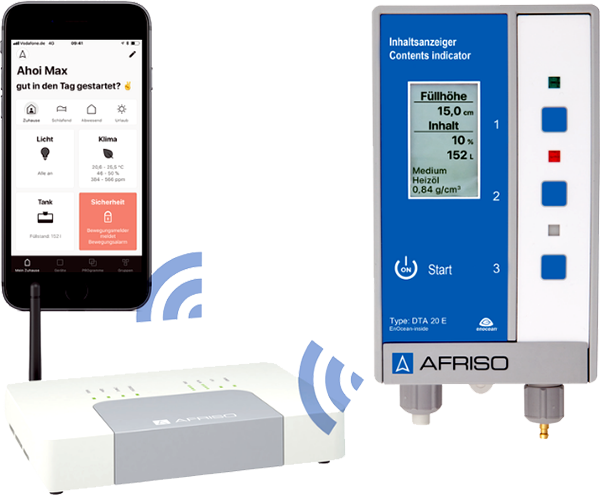

Naměřené hodnoty se zobrazují v litrech, % a výšky hladiny (cm). Ovládání a nastavení je jednoduché pomocí 3 tlačítek na jednotce. Hladinoměr DTA 20 E měří výšku hladiny v pravidelných intervalech nebo okamžitě stisknutím tlačítkem na jednotce. Naměřená data se mohou přenášet do centrální jednotky AFRISOhome pomocí bezdrátového protokolu EnOcean® na frekvenci 868 MHz (dosah až 30 m). V případě, že hladina klesne pod námi nastavenou hodnotu (procentuálně), tak lze nastavit na jednotce alarm, který spustí červené blikání displeje jednotky, popř. odešle Push-up zprávu do vašeho smartphone nebo tabletu. V řídící jednotce jsou uloženy standardní tvary nádrží – lineární, sférické, válcové nebo horizontální.

Výhody

• Plug&Play měření hladiny pro Smart Home systémy založené na bezdrátovém přenosu
• Intervalové měření hladiny a celosvětový přístup k údajům
• Displej a možnost odesílání Push zprávy pro mobilní zařízení
• Použitelné pro oleje, naftu, bionaftu, vodu (dešťovou vodu) a jiná nekorozivní média o hustotě mezi 0,5–1,5 g/cm³

Technické údaje

Funkce:

periodické měření hladiny (1 až 240 h) s bezdrátovým přenosem do centrální jednotky AFRISOhome, Push-to-Read měření hladiny

Měřící rozsah:

• 0/400 cm (ropné produkty)
• 0/350 cm (voda)

Přesnost měření:

+/– 3 cm

Provozní teplota:

Médium: 0/50 °C

Displej:

Vícebarevný podsvícený displej s černou grafikou:

• Bílá – provoz,
• Červená – Alarm,
• Zelená – nastavení

Měřící vedení:

Pneumofix: PVC hadička s, délka 20 m

Měřené jednotky:

litry • % • výška hladiny (cm)

Napájecí napětí:

AC 100–240 V

EnOcean®

frekvence 868,3 MHz, vysílací výkon max. 10 mW, dosah 10 až 30 m (v závislosti na aplikaci)

Více informací naleznete na tomto odkaze.
