Vyšší energetická účinnost zařízení díky novým kombiventilům Acvatix od společnosti Siemens

01.12.2015 Autor: Ing. Vlastimil Kojzar Firma: SIEMENS, s.r.o. Časopis: 8/2015

Společnost Siemens v tomto roce rozšiřuje a mění portfolio závitových a přírubových kombiventilů. Kombiventily a příslušné pohony Acvatix™ eliminují nadměrné, resp. nedostatečné dodávky tepelné či chladicí energie, zabraňují vzájemnému hydraulickému ovlivňování okruhů a významně tak přispívají k vyšší energetické účinnosti zařízení zejména ve velkých hydraulických systémech. Použití kombiventilů rovněž redukuje náklady při projektování, instalaci a uvádění zařízení do provozu a zvyšuje přesnost regulace za všech provozních podmínek. Přesná regulace teploty navíc poskytuje zvýšený komfort pro uživatele budov.

Společnost Siemens nahrazuje původní řady kombiventilů VPI45..(Q) s vnitřním závitem (u nichž byla výroba skončena) a rozšiřuje stávající řady závitových kombiventilů VPI46…(Q) s vnitřním závitem (ISO 7/1) s DN15 a DN20 o další světlosti s DN25, DN32, DN40 a DN50 (obr.1a). Kombiventily VPP46…(Q) s vnějším závitem G (ISO 228-1) s DN10, DN15 a DN20 rozšiřuje o další světlosti s DN25 a DN32 (příklad kombiventilů s vnějším závitem na obr. 1b). Pro kombiventily s vnějším závitem lze objednat sady připojovacího šroubení typu ALG..

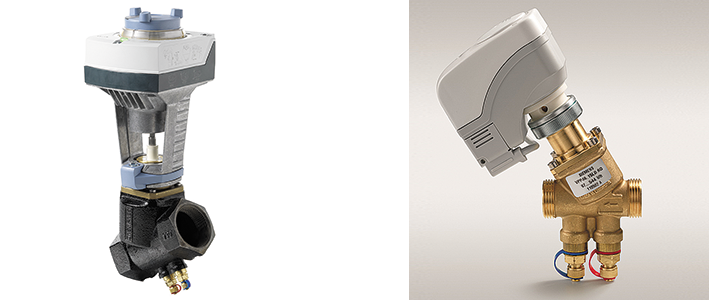

Image 0Obr. 1 • VPI46.50F12Q s pohonem SAY61P03 (vlevo) VPP46.15L0.6Q s pohonem SSA61 (vpravo)

Současná nabídka Siemens tak zahrnuje závitové kombiventily v provedení VPI46..(Q) s vnitřním závitem s DN15 až DN50 s průtokem 200 až 11500 l·h–1 a kombiventily VPP46..(Q) s vnějším závitem s DN10 až DN32 s průtokem 200 až 4001 l·h–1. Oba typy v PN25 jsou vyrobené ze za tepla lisované mosazi odolné proti ztrátě zinku. Světlosti DN40 a DN50 s vnitřním závitem existují pouze v provedení s přípojkami P/T pro měření tlaku (přípona Q) a jsou vyrobeny z grafitové litiny.

Závitové kombiventily s DN10 až DN32 lze ovládat termickými pohony STA..3.. a STP..3.. podle typu s napájením AC 230 V, AC 24 V nebo AC/DC 24 V s 2bodovým řídicím signálem nebo PDM nebo DC 0…10 V, se zdvihem max. 4,5 mm a také elektrickými pohony řady SSA… se stejným napájecím napětím jako termické pohony a s 3bodovým řídicím signálem nebo DC 0…10 V se jmenovitým zdvihem 2,5 mm (max. 5,5 mm). Připojení pohonů k závitovým kombiventilům je provedeno závitem M30 x 1,5.

Pro ovládání kombiventilů VPI46.40F9.5Q a VPI46.50F12Q s vnitřním závitem se zdvihem 15 mm jsou nově k dispozici elektrické pohony SAY..P03 s ovládací silou 200 N a s dobou přeběhu 30 s. Podle typu pohonu je ovládací napětí AC 230 V nebo AC/DC 24 V, 3bodový řídicí signál, DC 0…10 V nebo 4…20 mA.

Závitové kombiventily jsou vhodné pro prostorové a zónové aplikace a rovněž pro vytápěcí, větrací a klimatizační systémy v uzavřených okruzích jako jsou indukční, fan-coilové či rekuperační jednotky a chladiče, chladicí stropy, vzduchotechnické jednotky, podlahové vytápění, apartmány a jednotlivé místnosti. Jsou rovněž ideální pro renovace a rozšiřování stávajících systémů.

Přírubové řady kombiventilů VPF43.. (PN16) z šedé litiny a VPF53.. (PN25) z tvárné litiny (obr. 2a, 2b) v DN50, DN65 a DN80 a se zdvihem 20 mm byly rozšířeny o světlosti DN100, DN125 (zdvih 40 mm) a DN150 (zdvih 43 mm). Jsou vyráběny ve verzích se standardním průtokem V100 = 15 až 148 m3·h–1 a s vysokým průtokemV100 = 25 až 195 mh–1 a vybaveny přípojkami pro měření tlakových diferencí, které jsou umístěny na vrchní straně přírub.

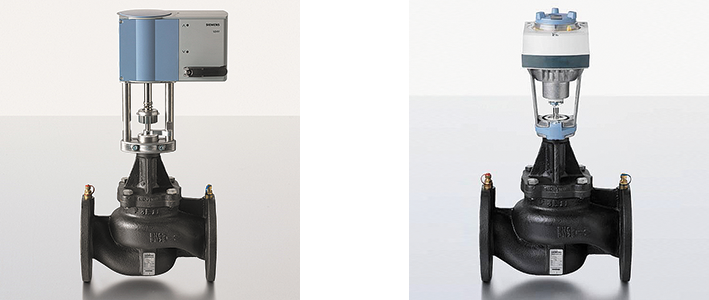

Image 1Obr. 2 • VPF43.65F24 s pohonem SQV91P40 (vlevo) VPF53.65F24 s pohonem SAX61P03 (vpravo)

Přírubové kombiventily VPF43.. a VPF53.. ve světlostech DN50, 65 a 80 lze ovládat elektrickými pohony SAX..P03 se zdvihem 20 mm, ovládací silou 500 N, dobou přeběhu 30 s. Kombiventily ve světlostech DN100, 125 a 150 lze ovládat elektrickými pohony SAV..P00 se zdvihem 40 mm, ovládací silou 1100 N, dobou přeběhu 120 s. Oba typy pohonů s ručním ovládáním mají podle typu pohonu napájení AC 230 V nebo AC/DC 24 V a rovněž podle typu 3bodový řídicí signál, DC 0…10 V nebo 4…20 mA. Pro ovládání všech přírubových kombiventilů je možné použít elektrické pohony SQV91P30 a SQV91P40 s havarijní funkcí se zdvihem 20 nebo 40 mm, ovládací silou 1100 N, s dobou přeběhu 30 s, napájením AC 230 V nebo AC/DC 24 V, s 3polohovým řídicím signálem, DC 0…10 V nebo 4…20 mA. Vřeteno pohonu SQV91P30 se při výpadku napájení zasunuje a kombiventil otvírá, pohon SQV91P40 funguje při výpadku napájení opačně.

Přírubové kombiventily lze použít v topných, větracích a klimatizačních systémech jako regulační ventily pouze v uzavřených okruzích. Lze je použít i pro větší výměníky tepla. Kombiventily VPF53.. lze použít i v systémech dálkového vytápění.

Průtoková charakteristika uvedených kombiventilů je lineární, ale lze ji změnit pohony SQV91P.., SAX61P03 a SAV61P00. Kombiventily pracují spolehlivě v širokém rozsahu takových diferencí (16 až 400 kPa pro závitové a 35 až 600 kPa pro přírubové kombiventily). Netěsnost je 0…0,01 % z objemového průtoku V100. Autorita kombiventilů je rovna 1 a při výběru ventilu ji není potřeba počítat. Dovolená teplota média kombiventilů je 1…120 °C.

V těle uvedených kombiventilů je zabudováno zařízení s regulačním ventilem pro regulaci průtoku, regulátor diferenčního tlaku pro vyrovnávání tlakových odchylek v hydraulickém systému (do 400 kPa pro závitové kombiventily a do 600 kPa pro přírubové kombiventily) a číselník s kruhovou stupnicí pro přednastavení požadovaného průtoku. Jako příslušenství lze objednat elektronický manometr včetně impulzních hadiček a hrotů. Měřicí rozsah manometru je 700 kPa, max. 1000 kPa.
