Studenti navrhli a postavili malý kotel velkého významu

09.04.2019

Jeden ze skleníkových plynů s největším potenciálem globálního oteplování je CO2. Nejvíce se na jeho produkci podílejí spalovací procesy, které využívají uhlíkatá paliva, jako je uhlí nebo ropa, a řada průmyslových procesů. Na produkci emisí ze spalovacích procesů se zaměřuje několik úkolů aplikovaného výzkumu na Fakultě strojní ČVUT v Praze.

Jedním z nich je výzkum optimalizace spalování se zaměřením na snížení emisí nejenom CO2, ale i jiných znečišťujících látek, jako je SO2 nebo NOx. Pro ten účel tři studenti fakultního Ústavu energetiky v rámci doktorského studia navrhli a postavili experimentální fluidní kotel MiniFluid s výkonem 30 kW. Je možné v něm spalovat dřevní biomasu, uhlí a plánuje se i spalování nedřevní biomasy a alternativních paliv. Ve spolupráci s dalšími evropskými univerzitami zkoumají především proces oxy-fuel spalování ve fluidní vrstvě, přestup tepla ve fluidní vrstvě a fluidační vlastnosti různých materiálů.

Image 1Obr. 1 • Oxy-fuel spalování

Současnou prioritou je výzkum oxy-fuel spalování, což je jeden z perspektivních způsobů, jak zachytit CO2 ze spalin. K okysličení paliva se používá místo vzduchu čistý kyslík. Díky tomu spaliny neobsahují žádný dusík, skládají se převážně jen z CO2 a vodní páry. Pak je jednodušší CO2 separovat a dál využít v průmyslu, potravinářství anebo uložit do geologických struktur, např. do vytěžených ložisek ropy a zemního plynu. Fluidní vrstvu tvoří inertní materiál, kterou prochází plyn a všechny částice nadnáší. Částice jsou tak ve stavu silové rovnováhy, to znamená, že součet odporové, tíhové a vztlakové síly je rovný nule a samotná vrstva se chová velice podobně jako kapalina. Ve zkušebním MiniFluidu skutečně vzniká bublinková fluidní vrstva, která připomíná intenzivně vroucí kapalinu.

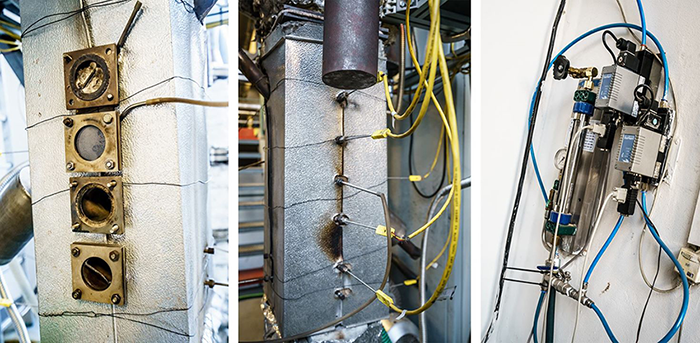

Image 2Obr. 2 • Spalovací komora / Teplotní čidla spalovací komory / Regulátory kyslíku pro oxy-fuel spalování

Výsledky

MiniFluid slouží primárně pro výzkum a získané výsledky se pak dají ověřit na dalším zkušebním kotli vlastní výroby, zvaném Golem. Ten má 15× větší výkon, dosahuje 500 kW, a rovněž jej lze provozovat v oxy-fuel režimu. Je jedním z největších výzkumných zařízení svého druhu v Evropě. Výsledky z měření neslouží pouze vědeckým účelům, ale i dalšímu vzdělávání a firmám, které se podílely na smluvním výzkumu. Ve spolupráci s průmyslem fakulta například ověřovala vlastnosti aditiv pro snižování emisí SO2 , tato spolupráce probíhala s firmou United Energy, a.s.

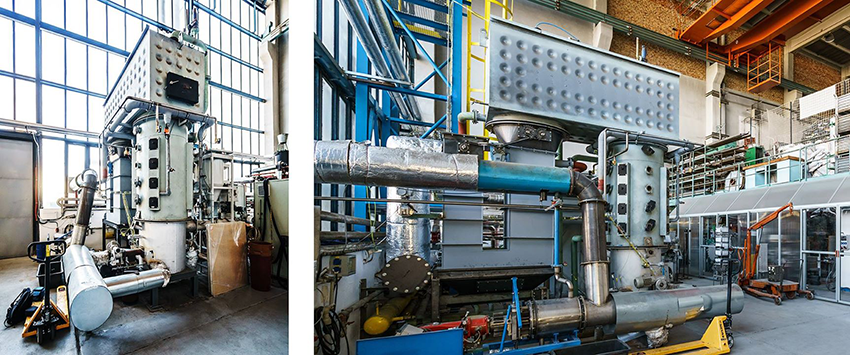

Image 3Obr. 3 • FBC kotel Golem

Kotle MiniFluid a Golem jsou součástí vzdělávání studentů. Malé skupiny se zaměřují zejména na laboratorní měření fluidace, měření procesu spalování a tvorby plynných znečišťujících látek. Samozřejmě nejde jen o pouhé měření, součástí výuky jsou také hodnotné experimenty. Výsledky měření i experimentů využilo v posledním akademickém roce sedm studentů ve svých bakalářských nebo diplomových pracích a čtyři studenti v pracích doktorských.

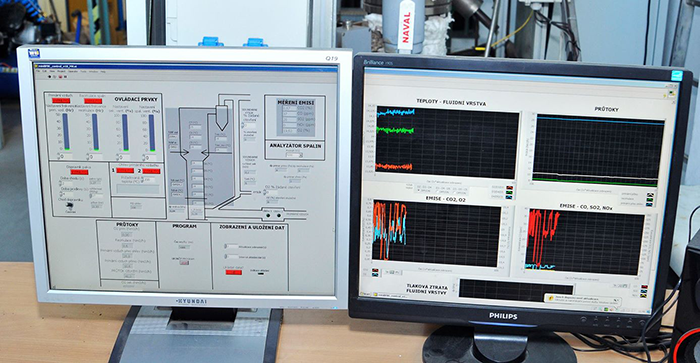

Image 4Obr. 4 • Řízení kotle a sběr dat

Technická data MiniFluid:

  • Výkon: 30 kW
  • Průřez ohniště: 22,5 × 15 cm
  • Výška zařízení: 2,8 m

Zdroj: strojarna.cz
