Spalovací vzduch pro plynové spotřebiče v provedení B

Autor článku vychází ze zkušeností při tvorbě změny 1 TPG 704 01 v roce 2013, v níž byly nahrazeny nevyhovující výpočty, uvedené v předchozím znění týchž TPG, vycházející částečně z německých předpisů DVGW. Tato změna je součástí konsolidovaného znění TPG 704 01. Autor článku popisuje správně základní (i rozšířená pro více různých spotřebičů) ustanovení tohoto výpočtu dle TPG 704 01:2013. V úvodu však vychází ze vztahů, které jsou poněkud jinačí, ale také vhodné a byly jako jedna z možností uvedeny v TPG 908 02 ve znění z roku 2017, kde v těchto technických pravidlech byla snaha sjednotit způsob výpočtů, aby vznikl jednotný postup. Původně používané výpočty, se zde však musely z části ponechat, protože jsou průmyslové spotřebiče, které mohou pracovat i s redukční atmosférou anebo speciální hořáky, což je v článku respektováno. V těchto TPG se však uvádí i výpočet jaký byl použit ve změně TPG 704 01 z roku 2013, pro sjednocení a zjednodušení práce nejen revizních techniků plynových zařízení, ale i projektantů či provozovatelů, pokud se k nim v rámci technické osvěty, tyto jednoduché výpočty a principy zajištění dostatečného množství vzduchu, dostanou. Autor článku správně uvádí i možnost použití průvzdušnosti spárami obvodových otvorů (okna, dveře apod.) pokud nejsou opatřena těsněním. U nových oken však průvzdušnost nepřichází v úvahu.

Recenzent: Ivan Vališ

Úvod

Tento článek navazuje na článek s názvem „Plynové spotřebiče a otravy oxidem uhelnatým“ publikovaný v časopise Topenářství instalace č. 3/2022, ve kterém byl jako jedna z příčin otrav oxidem uhelnatým uveden nedostatečný přívod spalovacího vzduchu ke spotřebiči v provedení B. Protože spotřebiče v provedení B nasávají spalovací vzduch z prostoru, ve kterém jsou umístěny, musí být vzduch do tohoto prostoru přiveden v potřebném množství z venkovního prostoru. Množství spalovacího vzduchu je nutné nejprve stanovit a pro jeho přívod zajistit otvory nebo vzduchovody. Stanovení množství spalovacího vzduchu a dimenzování jeho přívodu z venkovního prostoru se u spotřebičů s jmenovitými tepelnými výkony pod 50 kW provádí podle TPG 704 01 a u spotřebičů s jmenovitými tepelnými výkony 50 kW a většími podle TPG 908 02.

Stanovení množství spalovacího vzduchu

Množství (průtok) spalovacího vzduchu VS [m³·h^–1], které je třeba přivádět do vnitřního prostoru se spotřebičem v provedení B, lze přibližně stanovit podle vztahu:

V_S = 1,1·λ·Q_j

kde je
λ – součinitel přebytku spalovacího vzduchu;
Q_J – jmenovitý tepelný příkon spotřebiče [kW];
1,1 – součinitel zohledňující spalné teplo plynu [m³·h^–1·kW^–1].

Tento vztah je možné použít pro plyny se spalným teplem větším než 3,8 kWh·m^–3, k nimž patří např. zemní plyn a propan-butan.
Pro výpočet součinitele přebytku spalovacího vzduchu λ platí vztah:

kde je

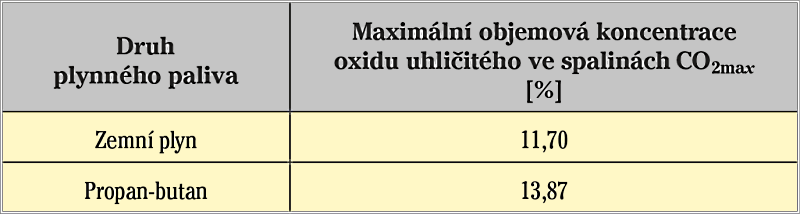

CO_2max – maximální objemová koncentrace CO₂ v suchých spalinách při stechiometrickém spalování, viz tab. 1 [%];
CO_2skut – objemová koncentrace CO₂ v suchých spalinách změřená zkušebnou a udávaná výrobcem v dokumentaci spotřebiče [%].

Při spalování zemního plynu může součinitel přebytku spalovacího vzduchu u kotlů dosahovat hodnot λ = 1,9 až 2,4. U kotlů vyrábě ných v současné době činí objemová koncentrace oxidu uhličitého ve spalinách udávaná výrobci CO_2skut = 6,0 až 6,2 %. U kotlů vyráběných do roku 2016, byla objemová koncentrace oxidu uhličitého ve spalinách udávaná výrobci nižší (CO_2skut = 4,9 až 5,7%].

Pro rychlý výpočet množství (průtoku) spalovacího vzduchu VS [m³·h^–1] je možné použít přibližný vztah:

V_S = c · Q_J

kde je
Q_J – jmenovitý tepelný příkon spotřebiče [kW];

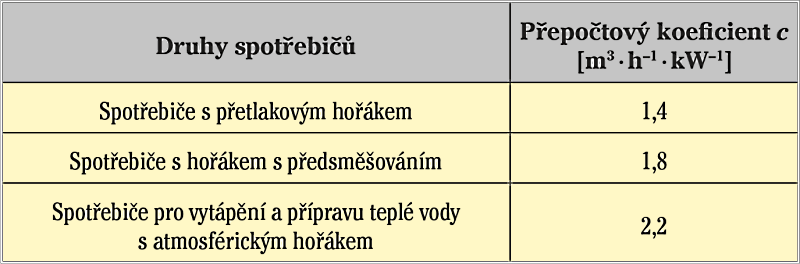

c – přepočtový koeficient [m³· h^–1·kW^–1], jehož přibližné hodnoty jsou uvedeny v tab. 2.

Pro plynový kotel s atmosférickým hořákem o jmenovitém tepelném příkonu Q_J = 24 kW majícím součinitel přebytku spalovacího vzduchu λ = CO_2max/CO_2skut = 11,7/6,0 = 1,95 bude množství spalovacího vzduchu podle prvního vztahu činit V_S = 1,1 · λ · Q_J = 1,1 · 1,95 · 24 = 51,48 m³·h^–1 a podle druhého vztahu V_S = c · Q_J = 2,2 · 24 = 52,8 m³·h^–1.  Z příkladu je tedy patrné, že přibližný vztah zahrnuje určitou rezervu.

Přívod spalovacího vzduchu

Spalovací vzduch lze do prostoru se spotřebičem přivést z venkovního prostoru:
a) větracími otvory nebo vzduchovodem (větracím potrubím);
b) nuceným větráním, které musí navrhnout projektant vzduchotechniky;
c) průvzdušností spár, což je však možné jen v budovách s okny a venkovními dveřmi bez těsnění (staré budovy);
d) kombinací výše uvedených způsobů.

Průvzdušnost spár a průtok vzduchu větracími otvory nebo vzduchovody se v TPG 704 01 a TPG 908 02 uvažuje při dohodnutém tlakovém rozdílu mezi venkovním a vnitřním prostorem 4 Pa.

Průtok vzduchu přiváděného prů-vzdušností spár V_i [m³·h^–1] uzavřených oken nebo venkovních dveří lze přibližně stanovit podle vztahu:

V_i = q_i · l

kde je
q_i – průvzdušnost na 1 m délky ne­utěsněných spár [m³·h^–1·m^–1], která pro dřevěná dvojitá okna činí q_i = 1,09 m³ · h^–1 a pro venkovní domovní dveře q_i = 3,28 m³·h^–1;
l – délka spár [m].

Dvoukřídlovým dřevěným dvojitým oknem o rozměru 1,2 × 1,3 m majícím délku spár 6,3 m lze tedy přivést V_i = q_i · l = 1,09 · 6,3 = 6,87 m³·h^–1 vzduchu, což je pro kotel o jmenovitém tepelném příkonu 24 kW nedostatečné, protože k tomuto kotli je nutné přivést 52,8 m³·h^–1 spalo-vacího vzduchu. Potřebná délka spár pro takový kotel činí 52,8/1,09 = 48,44 m, tedy 8 oken výše uvedených rozměrů.

Z uvedeného příkladu je tedy patrné, že průvzdušnost spár je i u netěsných oken malá a pro přívod spalovacího vzduchu často nedostatečná. U těsných oken nelze s průvzdušností počítat vůbec, proto u nových budov nelze na průvzdušnost spoléhat.

Větrací otvory a vzduchovody

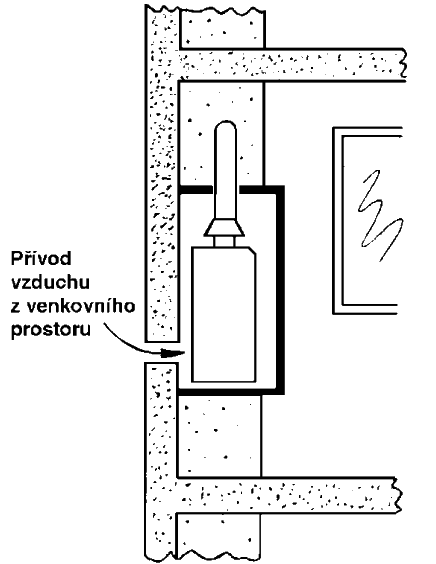

Nejčastějším způsobem řešení přívodu spalovacího vzduchu pro spotřebiče v provedení B je zřízení větracího otvoru nebo vzduchovodu z venkovního prostoru. V tomto případě je nejvýhodnější, když je větrací otvor nebo vzduchovod vyústěn v uzavíratelné skříni, ve které je osazen spotřebič (obr. 1). V ostatních případech, kdy je větrací otvor nebo vzduchovod vyústěn do místnosti, dochází v zimním období k jejímu ochlazování studeným vzduchem, což nemusí vadit v technických místnostech, ale např. v obytných místnostech je to problematické. Při umístění spotřebiče v místnosti, která nesousedí s venkovním prostorem a vyústění větracího otvoru z venkovního prostoru do jiné místnosti, je nutné propojení těchto místností větracími otvory umístěnými např. ve spodní části dveří.

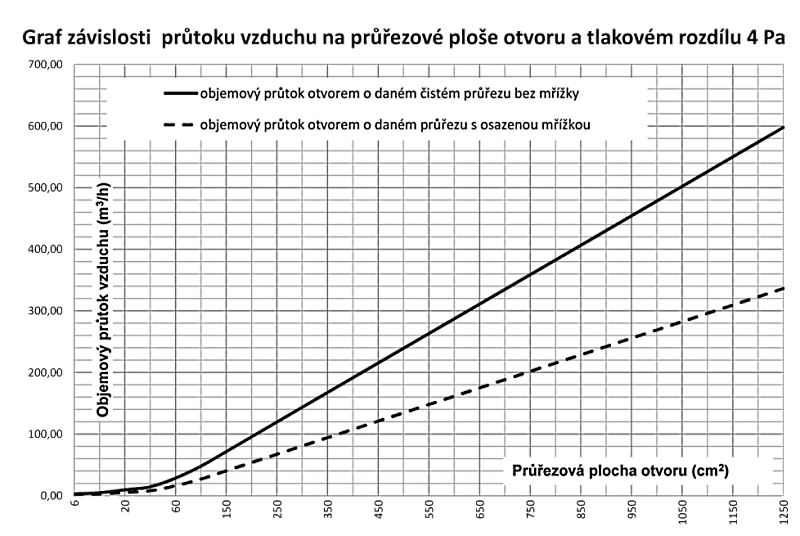

Větrací otvory a vzduchovody z venkovního prostoru je možné zjednodušeně dimenzovat podle grafů vypracovaných doc. Ing. Alešem Rubinou, Ph.D. a uvedených v TPG 704 01 a TPG 908 02. Jako ukázku uvádím graf pro stanovení průřezové plochy větracího otvoru ve stěně o tloušťce nad 450 mm do 900 mm (obr. 2). Z tohoto grafu je možné zjistit, že pro plynový kotel s atmosférickým hořákem o jmenovitém tepelném příkonu 24 kW, ke kterému je třeba přivést 52,8 m³·h^–1 spalovacího vzduchu, je potřebný otvor s mřížkou o průřezové ploše 200 cm², tedy o rozměru nejméně např. 14,0 × 14,3 cm.

Vzduchová bilance vnitřního prostoru se spotřebičem v provedení B

Pokud není spotřebič umístěn v uzavíratelné skříni, je, z důvodu nebezpečí vlivu podtlaku, nutné posoudit vzduchovou bilanci vnitřního prostoru, která je vyjádřena nerovností:

∑V_S + ∑V_OSP + ∑V_T + ∑V_OV ≤ ∑V_P

kde je
∑V_S – součet průtoků spalovacího vzduchu, které je třeba přivádět do vnitřního prostoru se spotřebiči v provedení A nebo B včetně kogeneračních jednotek nebo plynových motorů [m³·h^–1];
∑V_OSP – součet průtoků spalovacího vzduchu, které je třeba přivádět pro všechny jiné než plynové spotřebiče se sáním vzduchu z vnitřního prostoru, v němž jsou umístěny [m³·h^–1];
∑V_T – součet průtoků vzduchu, které je třeba přivádět pro všechna technologická zařízení se sáním vzduchu z vnitřního prostoru, v němž jsou umístěny [m³·h^–1];
∑V_OV – součet průtoků vzduchu odváděného z vnitřního prostoru všemi podtlakovými větracími zařízeními (např. pro hygienické účely) včetně odvodu vzduchu přirozeným vztlakem větrací šachtou, otvorem apod. [m³·h^–1];
∑V_P – součet průtoků vzduchu přiváděného z venkovního prostoru do vnitřního prostoru se spotřebiči [m³·h^–1].

Průtoky vzduchu pro spotřebiče v provedení A pro přípravu pokrmů v bytech (sporáky, vařiče apod.), ruční hořáky a plynové kahany, pro které je podle TPG 704 01 možné zajistit přívod vzduchu z venkovního prostoru krátkodobým nebo trvalým otevřením okna nebo venkovních dveří se do ∑V_S nezapočítávají. Pokud není nerovnost splněna, je přívod spalovacího vzduchu ke spotřebiči nedostatečný a spaliny ze spotřebiče mohou být nasávány do místnosti.

Závěr

V dnešní době, kdy se, z důvodu energetických úspor, klade důraz na těsnost obálky budovy, je místo spotřebiče v provedení B vhodnější instalovat spotřebič v provedení C, který si spalovací vzduch nasává potrubím přímo z venkovního prostoru a spaliny odvádí přímo do venkovního prostoru. Při instalaci spotřebiče v provedení C odpadají výše uvedené výpočty. Kromě uvedené odlišnosti v přívodu spalovacího vzduchu, jsou zpravidla spotřebiče v provedení C, spotřebiči s vyšší účinností spalování, např. spotřebiče kondenzační, u nichž je do spalovacího procesu přiváděno i výrazně méně vzduchu (např. přebytek spalovacího vzduchu 1,05) než potřebují spotřebiče v provedení B (např. přebytek spalovacího vzduchu 1,5 a více). Tato problematika však není předmětem tohoto článku.

Literatura

[1] TPG 704 01. Odběrná plynová zařízení a spotřebiče na plynná paliva v budovách. 2013. ČPS. Praha.
[2] TPG 908 02. Přívod spalovacího vzduchu do vnitřních prostorů se spotřebiči na plynná paliva s výkonem 50 kW a větším. 2017. ČPS. Praha.

Poznámka recenzenta

Graf závislosti příkonu spotřebiče na objemu místností uvedený v TPG 704 01 z roku 1999 předpokládal výměnu vzduchu v těchto místnostech, která mnohde nebyla zajištěna, protože se spoléhalo na přívod vzduchu průvzdušností oken, který byl často velmi malý. Není-li přívod vzduchu z venkovního prostoru, má propojování sousedních místností otvory jen malý význam. A původní údaje uz DVGW o míře větrání místností nebyly známy. A nemusely být v souladu s ČR hygienickými předpisy.

Jsou tři mezní místa, která musí správně sloužit, kudy vzduch prochází, což je vstupní otvor, spotřebič a spalinová cesta.

Nesmírně důležité je, aby výpočet potřebného průtoku vzduchu byl velice jednoduchý, z důvodu nutného a okamžitého rozhodnutí revizního technika plynových zařízení, při jeho revizi. Jedině revizní  technik plynových zařízení je schopen zabránit ztrátám na životech. Původní předpis z roku 1999 toto naprosto neumožňoval. Proto jsem při práci na změně 1 TPG 704 01 v roce 2013, stanovil jednoduchý vzorec, který je dostatečným nástrojem pro takovýto zásah.

Tento základní vzorec V_s = c · Q_j, (kde c je součinitelem paliva a Q_j příkonem u spotřebičů, kde je příkon stanoven a nebo Q_j jako výkon u spotřebičů, kde je stanoven pouze výkon) stanoví potřebný průtok vzduchu V_s pro daný spotřebič. Následné odečtení požadovaného průtoku Vs, v odpovídajícím grafu, stanoví velikost větracího otvoru se standardizovanou mřížkou.

Je tedy možné, aby se revizní technik plynových zařízení ihned na místě přesvědčil, že přívod vzduchu je, nebo není dostatečný a ihned na místě provedl svoje rozhodnutí o způsobilosti, či nezpůsobilosti spotřebiče v jeho provozu.

Průtokem vzduchu pro spalování jsou místnosti současně větrány.

---
