Ploché kolektory s novou funkcí ThermProtect

06.12.2016 Autor: Alena Malátová Firma: VIESSMANN, spol. s r.o. Časopis: 7/2016

Společnost Viessmann Group je jedním z předních mezinárodních výrobců topných, průmyslových a chladicích systémů. Rodinný podnik, založený roku 1917, zaměstnává 11 600 zaměstnanců, celkový obrat činí 2,2 miliard eur, 56 % obratu připadá na vývoz do zahraničí. Jako rodinný podnik klade Viessmann zvláštní důraz na zodpovědné jednání založené na trvalém odkazu, trvalá udržitelnost je zakotvena již ve firemních zásadách. Kompletní nabídka firmy poskytuje individuální řešení s efektivními systémy a výkony od 1 do 120 000 kW pro všechny oblasti použití a všechny energetické nosiče.

Stejně tak jako v předchozím vydání z konce léta budou následující řádky věnovány novým produktům společnosti Viessmann, tentokrát se zaměřením na oblast solárních soustav pro přípravu teplé vody a podporu vytápění.

Absorbční vrstva ThermProtect zabraňuje přehřívání

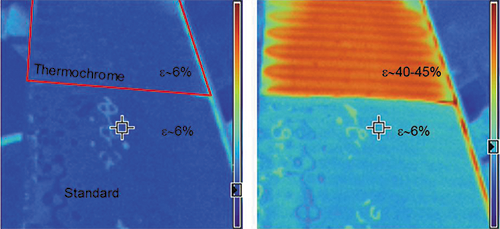

V samotném úvodu nejde než začít světovou revoluční novinkou, kterou je patentovaná technologie ThermProtect. Jedná se o inteligentní absorbční vrstvu, jenž chrání kolektory před přehřátím a dokáže zajistit jejich vypnutí při dosažení určité teploty. Při hodnotě přibližně 75 °C a výše se mění krystalická struktura absorbční vrstvy, zvyšuje se několikanásobně procento odraženého záření, čímž dochází ke snížení výkonu kolektoru. Díky inovativní technologii ThermProtect bude maximální teplota v kolektoru podstatně nižší a zabrání se tvorbě nežádoucí páry v solárním okruhu. S poklesem teploty kolektoru se krystalická struktura vrátí zpět do původního stavu. Poté bude opět více než 94 % dopadající energie ze slunce absorbováno a přeměněno na teplo. Emise záření tedy představují pouhých 6 %.

Další významnou přidanou hodnotou je fakt, že změna krystalické struktury je neomezeně vratný děj a tato funkce je tak trvale k dispozici.

Image 0

Použití vyšších tlaků v solární soustavě

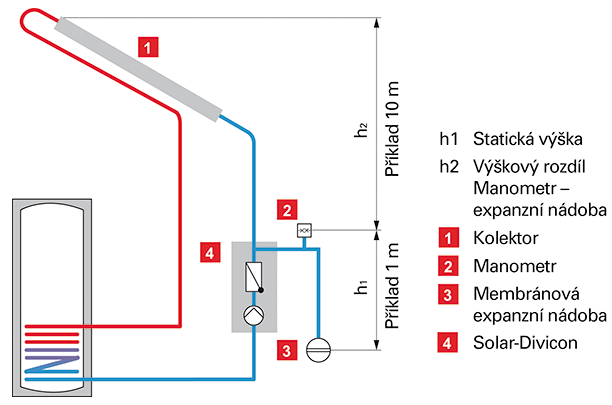

Na rozdíl od zařízení s běžnými kolektory vyžadují ploché kolektory s absorbční vrstvou s automatickým odstavením vyšší systémový přetlak 3 bar (dosud 1 bar) v kolektoru. To výrazně snižuje velikost membránových expanzních nádob.

Pro tlak v zařízení a plnicí tlak i vstupní tlak membránové expanzní nádoby se použije výpočet:

tlak zařízení (3 bar) + výška h1 (m) × 0,1 bar/m + výška h2 × 0,1 bar/m – vodní předloha (0,3 bar).

Image 1

Vitosol 100-FM, Vitosol 200-FM

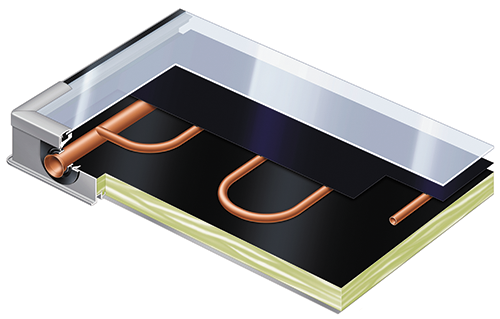

Společným jmenovatelem plochých kolektorů Vitosol 100-FM a Vitosol 200-FM je nejen vysoká kvalita a atraktivní cena, ale také trvale bezpečný provoz. Pomocí solárního skla se sníženým obsahem železitých prvků s nízkou reflexí a účinné tepelné izolace dokáží intenzivní sluneční záření mimořádně efektivně využívat. Díky konstrukci meandrovitého výměníku (potrubí pod absorbérem) je vždy perfektně odváděno teplo z celé plochy kolektoru, a tím nedochází při jednostranném připojení k hydraulickému zkratu.

Image 2

Celoobvodově ohýbaný rám z jednoho kusu hliníku a bezešvé těsnění skla zaručují trvalou těsnost a vysokou stabilitu kolektoru. Tím se také spolehlivě zabrání přimrznutí rámu v důsledku stojaté vody v přechodech mezi rámem a sklem. Zadní kovová stěna nerezaví a je současně odolná vůči proražení. Účinná tepelná izolace zabraňuje tepelným ztrátám, a to hlavně v zimě nebo přechodných obdobích.

Jednoduchá montáž

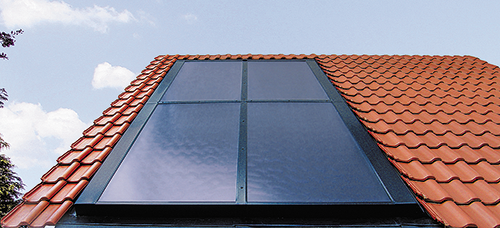

Ohebné zásuvné propojky z vlnitých nerezových trubek umožňují rychlé a spolehlivé připojení i větších kolektorových polí. Paralelně lze takto zapojit až 12 solárních kolektorů. Montáž lze realizovat univerzálně na střechu, přímou integraci jako náhradu střešní krytiny či na konstrukci pro přizvednutí k dosažení optimálního sklonu kolektorů na ploché střeše. Snadno montovatelný upevňovací systém Viessmann se skládá ze staticky odzkoušených a korozivzdorných součástí z ušlechtilé oceli a hliníku.

Atraktivní vzhled na všech střechách

Vitosol 200-FM je tou pravou volbou, pokud má být dodán s rámem v individuálním barevném odstínu RAL. Ve standardním provedení je rám lakován v decentní tmavě modré barvě a hodí se téměř pro všechny střešní plochy.

Image 3

Sestava Vitosol 100-FM – snadná příprava teplé vody

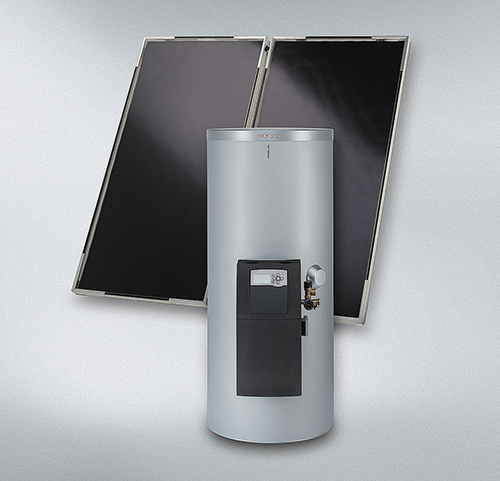

Solární sestava pro přípravu teplé vody Vitosol 100-FM je vhodná pro modernizaci i novostavbu. Svou velikostí, výkonem a cenou je určena pro použití v rodinných domech. Stejně tak představuje ekonomicky výhodné řešení šetrné k životnímu prostředí pro přípravu teplé vody s využitím bezplatné energie ze slunce.

Soustava se skládá ze dvou plochých kolektorů ­Vitosol 100-FM (typ SVKF) a bivalentního zásobníku Vitocell 100-B/-W o objemu 250 l. Je ideálním doplňkem při výměně kotlů nebo v případě pořízení nového topného zařízení, kde se solární termické ­systémy staly standardním vybavením.

Image 4

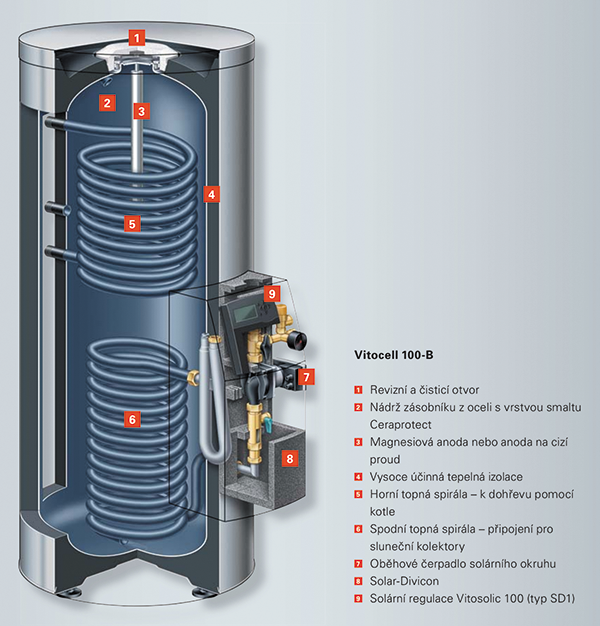

Bivalentní zásobník s vrstvou smaltu Ceraprotect

Zásobníkový ohřívač vody s odolnou vrstvou smaltu Ceraprotect pracuje se dvěma separátními topnými spirálami, jedna je připojena přímo na solární soustavu a druhá slouží pro dohřev např. plynovým kotlem. Pitná voda je doplňkově ohřívána topným kotlem přes topnou spirálu. Solární zásobník je již z výroby vybaven čerpací stanicí Solar-Divicon se solární regulací (Vitosolic 100, typ SD1 nebo SM1 Modul solární regulace). Vysoce efektivní celoobvodová tepelná izolace minimalizuje tepelné ztráty.

Image 5

Výhody na první pohled

  • Nízké náklady na energie díky solární přípravě teplé vody.
  • Zjednodušená projekční příprava a objednávání.
  • Kompletně vybavený bivalentní zásobníkový ohřívač pro rychlé a jednoduché napojení solární soustavy.
  • Těleso zásobníku z oceli se smaltem Ceraprotect pro ochranu proti korozi.
  • Solární čerpadlová skupina Solar-Divicon pro snadnou montáž.
  • Instalace kolektorů bez speciálního nářadí (nástrčný systém).
  • Ochrana prostřednictvím hořčíkové anody (případně s externím napájením).
  • Plošně optimalizovaný plochý kolektor s vysoce selektivní absorbční vrstvou.
  • Jednoduchá montáž kolektorů prostřednictvím krokvových háků.
  • Redukovaná spotřeba energie prostřednictvím vysoce účinného oběhového čerpadla.
  • Malá potřeba místa díky integrovaným komponentům.

Instalace solárních kolektorů znamená nejen ekologicky šetrnou volbu díky snižování CO2 trvale udržitelným způsobem, neméně zajímavým argumentem při investici do solární techniky je rovněž zvýšení hodnoty nemovitosti a v neposlední řadě možnost čerpání veřejných dotací.
