Novinka značky Vaillant – tepelné čerpadlo recoCOMPACT exclusive

Značka Vaillant uvedla letos na trh tepelných čerpadel hned několik novinek.

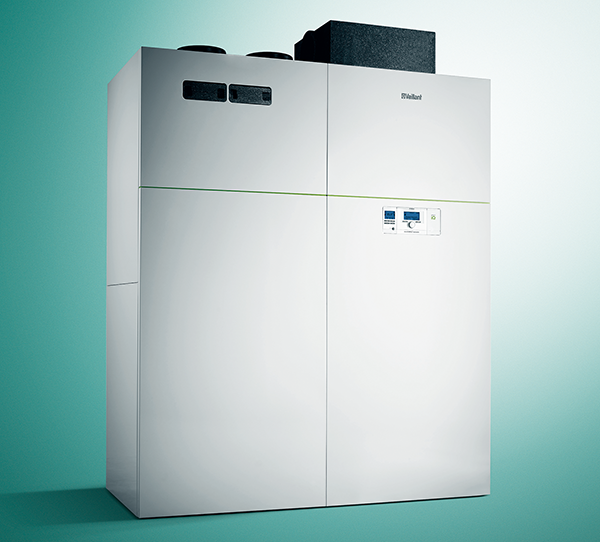

Jednou z nich je také tepelné čerpadlo recoCOMPACT exclusive (obr. 1), které se vyznačuje následujícími základními charakteristikami.

recoCOMPACT exclusive

• Konstrukce vše v jednom.
• Vnitřní tepelné čerpadlo vzduch-voda včetně zásobníku TV a rekuperační jednotky.
• Dvoustupňové využití tepla.
• Možnost aktivního chlazení.
• Modulární instalace.

Tepelné čerpadlo Vaillant recoCOMPACT exclusive představuje ­vrchol v topné technice, neboť se jedná o revoluční konstrukční řešení „vše v jednom“. Nelze mluvit jen o tepelném čerpadle, ale musíme brát v úvahu, že tento výrobek zabezpečí veškeré požadavky na:

• vytápění,
• chlazení,
• přípravu TV,
• vzduchotechniku.

Jedná se o kompaktní konstrukci pro vnitřní prostory, která obsahuje tyto základní části:

• vnitřní tepelné čerpadlo vzduch-voda,
• zásobník TV o objemu 225 l,
• rekuperační vzduchotechnická jednotka versoVAIR,
• možnost připojení na fotovoltaický systém.

Dále mimo tyto hlavní konstrukční skupiny obsahuje jednotka důležité komponenty, které není nutné instalovat dále v otopné soustavě:

• záložní elektrická topná patrona o výkonu 5,4 kW,
• trojcestný přepínací ventil vytápění/TV,
• akumulační zásobník otopné vody o objemu 18 l,
• expanzní nádoba 24 l.

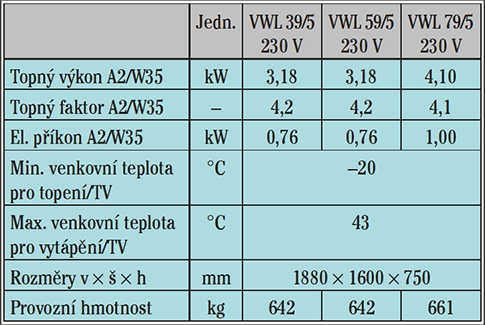

recoCOMPACT je určen pro rodinné domy, kde je kladen důraz zejména na komplexní řešení. Díky modulární konstrukci je možná instalace části s tepelným čerpadlem vpravo či vlevo, a to do rohu, popř. podél volné zdi. Instalace je nenáročná na půdorysnou plochu, odstupy od stěn jsou minimální díky možnosti servisních prací zepředu. Tento spotřebič se vyrábí ve třech výkonových va­riantách, základní technické údaje jsou uvedeny v tab. 1.

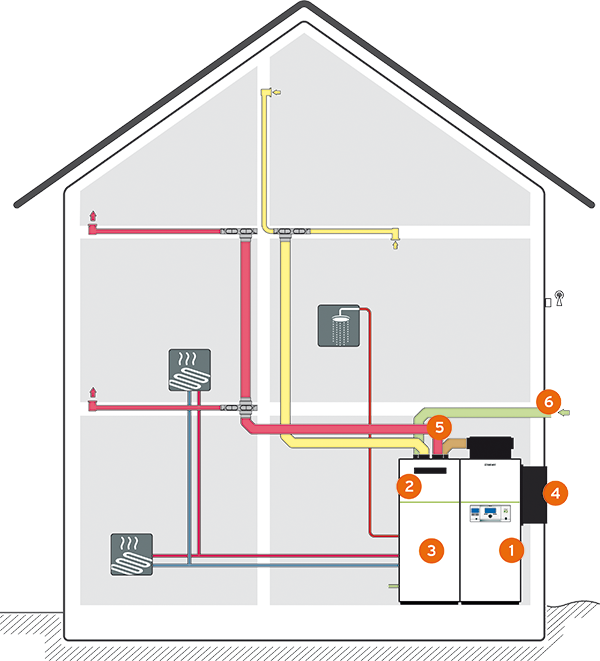

Instalace a připojení včech okruhů jednotlivých systémů – vytápění, přípravy TV a vzduchotechnické části je uvedena na obr. 2.

Z tohoto funkčního schématu je zřejmé, že jednotka recoCOMPACT umožňuje komfortní vytápění rodinného domu podlahovou otopnou soustavou. Odváděný vzduch z objektu je veden přes rekuperační jednotku do nasávání venkovního vzduchu tepelného čerpadla, a tak je energie z odváděného vzduchu k vytápění využita dvakrát. Přípravu teplé vody zajišťuje integrovaný zásobník o objemu 225 l. Samozřejmostí je připojení cirkulačního okruhu teplé vody.

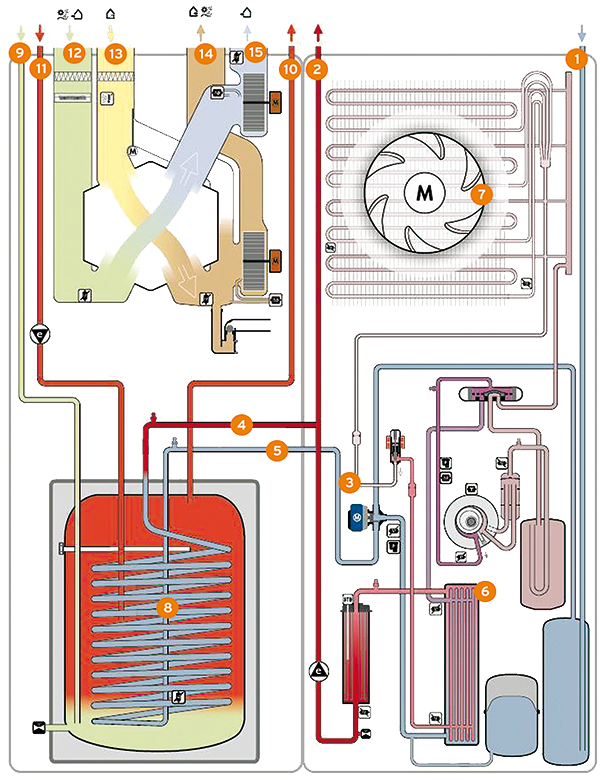

Konstrukční schéma kompletního výrobku je uvedeno na obr. 3. Toto schéma potvrzuje kompaktnost konstrukce, z výroby jsou veškeré komponenty propojeny. Navíc toto řešení umožňuje instalaci části tepelného čerpadla vpravo nebo vlevo, dále část se zásobníkem lze rozložit na dva díly, což usnadňuje transport a manipulaci na místo montáže.

Široký sortiment příslušenství umožňuje velkou variabilitu instalace. Nejen hydraulické, ale i vzduchotechnické příslušenství usnadňuje a urychluje vlastní montáž celé jednotky.

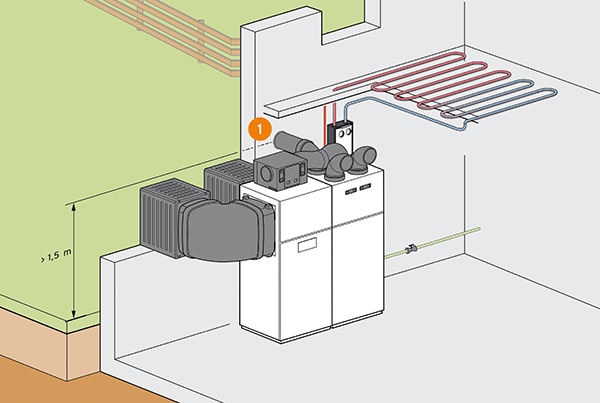

Obr. 4 znázorňuje rohovou instalaci, která je optimální pro provoz tepelného čerpadla.

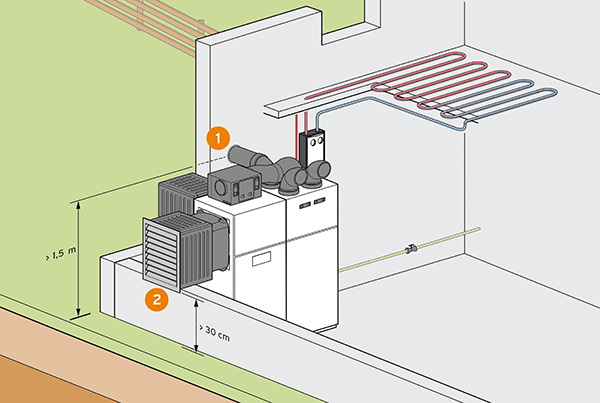

Další možností této rohové instalace je použití speciálního příslušenství – vzduchového kanálu, napojeného ze sání vzduchu tepelného čerpadla. Tím není potřeba provádět dodatečný průchod obvodovou stěnou pro toto potrubí (obr. 4a).

Další příslušenství umožňuje i přímou instalaci podél obvodové stěny s dodržením požadované vzdálenosti sání a výfuku vzduchu (obr. 5).

Uvedení tohoto výrobku na český trh je důkazem toho, že značka Vaillant věnuje velkou péči sortimentu využívajícího obnovitelné zdroje. Široká nabídka kvalitních a spolehlivých tepelných čerpadel Vaillant je odpovědí na stále zvyšující se požadavky všech zákazníků – od projektantů, přes instalační firmy až po koncového uživatele.
