Nerezové plynové ohřívače vody s dvojí funkcí

01.10.2015 Firma: ACV - ČR, spol. s r.o. Časopis: 6/2015

Díky lepší úrovni izolace ve většině budov se v současné době snižují požadavky na teplo a tento trend bude pokračovat. Každoročně stoupá spotřeba teplé vody (TV) v důsledku poptávky po luxusních koupelových zařízeních. Aby byly uspokojeny tyto náročné požadavky na velké objemy TV, vyžadují jednotlivá zařízení obvykle samostatný kotel a zásobník.

Společnost A.C.V. se svou více než 90letou tradicí, stála vždy v čele vývoje produktů pro uspokojení požadavků v oblasti ohřevu vody a topení. Jako první představila v 70. letech kombinovaný kotel Delta, který předběhl svou dobu a byl první na světě ve své třídě. Zásluhou své jedinečné technologie nerezového zásobníku Tank-in-Tank, mohl být spojen ohřev topení a přípravy TV v jediném plášti, čímž byly eliminovány ztráty při přenosu tepla a výsledkem bylo podstatné zlepšení výkonu, času ohřevu a dodávky TV.

Další vývoj této unikátní konstrukce dal možnost vzniknout plynovým ohřívačů vody s velkou dodávkou TV či technologické vody s možností připojení topných okruhů. Na rozdíl od klasického plynového bojleru nedochází v zařízení HeatMaster® od společnosti A.C.V. k přímé přípravě TV v zásobníku. Zařízení HeatMaster® je konstruováno dvouplášťově. Vnitřní nerezový zásobník TV je prstencového tvaru a je uchycen do vnějšího zásobníku za vstup studené vody a výstup TV. Zásobník TV je po celé délce zvlněn a je zcela obklopen otopnou vodou. Spalinové cesty jsou tvořeny trubkami, které prochází od spalovací komory k odtahu spalin celým tělesem kotle. Spalinové trubky jsou rovněž zcela chlazeny otopnou vodou. Kotel je připraven k instalaci pro přípravu TV či technologické vody i vzhledem ke své výbavě.

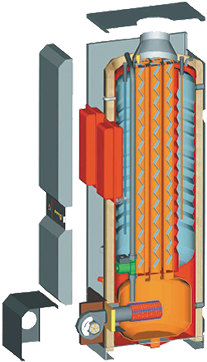

Image 0Obr. • Řez HeatMaster® 101

Zařízení Heat Master® jsou ­vyráběna ve výkonech 63 až 220 kW. Jsou řízena termostatem s pevným výkonem nebo elektronikou s modulovaným výkonem hořáku. Dodávky TV či technologické vody jsou v rozmezí od 1835 l·h–1 až do 6117 l·h–1 o teplotě 40 °C.

Již několik let dodává společnost A.C.V. plně kondenzační ohřívače TV či technologické vody.

Kotel HeatMaster®TC – je jediný kombinovaný kotel se zásobníkem TV, který je opravdu plně kondenzační jak v režimu topení, tak v přípravě TV. To je zajištěno díky nově patentovanému tepelnému výměníku z nerezové oceli.

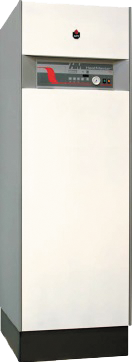

Image 1Obr. • HeatMaster®TC

Zpátečka topení je zapojena do spodního okruhu kotle, který tak může pracovat v kondenzačním režimu. V horním okruhu kotle HeatMaster®TC je udržována neustále vysoká teplota díky vnitřnímu oběhovému čerpadlu, které zajišťuje, aby primární voda cirkulovala kolem spalinových kanálů tepelného výměníku.

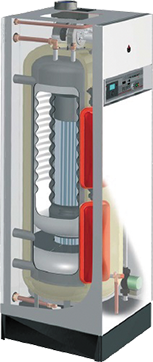

Image 2Obr. • Řez HeatMaster®TC 85

V horním okruhu je udržována vysoká teplota a kotel HM TC vždy připraven uspokojit poptávku po TV. Studená voda prochází spodním zásobníkem, kde je předehřáta před vstupem do horního zásobníku. Nízká teplota ve spodním okruhu umožňuje nepřetržitou kondenzaci spalin v režimu přípravy TV. Primární (topný) okruh u kotlů HeatMaster®TC je rozdělen do dvou sekcí – vysokoteplotní horní okruh a nízkoteplotní spodní okruh, oddělené dělicí přepážkou. Zásobník TV je umístěn v horním okruhu, který pracuje vždy při teplotách mezi 60 °C a 90 °C. To je ideální pro přípravu TV, neboť skladovaná voda má stále vysokou teplotu. Spalinové kanály směřující dolů prochází horním okruhem, skrz dělicí přepážku do spodního okruhu. Primární (otopná) voda má v této části obvykle teplotu mezi 30 °C a 60 °C pro vytápění (v závislosti na teplotě zpátečky vytápění), perfektní pro kondenzaci v režimu vytápění.

Technologie předehřívání zásobníku

V režimu přípravy TV pracuje spodní okruh při mnohem nižší teplotě, obvykle 5 °C až 20 °C, podle teploty studené vody na vstupu. Studená voda vstupuje do spodního primárního okruhu přes nerezový zásobník, kde dojde k jejímu předehřátí. Jelikož zásobník předehřevu obklopuje spodní kouřovody, je schopen absorbovat jejich zbývající teplo a výsledkem je plná kondenzace HeatMaster®TC v režimu přípravy TV při plném i částečném zatížení.
